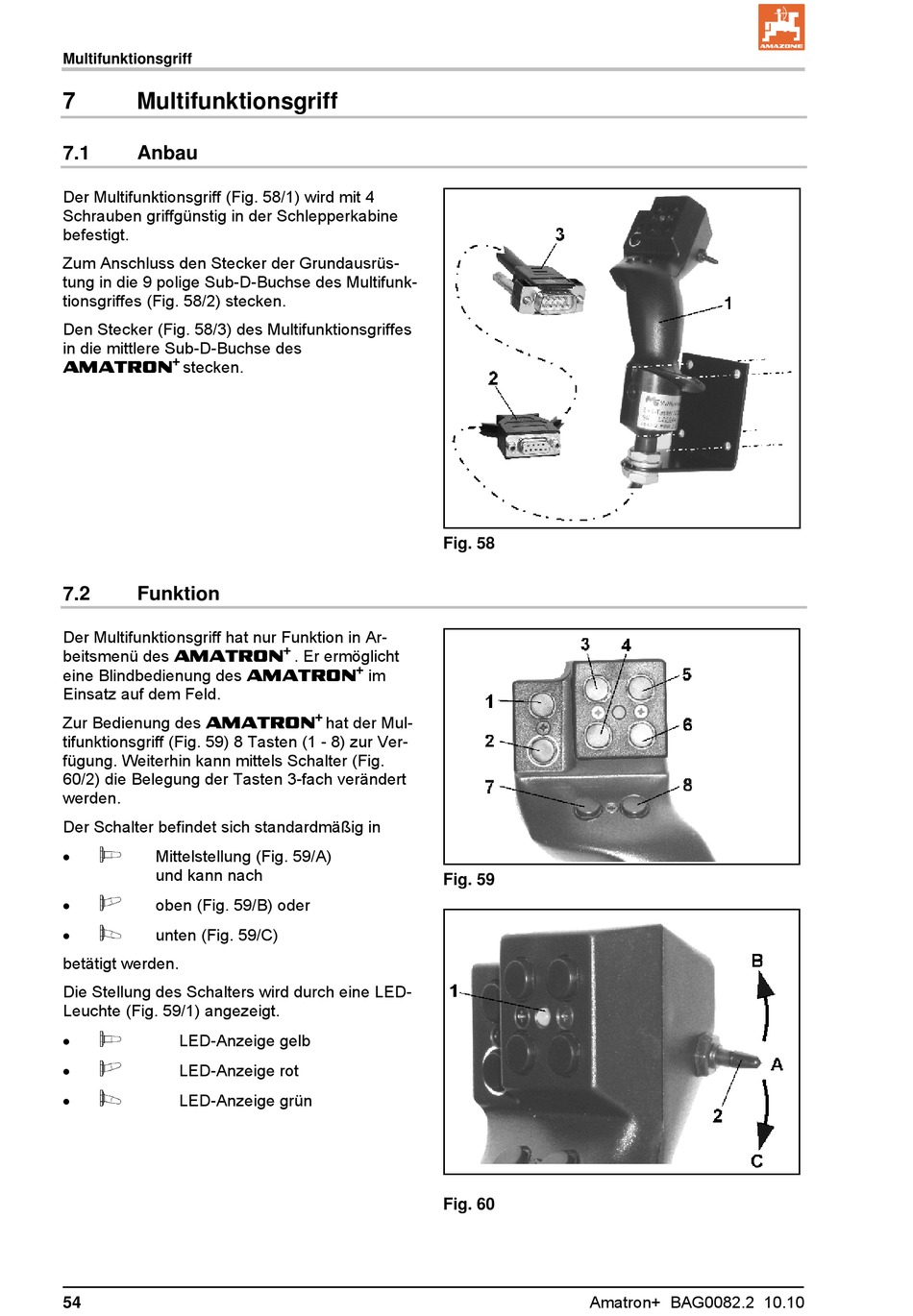

Multifunktionsgriff; Anbau; Funktion - Amazone AMATRON+ Betriebsanleitung

Multifunktionsgriff

7 Multifunktionsgriff
7.1

Anbau

Der Multifunktionsgriff (Fig. 58/1) wird mit 4
Schrauben griffgünstig in der Schlepperkabine
befestigt.
Zum Anschluss den Stecker der Grundausrüs-
tung in die 9 polige Sub-D-Buchse des Multifunk-
tionsgriffes (Fig. 58/2) stecken.
Den Stecker (Fig. 58/3) des Multifunktionsgriffes
in die mittlere Sub-D-Buchse des
+
AMATRON
stecken.
7.2

Funktion

Der Multifunktionsgriff hat nur Funktion in Ar-
beitsmenü des AMATRON
eine Blindbedienung des AMATRON
Einsatz auf dem Feld.
Zur Bedienung des AMATRON
tifunktionsgriff (Fig. 59) 8 Tasten (1 - 8) zur Ver-
fügung. Weiterhin kann mittels Schalter (Fig.
60/2) die Belegung der Tasten 3-fach verändert
werden.
Der Schalter befindet sich standardmäßig in

Mittelstellung (Fig. 59/A)
und kann nach

oben (Fig. 59/B) oder

unten (Fig. 59/C)
betätigt werden.
Die Stellung des Schalters wird durch eine LED-
Leuchte (Fig. 59/1) angezeigt.

LED-Anzeige gelb

LED-Anzeige rot

LED-Anzeige grün
54
Fig. 58
+
. Er ermöglicht
+
im
+
hat der Mul-
Fig. 59
Fig. 60
