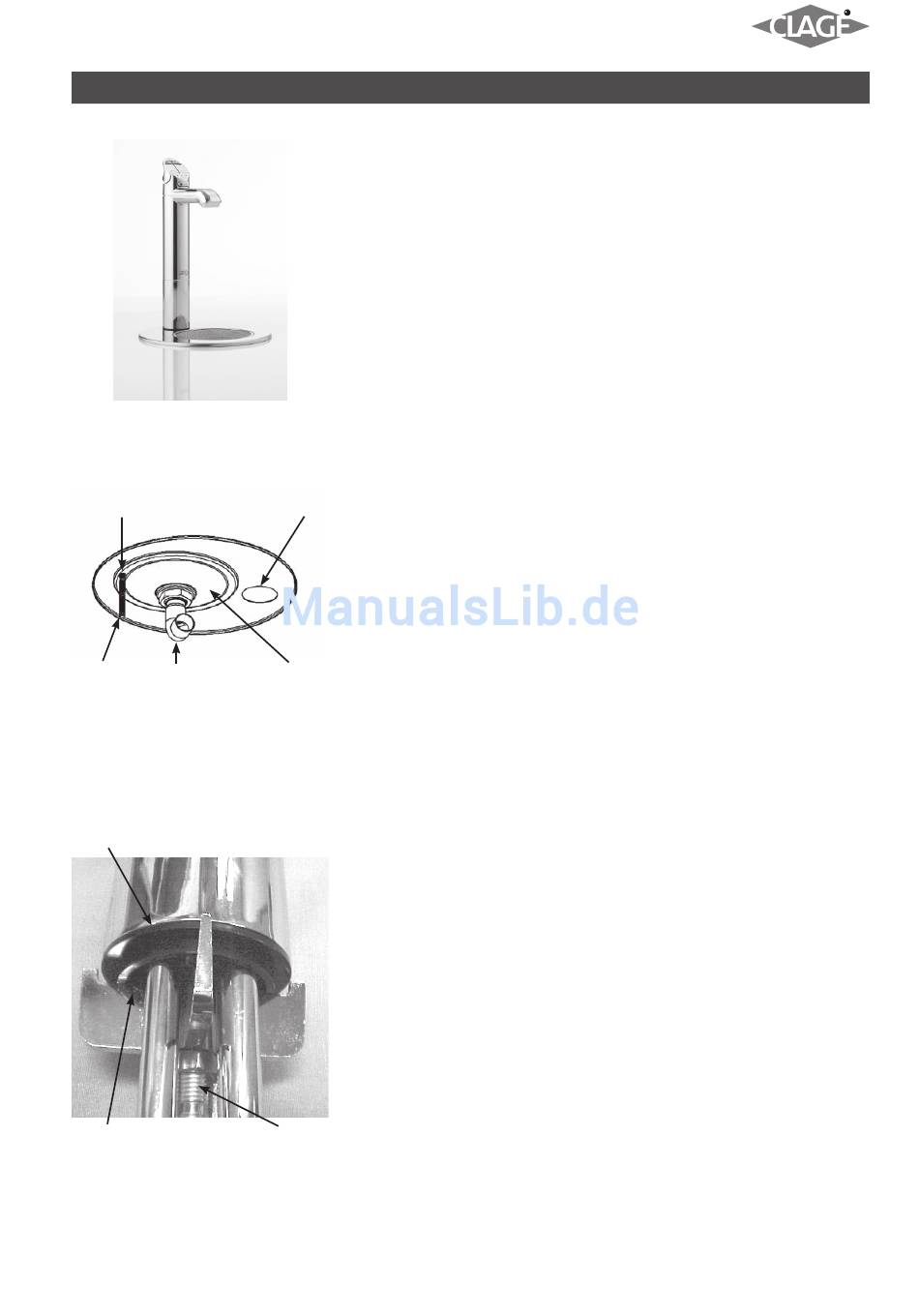

Montageverfahren für das optionale Tableau (Zubehör)
Einen 10-mm-Schlitz für
den Bolzen schneiden
Befestigungs- Ablauf- Für Tableauvertie-
bolzen Rohrbogen fung erforderliches
Ansicht von unten
Schwarzer Ring
Spannklammer
1. Die (mitgelieferte) Schablone des Tableaus auf der Arbeitsplatte positionieren.
2. Sicherstellen, dass die gewählte Position innerhalb der Reichweite des Versor-
gungsschlauchs und des USB-Kabels, welche an der Armatur befestigt sind, liegt.
Diese können nicht verlängert werden.
3. Erneut auf richtige Positionierung prüfen und daran denken, dass die Versorgungs-
schläuche bis zur Behältereinheit ein konstantes Gefälle aufweisen müssen. Die
Löcher schneiden wie auf der Schablone gezeigt.
4. Nachdem die Löcher geschnitten sind, das Tableau in Position bringen und von
der Unterseite her die Befestigungsstange mittels der mitgelieferten Mutter und
Scheibe leicht festziehen.
5. Nun die Armatur nehmen und die Befestigungsmutter, die Scheibe und die Spann-
klammer von der Gewindestange abbauen. Eine dünne Schicht Silikon-Dichtmittel
auf die Unterseite des schwarzen Unterlegerings auftragen; dies schafft nach
erfolgtem Festziehen eine wasserdichte Abdichtung gegen das Tableau.
6. Die Schläuche und das USB-Kabel durch das Tableau, dann durch das Kunststoff-
Abstandsstück, welches unter dem Tableau, aber auf der Arbeitsplatten-Oberseite
Loch 38 mm
sitzt, hindurchführen; dies beendet das Verwinden der Grundplatte. Sicherstel-
für Armatur
len, dass die Mündung der Armatur direkt oberhalb des Tableaus zentriert ist.
Spannklammer, Mutter und Scheibe wieder auf die Gewindestange schieben bzw.
schrauben und alle Versorgungsschläuche und das USB-Kabel gleichmäßig verteilt
zwischen den Armen der Klammer hindurchführen. Wenn die Position korrekt ist,
die Befestigungsmutter mit dem im Kit mitgelieferten Rohrschlüssel festziehen.
Hinweis: Die Gewindestange ist ein »schwebendes« Teil; sie nimmt ihren fes-
ten Platz ein, sobald sie durch Befestigungsmutter und Scheibe unter Spannung
gesetzt wird.
7. Den Befestigungsbolzen festziehen, so dass das Tableau bündig mit der Oberseite
Loch 108 mm
der Arbeitsplatte abschließt.
Hinweis: Die Befestigungsmutter über dem Abflussbogen kann gelöst werden,
um den Abflussbogen in die richtige Richtung zu drehen. Darauf achten, dass nach
erfolgtem Verdrehen die Mutter wieder festgezogen wird, um eine wasserdichte
Abdichtung sicherzustellen.
8. Den Abflussbogen am Auslass des Tableaus mittels eines Ablaufschlauchs (22 mm
Innendurchmesser) mit der nächsten verfügbaren Siphon-Rohrmuffe verbinden.
Wenn keine Rohrmuffe zur Verfügung steht, die im Kit mitgelieferte Schnapp-Rohr-
muffe und die mitgelieferten Schlauchschellen mit Schneckengewinde verwenden.
(Die dem Tableau beigefügte Montageanleitung beachten).
9. Darauf achten, dass die Schnapp-Rohrmuffe auf der der Spüle zugewandten
Seite des Siphons und nicht abwasserrohrseitig positioniert wird. Nach erfolgter
Positionierung muss ein Loch (13 mm Innendurchmesser) gebohrt werden, um der
Ablaufleitung eine Verbindung zum Abwasserrohr zu verschaffen. Die Schnapp-Ein-
heit erfordert ein geeignetes Dichtmittel, um sie wasserdicht gegen das Abwas-
serrohr abzudichten. Zum Abschluss die Schlauchschellen mit Schneckengewinde
beidseitig der Rohrmuffe festziehen und Schlauchschellen mit Schneckengewinde
an beiden Enden des Ablaufschlauchs anbringen. Der Ablaufschlauch muss, vom
Tableau kommend, ein konstantes Gefälle aufweisen.
10. Die Versorgungsschläuche der Armatur und die Entlüftung gemäß der in diesem
Gewindestange
Dokument enthaltenen normalen Anleitung anschließen.
