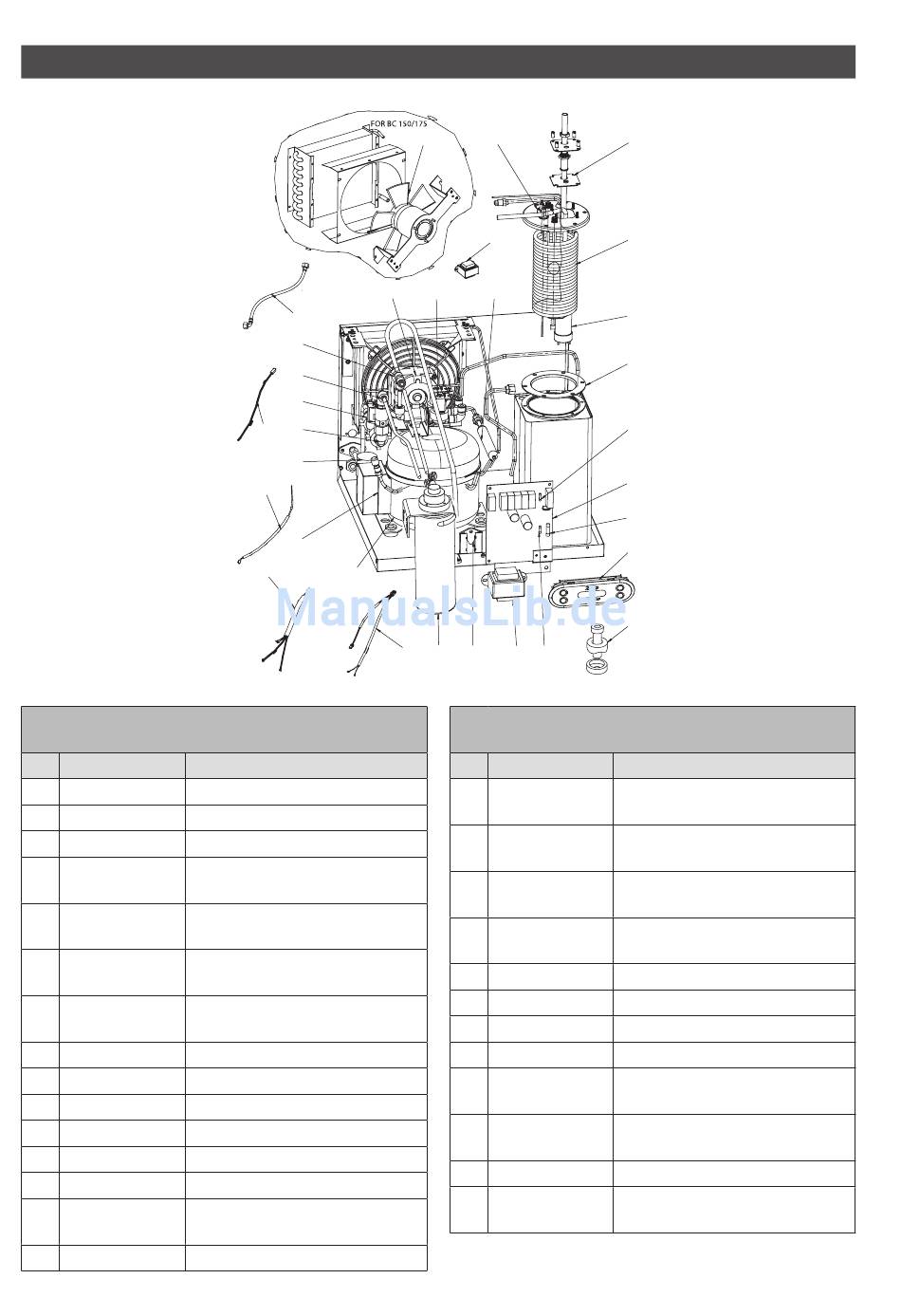

Übersichtsdarstellung und Ersatzteile: Gekühltwasser-Modul (BC..)
Ersatzteile BC 100 / 125, BC 150 / 175
Gekühltwasser-Modul
Teil Baugruppen-Nr. Beschreibung
1 90613
2 90614
3 90615
4 90631
5 90626
6 90632
6 90641
7 90633
8 90634
9 90622
10 90623
11 90624
12 90625
13 90628
14 90056
14
13
1
2
1
20
19
7
16
27
17
John-Guess-Fittings
Sicherheitsmagnetventil
BC-Magnetventil-Baugruppe
Dichtungen und Kniestücke
Kaltwasserbehälter
Trockner-Filter-Baugruppe
mit Mutter und Schlauch
Verdampfer-Baugruppe
BC 100 / 125
Verdampfer-Baugruppe
BC 150 / 175
Temperatursensor Kaltwasser
Pumpen-Baugruppe Kaltwasser
Platinen-Baugruppe
Transformator-Baugruppe
Feuchtigkeitsdetektor-Baugruppe
Bedienfeld-Baugruppe
Absperrhahn-Baugruppe und
John-Guess-Fittings
Flexibler Zulaufschlauch
15
18
21
18 3 5
22
10 25
28 11
Ersatzteile BC 100 / 125, BC 150 / 175
Gekühltwasser-Modul
Teil Baugruppen-Nr. Beschreibung
15 90635
15 90627
16 90636
16 90024
17 90637
17 90023
18 90639
18 90640
19 90437
19 90020
20 90185
21 90652
16
4
6
8
4
26
9
24
12
23
Füllstandssensor-Baugruppe
Kaltwasserbehälter BC 100 / 125
Füllstandssensor-Baugruppe
Kaltwasserbehälter BC 150 / 175
Relais-Kompressor-Baugruppe
BC 100 / 125
Relais-Kompressor-Baugruppe
BC 150 / 175
Kompressor-Baugruppe BC 100 / 125
Kompressor-Baugruppe BC 150 / 175
Lüftermotor-Baugruppe BC 100 / 125
Lüftermotor-Baugruppe BC 150 / 175
Kondensator-Baugruppe
BC 100 / 125
Kondensator-Baugruppe
BC 150 / 175
Kabelbaum Füllstandssensor
Transformator-Baugruppe
Zusatzlüfter
