ZIP HydroTap
®

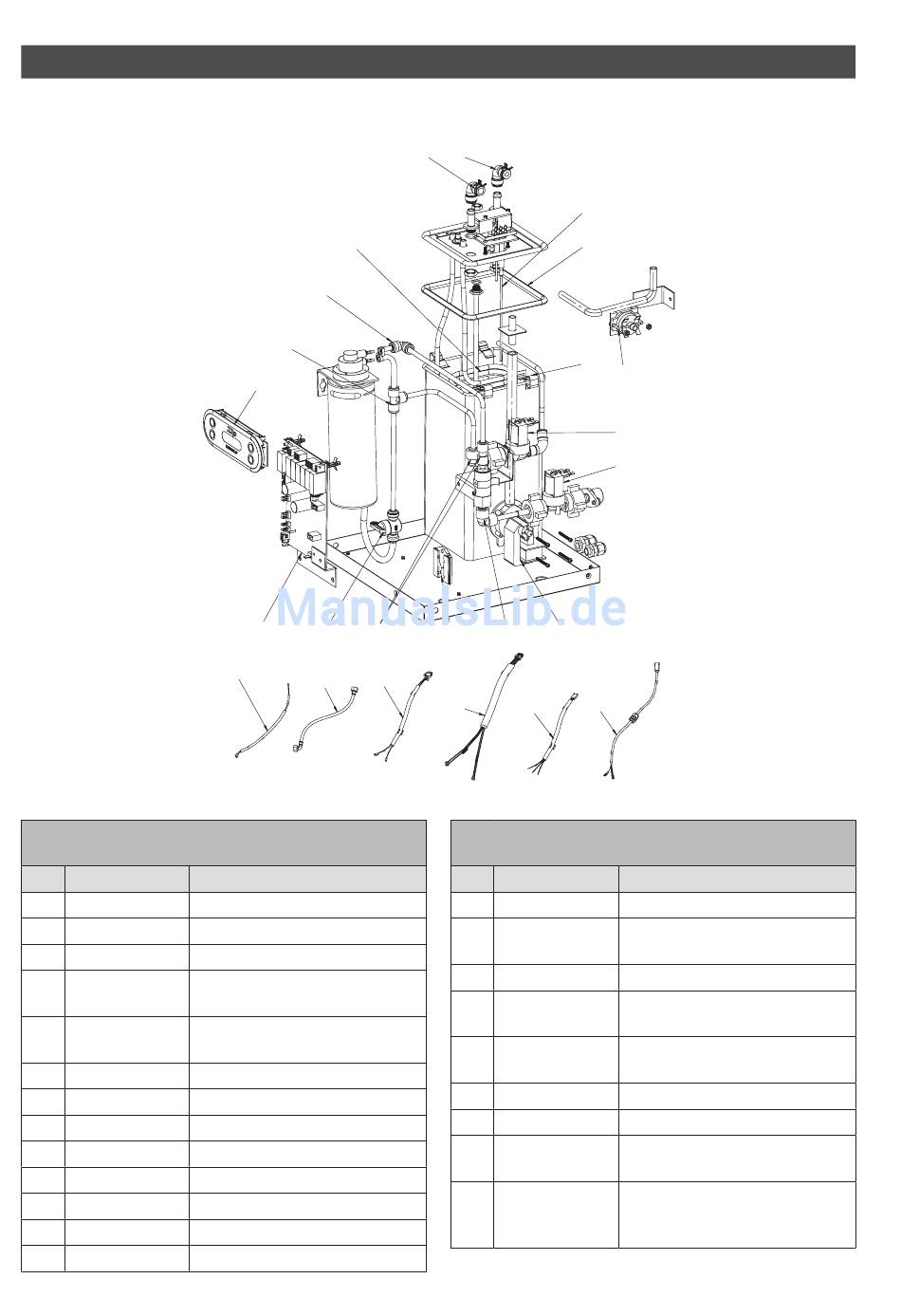

Übersichtsdarstellung und Ersatzteile: Heißwasser-Modul (B..)
Ersatzteile B
Heißwasser-Modul
Teil Baugruppen-Nr. Beschreibung
1 90656
2 90614
3 90657
4 90658
4 90659
5 90579
6 90618
6 90619
7 90620
8 90621
9 90660
10 90624
11 90625
6
13
13
11
9
13
7
14
John-Guess-Fittings
Sicherheitsmagnetventil
Magnetventil-Baugruppe
Dichtungen und Kniestücke
BC 100 / 125
Dichtungen und Kniestücke
BC 150 / 175
Überlastsicherung
Heizelement 1500 Watt
Heizelement 1800 Watt
Temperatursensor Heißwasser
Pumpen-Baugruppe Heißwasser
Platinen-Baugruppe
Feuchtigkeitsdetektor-Baugruppe
Bedienfeld-Baugruppe
4
4
1 10 1
16
17 18
Ersatzteile B
Heißwasser-Modul
Teil Baugruppen-Nr. Beschreibung
12 90130
13 90628
14 90056
15 90629
16 90630
16 90186
17 90661
18 90189
19 90190
18
15
4
12
5
3
2
8
19
Clips
Absperrhahn-Baugruppe und
John-Guess-Fittings
Flexibler Zulaufschlauch
Füllstandssensor-Baugruppe
Heißwasserbehälter BC 100 / 125
Füllstandssensor-Baugruppe
Heißwasserbehälter BC 150 / 175
Kabelbaum Überlastung
Kabelbaum Magnetventil
Kabelbaum Füllstandssensor
Heißwasser
Kabelbaum mit Durchführungs-
verschraubung, Hauptplatine-
Armatur
