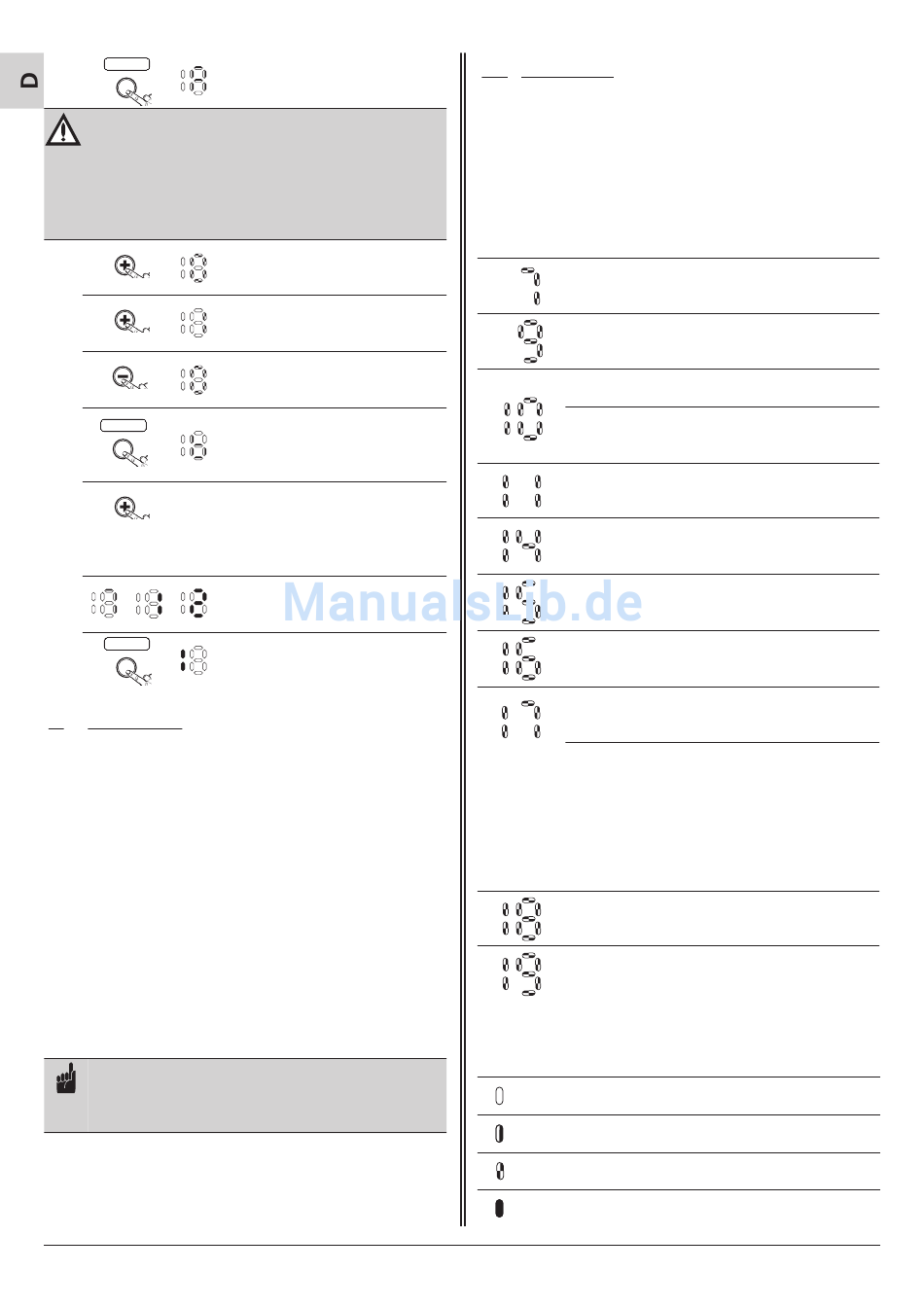

1x <1s
Automatischen Zulauf speichern /
P
Resetfunktion aufrufen
Achtung!
Nach einem Reset werden alle Parameter auf die Werkseinstellungen
zurückgestellt.
Um einen einwandfreien Betrieb der Steuerung zu gewährleisten:
- müssen alle gewünschten Funktionen neu programmiert werden,
- muss die Fernsteuerung eingelernt werden,
- muss das Antriebssystem einmal in die Torposition AUF und ZU
gefahren werden.
Resetfunktion auswählen
Reset bestätigen
Kein Reset bestätigen
1. Reset durchführen / Antriebssystem
1x <1s
P
0. Kein Reset durchführen /
Anzahl der Torzyklen anzeigen:
- Die einzelnen Stellen der Nummer
- Die höchste Stelle wird blinkend
Beispiel 712 Torzyklen
1x <1s
Programmierung der erweiterten
P
Antriebsfunktionen beenden
9.

Bedienung

Tor öffnen / Tor schließen
Der Garagentorantrieb kann über den Handsender, die (+)- und (-)-Tasten
am Antrieb oder einem externen Taster (Sonderzubehör) bedient werden.
Der Antrieb verfügt über eine 2-Tasten Richtungsfunktion:
1. Tastendruck auf (+): Tor fährt AUF
2. Tastendruck auf (+): Tor stoppt
3. Tastendruck auf (+): Tor fährt AUF
4. Tastendruck auf (-): Tor stoppt
5. Tastendruck auf (-): Tor fährt ZU
6. Tastendruck auf (-): Tor stoppt
7. Tastendruck auf (-): Tor fährt ZU
Der Handsender und der externe Taster verfügen über eine
Impulsfunktion:
1. Impuls (Tastendruck): Tor fährt AUF
2. Impuls (Tastendruck): Tor stoppt
3. Impuls (Tastendruck): Tor fährt ZU
4. Impuls (Tastendruck): Tor stoppt
5. Impuls (Tastendruck): Tor fährt AUF
...
Hinweis:
Das Antriebssystem führt zur Prüfung von internen Parametern in
regelmäßigen Abständen selbstständig Fahrten gegen den
mechanischen Anschlag in Richtung AUF durch.
Entriegelung
Tor entriegeln (Bild 9.1)
Tor verriegeln (Bild 9.2)
6
wechselt in den Betriebsmodus
Torzyklenzähler aufrufen
werden wechselnd angezeigt
angezeigt
10. Störungen
Spannungsunterbrechung
Nach einer Spannungsunterbrechung fährt das Antriebssystem mit dem
ersten Impuls auf Anschlag in die Position TOR AUF um seine Referenz zu
finden.
Störungsmeldungen
Bei einer Störungsmeldung zeigt die Steuerung die Fehlernummer schnell
blinkend an.
Anzeige Ursache
Nach 120 Sekunden ohne Tastenbetätigung beendet sich
der Programmiermodus selbstständig.
- Drehzahlaufnahme
defekt / Blockierschutz hat
angesprochen.
- Torlauf zu schwergängig.
- Tor blockiert.
- Maximalkraft ist aktiv
(lineare Linie).
- Laufzeitbegrenzung.
- Unterspannung.
- Selbsttest externe Licht-
schranke nicht OK.
- Defekter Kraft-Sensor für
die Abschaltautomatik.
- Torlauf zu schwergängig
oder unregelmäßig.
- Tor blockiert.
- Empfindlichkeit (gelernte
Kraftbegrenzung) hat
angesprochen.
- Elektronik defekt.
- Haltkreis unterbrochen.
Legende:
LED-Segment aus
LED-Segment blinkt
LED-Segment blinkt schnell
LED-Segment leuchtet
Behebung
- Antriebseinheit und
Führungsschienen über-
prüfen.
- Tor gangbar machen.
- Maximalkraft von einem
Fachhändler überprüfen
lassen.
- Antriebseinheit und
Führungsschienen über-
prüfen.
- Stromversorgung des
Gebäudes überprüfen.
- Lichtschranke überprüfen
lassen.
- Antriebseinheit und
Führungsschienen über-
prüfen.
- Torlauf überprüfen.
- Tor gangbar machen.
- Abschaltautomatik AUF
oder ZU unempfindlicher
einstellen.
(Stufe 1 -> Stufe 16
empfindlich -> unempfindlich)
- Empfindlichkeit (lernende
Kraftkurve) durch einen
Fachhändler überprüfen
lassen.
- Antriebseinheit
überprüfen.
- Haltkreis anschließen oder
den Antrieb reseten.
