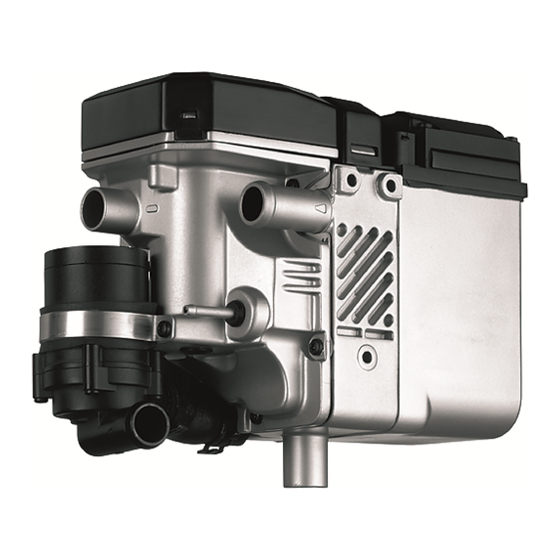

Wasser-Heizgerät
Zusatzheizung Thermo Top C
Einbaudokumentation
Mercedes A-Klasse W/C169 - B-Klasse T245
Benzin und Diesel
ab Modell 2004
Linkslenker
Klimaautomatik nur bei Fahrzeugen:
A-Klasse (BR 169) ab VIN WDD 169 ### 1J 490319
B-Klasse (BR 245) ab VIN WDD 245 ### 1J 261607
Bei Einbau in ältere Fahrzeuge mit Klimaautomatik muß das Klimabedienteil A 169 830 14 85
gegen ein aktuelles Bedienteil ab Nummer: A 169 830 18 85 oder aufwärts ausgetauscht werden.
ECO Start-Stopp-Funktion geprüft
Innenraumüberwachung nicht geprüft
Ausschluss: Nicht bei Dieselmotorisierung mit Code 928 „Abgasreinigung mit
Euro 5 Technik"
ACHTUNG!
Warnung vor Gefahr:
Das unsachgemäße Einbauen oder Reparieren von Webasto Heizsystemen kann Feuer ver-
ursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch können schwere
oder tödliche Verletzungen hervorgerufen werden.
Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es eines
speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und einer
Spezialausrüstung.
Es dürfen nur Originalteile von Webasto verwendet werden. Siehe dazu auch Zubehörkatalog
Luft- und Wasserheizgeräte von Webasto.
Versuchen Sie NIEMALS, Webasto Heiz- oder Kühlsysteme einzubauen oder zu
reparieren, wenn Sie das Firmentraining nicht erfolgreich abgeschlossen und dabei
die notwendigen technischen Fähigkeiten erworben haben und die für einen sachge-
rechten Einbau und Reparatur nötigen technischen Dokumentationen, Werkzeuge und
Ausrüstungen nicht zur Verfügung stehen.
Befolgen Sie IMMER alle Webasto Einbau- und Reparaturanleitungen, und beachten Sie alle
Warnhinweise.
Die Erstinbetriebnahme ist mit der Webasto Thermo Test Diagnose durchzuführen.
Webasto übernimmt keine Haftung für Mängel und Schäden, die auf einen Einbau durch
ungeschultes Personal zurückzuführen sind.
Ident.-Nr.: 9012062M
E
1
00 0002
Stand: 02.05.2013
© Webasto Thermo & Comfort SE

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Webasto Thermo Top C

  • Seite 1 Das unsachgemäße Einbauen oder Reparieren von Webasto Heizsystemen kann Feuer ver- ursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch können schwere oder tödliche Verletzungen hervorgerufen werden. Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es eines speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und einer Spezialausrüstung.
  • Seite 2: Inhaltsverzeichnis

    Mercedes A-Klasse W/C169 - B-Klasse T245 Inhaltsverzeichnis Gültigkeit Option Vorwahluhr Handschuhfach Heizgerät / Einbaukit Telestart Vorwort Option Thermo Call Allgemeine Hinweise Steuergerät Start-Stop versetzen Spezialwerkzeug Wasserrohre montieren Erläuterungen zum Dokument Einbauort vorbereiten Vorarbeiten Kühlmittelkreislauf Benzin Einbauort Heizgerät Heizgerät vorbereiten Benzin Besondere technische Hinweise Heizgerät einbauen Benzin Elektrik vorbereiten...
  • Seite 3: Heizgerät / Einbaukit

    Mercedes A-Klasse W/C169 - B-Klasse T245 Heizgerät / Einbaukit Menge Bezeichnung Bestell-Nr.: Thermo Top C - Diesel Lieferumfang mit Telestart T91 9012041G oder Thermo Top C - Benzin Lieferumfang mit Telestart T91 9012040G zusätzlich zu bestellen bei Komfort Klimaautomatik: Menge Bezeichnung Bestell-Nr.:...
  • Seite 4: Erläuterungen Zum Dokument

    Gefahr von Verletzungen oder tödlichen Unfällen besondere Gefahr der Beschädigung von Bauteilen besondere Brand- und Explosionsgefahr Verweis auf allgemeine Einbauanweisung der Webasto Komponente bzw. auf fahrzeugspezifische Unterlagen des Herstellers Hinweis auf eine technische Besonderheit Der Pfeil im Fahrzeugpiktogramm zeigt die Position am...
  • Seite 5: Vorarbeiten

    - Nur Diesel: Kunststoffstrebe zur Befestigung Unterboden vor dem Kraftstofftank abbauen Die Seite 40 "Bedienungshinweise für den Endkunden" entnehmen und der Bedienungsanleitung beifügen! Einbauort Heizgerät Abbildung zeigt Fzg. ohne Start / Stop! 1 Heizgerät Einbauort Ident.-Nr.: 9012062M Stand: 02.05.2013 © Webasto Thermo & Comfort SE...
  • Seite 6: Besondere Technische Hinweise

    Blende 1 der Bedieneinheit mit Demontagehaken von innen herausziehen! Blende der Klimabe- dieneinheit ausbauen Elektrik vorbereiten Bohrung Ø 4,5mm für Blechschraube Tülle lösen Batterie- kasten vor- bereiten Steg Batterieab- deckung abschnei- Ident.-Nr.: 9012062M Stand: 02.05.2013 © Webasto Thermo & Comfort SE...
  • Seite 7 1 Winkel, Schraube M5x16, Karosserie- scheibe, Mutter 2 Halteplatte Sicherungshalter 3 Lochband, Schraube M5x16, Karosserie- Relais und scheibe, Mutter Siche- 4 Relais K3.2 rungshal- 5 Relais K3.1 ter vor- 6 Relais K3 montieren Ident.-Nr.: 9012062M Stand: 02.05.2013 © Webasto Thermo & Comfort SE...
  • Seite 8: Kabelbaum Vorbereiten Diesel Manuelle Klimaanlage

    K3-Relais vorbereiten Benzin Klimaautomatik Leitungsabschnitt 4 gemäß Schaltplan an Si- cherung F3 anschließen, in Isolierschlauch 1² einziehen und zur Steckdose in der Mittelkon- sole verlegen! Leitungen ablängen 0,75² 1² 1000 Ident.-Nr.: 9012062M Stand: 02.05.2013 © Webasto Thermo & Comfort SE...
  • Seite 9: Diesel Klimaautomatik

    Zusatzre- Leitungsabschnitt 9 gemäß Schaltplan an Si- lais K3.1 cherung F3 anschließen, in Isolierschlauch und F4 vor- K3.1 einziehen und zur Steckdose in der Mittelkon- bereiten sole verlegen! Ident.-Nr.: 9012062M Stand: 02.05.2013 © Webasto Thermo & Comfort SE...
  • Seite 10: Anschluß Klemme 15

    Steckdose Benzin Klimaautomatik Leitung rt von Sicherung F3 auscrimpen, iso- lieren, wegbinden und Leitung rt 2 anschlies- sen! Sicherung F3 25A gegen 1A ersetzen! 1 Leitung schwarz/grün von F38 Ident.-Nr.: 9012062M Stand: 02.05.2013 © Webasto Thermo & Comfort SE...
  • Seite 11: Einbindung Elektrik

    3 Relais K3, K3.1, K3.2 Batterie-Minuspol Schema Kabel- baumver- legung Kabelbaum Dosierpumpe erst später zusammen mit Brenn- stoffleitung entlang der fzg.eigenen Kraftstoffleitungen am Unterboden verlegen Vorwahluhr Kabelbaumdurchführung 1 Vorwahluhr 1 Batteriekasten 2 Gummitülle Ident.-Nr.: 9012062M Stand: 02.05.2013 © Webasto Thermo & Comfort SE...
  • Seite 12: Gebläseansteuerung Manuelle Klimaanlage

    Klima- anlage Benzin rt/ws sw/ws sw/ws Bauteile Webasto Bauteile A/B-Klasse Farben und Symbole Heizgerät TT-C Sicherung 40A 6-poliger Stecker HG Klimabedienteil grün Sicherung 25A schwarz Gebläserelais braun Legende weiß Trennstelle Ident.-Nr.: 9012062M Stand: 02.05.2013 © Webasto Thermo & Comfort SE...
  • Seite 13 Heizgerät TT-C Sicherung 25A 6-polger Stecker HG Sicherung 40A grün 2-poliger Stecker HG Steckdose Mittelkonsole schwarz Sicherung 25A Klimabedienteil braun Legende Sicherung 3A weiß Gebläserelais K3.1 Relais Umwälzpumpe Umwälzpumpe Trennstelle Ident.-Nr.: 9012062M Stand: 02.05.2013 © Webasto Thermo & Comfort SE...
  • Seite 14: Gebläseansteuerung Klimaautomatik

    3 Ltg. or von Stecker Gebläseregler PIN 4 regler 4 Ltg. sw zu K3/30 5 Ltg. rt von K3/87a 6 Ltg. or zum Stecker Klimabedienteil PIN 3 1 Steckplatz Stecker Gebläsemotor 2 Steckplatz Stecker Gebläseregler Stecker aufstecken Ident.-Nr.: 9012062M Stand: 02.05.2013 © Webasto Thermo & Comfort SE...
  • Seite 15 6-poliger Stecker HG Sicherung weiß Gebläserelais Steckdose Mittelkonsole sw schwarz K3.1 Zusatzrelais Gebläseregler braun Legende Sicherung 25A gegen Gebläsemotor 1A ersetzen Gebläseeinheit orange Klimabedienteil grün blau Leitungsenden isolie- ren und wegbinden Trennstelle Ident.-Nr.: 9012062M Stand: 02.05.2013 © Webasto Thermo & Comfort SE...
  • Seite 16 Sicherung 25A gegen Gebläseregler braun Legende 1A ersetzen Gebläsemotor Sicherung 3A Gebläseeinheit orange Gebläserelais Klimabedienteil grün K3.1 Zusatzrelais UP blau K3.2 Zusatzrelais Umwälzpumpe Leitungsenden isolie- ren und wegbinden Trennstelle Ident.-Nr.: 9012062M Stand: 02.05.2013 © Webasto Thermo & Comfort SE...
  • Seite 17: Option Vorwahluhr Handschuhfach

    Verwendung Telestart / Thermo-Call, ist die Betriebsanzeige (LED) 2 Betriebs- im Sichtbereich des Fahrers zu installieren! anzeige Scharnierstifte Deckelunterseite nach rechts und links herausdrücken! Hand- schuhfach ausbauen Deckel abnehmen Schablone bohren Ident.-Nr.: 9012062M Stand: 02.05.2013 © Webasto Thermo & Comfort SE...
  • Seite 18 Die Plazierung der Betriebsanzeige 1 ist im Vorfeld mit dem Kunden abzustimmen! Boh- rung Ø 8mm bohren. Leitungen der LED farb- gleich mit Leitungen zum Uhrenstecker verbinden! Verbindun- gen her- stellen Ident.-Nr.: 9012062M Stand: 02.05.2013 © Webasto Thermo & Comfort SE...
  • Seite 19 1 Telestart-Antenne Antenne montieren Halter 1 auf Ø 6,5mm aufbohren, Stehbolzen, Mutter M6! Telestart- empfänger montieren Nur bei Telestart T100 HTM 1 Temperatursensor 2 Blechschraube Sensor an Fussraum- abdeckung montieren Ident.-Nr.: 9012062M Stand: 02.05.2013 © Webasto Thermo & Comfort SE...
  • Seite 20: Option Thermo Call

    Mercedes A-Klasse W/C169 - B-Klasse T245 Option Thermo Call 1 Kabel Thermo-Call-Antenne Verlegung Antennen- kabel 1 Antenne Thermo-Call Antenne montieren Klett- streifen aufkleben Thermo- Call mon- tieren Ident.-Nr.: 9012062M Stand: 02.05.2013 © Webasto Thermo & Comfort SE...
  • Seite 21: Steuergerät Start-Stop Versetzen

    Halterung ausbauen und entsorgen! Muttern 1 [3x] werden wieder verwendet! Halterung ausbauen Zusatzhalter 1 anlegen und Lochbild an Posi- tion 2 [2x] übertragen! Lochbild übertragen 1 Lochbild [2x] übertragen 2 Zusatzhalter Lochbild übertragen Ident.-Nr.: 9012062M Stand: 02.05.2013 © Webasto Thermo & Comfort SE...
  • Seite 22 [je 3x] übertragen 2 Zusatzhalter Zusatzhal- ter vorbe- reiten 1 Schraube M6x20, Federring [je 4x] Zusatzhal- ter montie- 1 Federring, fzg.eigene Muttern [je 3x] 2 Steuergerät Start-Stop-Automatik Steuer- gerät mon- tieren Ident.-Nr.: 9012062M Stand: 02.05.2013 © Webasto Thermo & Comfort SE...
  • Seite 23: Wasserrohre Montieren

    Kunststoffclip 1 im Durchgang der Spritzwand entfernen! (Abbildung zeigt zur Demonstration ausge- bauten Heizungskasten von der Motorseite)! Clip ent- fernen Kupplung 1 entriegeln und abziehen, Rohr- stück 2 herausziehen! Wasser- rohr aus- bauen Ident.-Nr.: 9012062M Stand: 02.05.2013 © Webasto Thermo & Comfort SE...
  • Seite 24 Mercedes A-Klasse W/C169 - B-Klasse T245 Bohrungen Ø 30mm [2x] Durchfüh- 45mm rungen bohren 70mm 60mm Tülle abschnei- Tülle auf Rohr auf- schieben 1 Rohr in Motorraum 2 Tülle in vordere Bohrung Rohr 1 montieren Ident.-Nr.: 9012062M Stand: 02.05.2013 © Webasto Thermo & Comfort SE...
  • Seite 25 Rohr 2 montieren Variante B Beiliegende Dichtung 2 in Wärmetauscher 1 einsetzen! Rohr 2 montieren Rohr 2 in Wärmetauscher einsetzen. Auf richtigen Sitz der Dichtung 1 achten! Rohr 2 montieren Ident.-Nr.: 9012062M Stand: 02.05.2013 © Webasto Thermo & Comfort SE...
  • Seite 26: Einbauort Vorbereiten

    Heizgerät lösen [3 Schrauben]! Halter vor- bereiten Halter mit Heizgerät an Querträger anlegen, 3mm Abstand zum Batteriekasten einhalten. Lochbild übertragen und Querträger komplett durchbohren! 1 Bohrungen Ø 9mm [2x] Befesti- gungslö- cher boh- Ident.-Nr.: 9012062M Stand: 02.05.2013 © Webasto Thermo & Comfort SE...
  • Seite 27: Kühlmittelkreislauf Benzin

    1 und 2 = Wasserrohre. 3 = Kupplung. Alle Schlauchschellen = Ø 20-27mm! Alle Federbandschellen = Ø 27mm! Verbindungsrohr = Ø 20x20! 4 = Profilgummi sw (nur bei Start / Stop)! Ident.-Nr.: 9012062M Stand: 02.05.2013 © Webasto Thermo & Comfort SE...
  • Seite 28: Heizgerät Vorbereiten Benzin

    Heizgerät einbauen Benzin 1 Schraube M8x100 [2x], Mutter [2x] Heizgerät montieren C Schlauch A Formschlauch Wasser- schläuche anschlies- Fahrzeuge ohne Start-Stop-Automatik 1 Abstandhalter [2x] A Formschlauch B Formschlauch Abstandhal ter montie- Ident.-Nr.: 9012062M Stand: 02.05.2013 © Webasto Thermo & Comfort SE...
  • Seite 29 Mercedes A-Klasse W/C169 - B-Klasse T245 Fahrzeuge mit Start-Stop-Automatik Profilgummi sw 2 auf Schlauch C auf- schieben und an Kabelbaum Start-Stop-Au- tomatik 1 ausrichten! Profil- gummi sw montieren Ident.-Nr.: 9012062M Stand: 02.05.2013 © Webasto Thermo & Comfort SE...
  • Seite 30: Kühlmittelkreislauf Diesel

    Der Anschluss erfolgt „parallel“ gemäß nachfolgendem Schema: Schema Schlauch- verlegung 1 und 2 = Wasserrohre. 3 = Kupplung. 4 = Rückschlagventil. Alle Verbindungsrohre = Ø 20x20! Alle Schlauchschellen = Ø 20-27mm! Alle Federbandschellen = Ø 27mm! Ident.-Nr.: 9012062M Stand: 02.05.2013 © Webasto Thermo & Comfort SE...
  • Seite 31: Heizgerät Vorbereiten Diesel

    = 200 mm b = 480 mm Wasser- schläuche ablängen c = 385 mm d = 150 mm Wasser- schläuche ablängen Flecht- schutz- schlauch auf- schieben Flecht- schutz- schlauch auf- schieben Ident.-Nr.: 9012062M Stand: 02.05.2013 © Webasto Thermo & Comfort SE...
  • Seite 32 A Formschlauch B Formschlauch Form- schläuche verbinden C Formschlauch D Formschlauch Form- schläuche verbinden D Formschlauch A Formschlauch Wasser- schläuche montieren Abstandhalter C Formschlauch B Formschlauch Abstand- halter mon- tieren Ident.-Nr.: 9012062M Stand: 02.05.2013 © Webasto Thermo & Comfort SE...
  • Seite 33: Heizgerät Einbauen Diesel

    1 Ltg. schwarz zur Umwälzpumpe 2 Ltg. rot von Relais K3.1/30 Ansteue- 3 Ltg. schwarz von Relais K3.1/86 rung 4 Ltg. schwarz vom Heizgerät Umwälz- 5 Ltg. braun (-) Heizgerät zur Umwälz- pumpe pumpe Ident.-Nr.: 9012062M Stand: 02.05.2013 © Webasto Thermo & Comfort SE...
  • Seite 34: Brennstoff

    Tankentnehmer 1 gemäß Schablone formen und einbauen (Anzugsdrehmoment 5 Nm)! Tankent- nehmer einbauen 1 Tankentnehmer 2 Caillauschelle [2x] 3 Kabelbinder [2x] 4 Schutzschlauch 5 Mecanyl-Brennstoffleitung 6 Schlauchstück Brennstoff- leitung an- schliessen Ident.-Nr.: 9012062M Stand: 02.05.2013 © Webasto Thermo & Comfort SE...
  • Seite 35 3 Schlauchstück 4 Tankentnehmer Brennstoff- leitung an- schliessen Alle Fahrzeuge Lage der Bauteile kontrollieren, wenn nötig korrigieren. Auf Freigängigkeit achten! Tank einbauen! Brennstoff- 1 Gewebeband leitung ver- 2 Mecanyl-Brennstoffleitung legen Ident.-Nr.: 9012062M Stand: 02.05.2013 © Webasto Thermo & Comfort SE...
  • Seite 36 4 Schlauchstück Dosier- pumpe vor- montieren 1 Schraube M6x16, Karosseriescheibe, Mutter 2 Winkel Winkel montieren 1 Schraube M6x25, Scheibe, Mutter 2 Caillauschelle Ø 10mm [2x] 3 Mecanyl-Brennstoffleitung Dosier- pumpe montieren Ident.-Nr.: 9012062M Stand: 02.05.2013 © Webasto Thermo & Comfort SE...
  • Seite 37: Abschließende Arbeiten

    Technical Extranet: http://dealers.webasto.com Nur innerhalb von Deutschland: Tel: 01805 93 22 78 (14 Cent aus dem deutschen Festnetz) E-mail: technikcenter@webasto.com Ident.-Nr.: 9012062M Ident.-Nr.: 9012062M Stand: 02.05.2013 Stand: 02.05.2013 © Webasto Thermo & Comfort SE © Webasto Thermo & Comfort SE...
  • Seite 38: Schablone Tankentnehmer Diesel

    Mercedes A-Klasse W/C169 - B-Klasse T245 Schablone Tankentnehmer Diesel 100mm Maßstab 1:1 Größe der Druckausgabe mit Maßlinien vergleichen. Zulässige Toleranz maximal 2%. Druckereinstellungen auf „randlos“ bzw. „Ränder minimieren“ und 100% von der normalen Größe! 100mm Ident.-Nr.: 9012062M Stand: 02.05.2013 © Webasto Thermo & Comfort SE...
  • Seite 39: Schablone Tankentnehmer Benzin

    Mercedes A-Klasse W/C169 - B-Klasse T245 Schablone Tankentnehmer Benzin 100mm Maßstab 1:1 Größe der Druckausgabe mit Maßlinien vergleichen. Zulässige Toleranz maximal 2%. Druckereinstellungen auf „randlos“ bzw. „Ränder minimieren“ und 100% von der normalen Größe! 100mm Ident.-Nr.: 9012062M Stand: 02.05.2013 © Webasto Thermo & Comfort SE...
  • Seite 40: Bedienungshinweise Für Den Endkunden

    Mercedes A-Klasse W/C169 - B-Klasse T245 Bedienungshinweise für den Endkunden Bitte Seite entnehmen und der Fahrzeug- Bedienungsanleitung beifügen! Hinweis: Wir empfehlen die Heizzeit auf die Fahrzeit abzustimmen. Heizzeit = Fahrzeit Beispiel: Bei einer Fahrzeit von ca. 20min (einfache Strecke) empfehlen wir eine Einschaltdauer von 20min nicht zu überschreiten.
