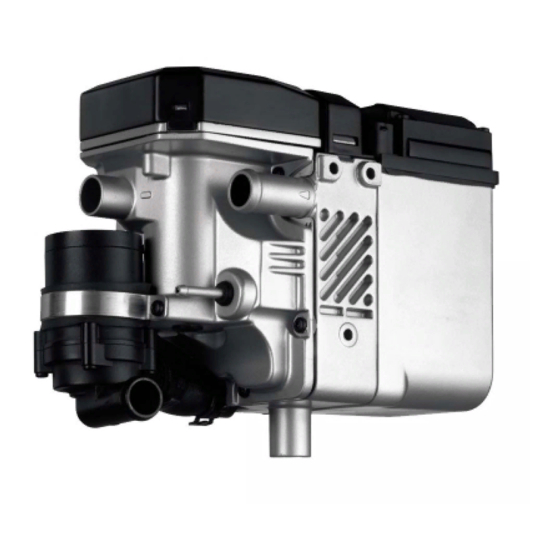

Webasto Thermo Top E Einbaudokumentation
Toyota verso benzin ab modell 2009
Vorschau ausblenden
Andere Handbücher für Thermo Top E:
- Einbauanleitung (47 Seiten) ,
- Einbaudokumentation (43 Seiten) ,
- Einbauanweisungen (40 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Wasser-Heizgerät
Zusatzheizung Thermo Top E
Zusatzheizung Thermo Top C
Einbaudokumentation
Toyota Verso
Benzin
ab Modell 2009
Linkslenker
6-Gang Schaltgetriebe
Multidrive S Getriebe
Klimaautomatik
ACHTUNG!
Warnung vor Gefahr:
Das unsachgemäße Einbauen oder Reparieren von Webasto Heizsystemen kann Feuer ver-
ursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch können schwere
oder tödliche Verletzungen hervorgerufen werden.
Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es eines
speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und einer
Spezialausrüstung.
Es dürfen nur Originalteile von Webasto verwendet werden. Siehe dazu auch Zubehörkatalog
Luft- und Wasserheizgeräte von Webasto.
Versuchen Sie NIEMALS, Webasto Heiz- oder Kühlsysteme einzubauen oder zu
reparieren, wenn Sie das Firmentraining nicht erfolgreich abgeschlossen und dabei
die notwendigen technischen Fähigkeiten erworben haben und die für einen sachge-
rechten Einbau und Reparatur nötigen technischen Dokumentationen, Werkzeuge und
Ausrüstungen nicht zur Verfügung stehen.
Befolgen Sie IMMER alle Webasto Einbau- und Reparaturanleitungen, und beachten Sie alle
Warnhinweise.
Die Erstinbetriebnahme ist mit der Webasto Thermo Test Diagnose durchzuführen.
Webasto übernimmt keine Haftung für Mängel und Schäden, die auf einen Einbau durch
ungeschultes Personal zurückzuführen sind.
Ident.-Nr.: 1315143B
e1
00 0002
e1
00 0003
Stand: 18.04.2012
Feel the Drive
© Webasto AG
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Webasto Thermo Top E
Inhaltszusammenfassung für Webasto Thermo Top E
- Seite 1 Das unsachgemäße Einbauen oder Reparieren von Webasto Heizsystemen kann Feuer ver- ursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch können schwere oder tödliche Verletzungen hervorgerufen werden. Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es eines speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und einer Spezialausrüstung.
-
Seite 2: Inhaltsverzeichnis
Toyota Verso Inhaltsverzeichnis Gültigkeit Heizgerät vorbereiten Heizgerät / Einbaukit Heizgerät einbauen Vorwort Brennstoff Allgemeine Hinweise Abgas Spezialwerkzeug Kühlmittelkreislauf Erläuterungen zum Dokument Brennluft Vorarbeiten Abschließende Arbeiten Einbauort Heizgerät Bedienungshinweise für den Endkunden Elektrik vorbereiten Elektrik Gebläseansteuerung Option Telestart Gültigkeit Hersteller Handelsbezeichnung Typ EG-BE-Nr. -
Seite 3: Heizgerät / Einbaukit
Einbau Änderungen gegenüber dieser „Einbaudokumentation“ notwendig werden. In jedem Fall sind jedoch die Vorschriften dieser „Einbaudokumentation“; der „Bedienungsanweisung“ und der „Einbauanweisung“ der Thermo Top E / C zu befolgen. Die entsprechenden Regeln der Technik sowie eventuelle Angaben des Fahrzeugherstellers sind beim Einbau einzuhalten. -
Seite 4: Erläuterungen Zum Dokument
Gefahr von Verletzungen oder tödlichen Unfällen besondere Gefahr der Beschädigung von Bauteilen besondere Brand- und Explosionsgefahr Verweis auf allgemeine Einbauanweisung der Webasto Komponente bzw. auf fahrzeugspezifische Unterlagen des Herstellers Hinweis auf eine technische Besonderheit Der Pfeil im Fahrzeugpiktogramm zeigt die Position am... -
Seite 5: Vorarbeiten
Toyota Verso Vorarbeiten ACHTUNG! - Motordesignabdeckung abbauen - Scheibenwischer abbauen - Wasserkastenabdeckung abbauen - Wasserkastenverkleidung und Scheibenwischergestänge abbauen - Unterdruckleitung Bremskraftverstärker ausbauen - Tankdeckel öffnen, Tank belüften - Tankdeckel wieder schließen - Batterie abklemmen! - Abdeckung Batterie abbauen - Druck im Kühlsystem ablassen! - Fabriknummer vom Typschild Original auf das Typschild Duplikat übertragen - Die nicht zutreffende Jahreszahl auf dem Duplikatschild entfernen - Duplikatschild (Typschild) an geeigneter Stelle sichtbar anbringen... -
Seite 6: Elektrik Vorbereiten
Toyota Verso Elektrik vorbereiten Alle Fahrzeuge Wellrohr Ø10 ablängen. Wellrohr Ø17 der- Länge nach auftrennen! Wellrohr vorberei- 1 Wellrohr Ø10, 1130 lang 2 Wellrohr Ø17, 500 lang Sicherung F3 25A gegen 10A ersetzen. Kabelbäume Heizgerät, Vorwahluhr, Geblä- seansteuerung und Dosierpumpe in Wellrohr Ø17 einziehen. -
Seite 7: Elektrik
Toyota Verso Elektrik Kabelbaumdurchführung Kabelbaumverlegung 1 Gummitülle 1 Kabelbäume Vorwahluhr und Gebläseansteu- erung 2 Wellrohr Kabelbaum Dosierpumpe erst später zusammen mit Brennstoffleitung entlang der fahrzeugeigenen Kraftstoffleitungen im Wellrohr am Unterboden verlegen! Schema Kabel- baumver- legung Sicherungshalter, K3-Relais Kabelbaumverlegung 1 Fahrzeugeigene Schraube 1 Fzg.eigener Kabelkanal 2 Plus- und Masseleitung in Wellrohr zu An- 2 Kabelbäume Heizgerät, Vorwahluhr, Geblä-... - Seite 8 Toyota Verso Plusleitung Vorwahluhr / Option Sommer-/Winterschalter 1 Pluspol Batterie 1 Vorwahluhr 2 Plusleitung ablängen, Kabelschuh Ø 8 2 Sommer-/Winterschalter, Bohrung Ø 12 Schema Kabel- baumver- legung Masseleitung Kabelbaumverlegung 1 Fahrzeugeigene Schraube M6 Kabelbaum Heizgerät durch Kabelkanal 1 zur 2 Masseleitung, Kabelschuh Ø 6 linken Fzg.-Seite verlegen! 1315143B...
-
Seite 9: Gebläseansteuerung
Toyota Verso Gebläseansteuerung Webasto Toyota 30/B 15/IG Schaltplan 0,5² rt/ws 0,5² 4² 4² ws/sw 31/Gnd Bauteile Webasto Bauteile Fahrzeug Farben und Symbole Heizgerät TT-C/E Gebläseeinheit 6-poliger Stecker Stecker GE weiß Sicherung 25A gegen AC-Control schwarz 10A ersetzen! 40-poliger Stecker ACC braun Legende Gebläserelais... -
Seite 10: Option Telestart
Toyota Verso Anschluss am 40-poligen Stecker 1 vom ACC Verbindungen gemäß Schaltplan herstellen. 2 Ltg. ge HTR/IG 3 Ltg. rt K3/87a 4 Ltg. sw K3/30 Anschluss 5 Ltg. ge Stecker D47/1 Option Telestart Empfänger 1 mit Klebeband befestigen! Empfänger montieren Abdeckung Lautsprecher demontiert. -
Seite 11: Heizgerät Vorbereiten
Toyota Verso Heizgerät vorbereiten a = 400 b = 480 Abschnitt X entsorgen Schläuche ablängen 1 Federbandschelle Ø 27 Schlauch B vormontie- 1 Schlauchstück, Schlauchschelle Ø 10 [2x] 2 Brennstoffleitung Brennstoff- leitung vor- montieren Halter 2 in Pfeilrichtung ausrichten! Zwischen Heizgerät und Halter 2 zwei Scheiben an Po- sition 3 einfügen! 1 Ejotschraube [2x]... -
Seite 12: Heizgerät Einbauen
Toyota Verso Strebe 1 lose montieren. 2 Ejotschraube [2x] Strebe vor- montieren Heizgerät einbauen Bei der Montage auf ausreichenden Abstand an Position 2 zwischen Heizgerät und Klimaleitung 1 achten! Heizgerät montieren Halter ausrichten. Auf ausreichenden Abstand zu benachbarten Bauteilen achten! 1 Vormontiertes Heizgerät 2 Bundmutter M6, Karosseriescheibe [je 2x], fahrzeugeigener Stehbolzen... -
Seite 13: Brennstoff
Toyota Verso Brennstoff VORSICHT! Tankdeckelverschluß des Fahrzeugs öffnen, Tank belüften und Tankverschluß wieder schließen! Auslaufenden Kraftstoff mit geeignetem Behälter auffangen! Brennstoffleitung und Kabelbaum Dosierpumpe so verlegen, dass sie gegen Steinschlag geschützt sind! Wenn nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern! An scharfen Kanten Brennstoffleitung und Kabelbaum mit Scheuerschutz versehen! ACHTUNG! Verlegung Brennstoffleitung und Kabelbaum zur Dosierpumpe erfolgt gemäß... - Seite 14 Toyota Verso 1 Schwingmetallpuffer, Bundmutter 2 Dosierpumpe 3 Gummierte Rohrschelle Dosier- pumpe montieren 1 Kabelbaum Dosierpumpe, Stecker mon- tiert 2 Brennstoffleitung, Schlauchstück, Schelle Ø 10 [2x] 3 Brennstoffleitung und Kabelbaum Dosier- pumpe in Wellrohr Ø 10 Dosier- pumpe montieren Tankarmatur 1 gemäß Herstellerangaben ausbauen! 2 Scheibe Außen-Ø...
- Seite 15 Toyota Verso Steigrohr 1 gemäß Bild ablängen, Abschnitt X entsorgen! Steigrohr ablängen Formschlauch 3 mit Ø 3,5 auf Tankent- nehmer 1 ! 2 Caillauschelle Ø 8 4 Caillauschelle Ø 10 5 Steigrohr Steigrohr montieren Tankarmatur 1 gemäß Herstellerangaben einbauen! Schlauchstück 3 mit Ø 3,5 auf Tankentnehmer 2 .
-
Seite 16: Abgas
Toyota Verso Abgas 1 Abgasleitung a = 210 2 Abgasendstück b = 485 Abgaslei- tung vor- Abschnitt X entsorgen bereiten Distanzscheibe 10 2 und Distanzmutter M6x40 1 auf fahrzeugeigenen Stehbolzen montieren! Schalldäm pfer- montage vorberei- 1 Abgasschalldämpfer 2 Federring, Schraube M6x20 Schalldäm pfer mon- tieren... - Seite 17 Toyota Verso 1 Schlauchklemme 2 Abgasleitungsendstück 3 Schraube M6x40, Rohrschelle, Distanz- scheibe 20, fzg.eigene Bohrung, Bolzensi- cherung Abgaslei- tungsend- stück montieren Lage aller Bauteile kontrollieren, wenn nötig korrigieren. Auf Freigängigkeit achten! Profilgummi rt 1 und Abgasendstück 3 aus- richten! 2 Schraube M6x20, Rohrschelle, Bundmut- Abgaslei- ter, vorhandene Bohrung tungsend-...
-
Seite 18: Kühlmittelkreislauf
Toyota Verso Kühlmittelkreislauf ACHTUNG! Auslaufendes Kühlmittel ist mit geeignetem Behälter aufzufangen! Schläuche knickfrei verlegen! Wenn nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern! Schellen so positionieren, dass kein anderer Schlauch beschädigt werden kann! Bei der Montage der Schläuche ist das Heizgerät mit Kühlmittel zu befüllen! Der Anschluss erfolgt „Inline“... - Seite 19 Toyota Verso Kühlmittelkreislauf dargestellt am 1.8l Mo- tor mit CVT- Getriebe! Abschnitt 2 entsorgen! 1 Schlauch Wärmetauschereingang Trennstelle 3 Schlauch Motorausgang Profilgummi sw 1 aufschieben und aus- richten! Anschluss Heizgerät 1 Schlauchstück Motorausgang 2 Abstandshalter Anschluss Motoraus- gang 1 Schlauch Wärmetauschereingang Anschluss Wärmetau- sche-...
- Seite 20 Toyota Verso Schläuche ausrichten. Auf ausreichenden Abstand zu benachbarten Bauteilen achten! 1 Abstandshalter Abstands- halter ein- setzen 1315143B...
-
Seite 21: Brennluft
Toyota Verso Brennluft 1 Brennluftleitung a = 250 Abschnitt X entsorgen Brennluft- leitung ablängen Perforation Heizgerätedeckel an Position 2 durchstoßen! 1 Clipkabelbinder Montage vorberei- Schalldämpfer 1 am Clipkabelbinder mon- tiert! 2 Brennluftleitung 3 Schlauchschelle Ø 27 Schalldäm pfer mon- tieren 1315143B... -
Seite 22: Abschließende Arbeiten
- Hinweisschild „Standheizung vor dem Tanken abschalten“ im Bereich des Einfüllstutzen anbringen - Erstinbetriebnahme und Funktionsprüfung siehe Einbauanweisung Feel the Drive Webasto AG Postfach 80 D-82132 Stockdorf / Germany National Hotline: 01805 93 22 78 (14 Cent aus dem deutschen Festnetz) Hotfax: 0395 5592 353 Hotmail: technikcenter@webasto.com... -
Seite 23: Bedienungshinweise Für Den Endkunden
Toyota Verso Feel the Drive Bedienungshinweise für den Endkunden Bitte Seite entnehmen und der Fahrzeug- Bedienungsanleitung beifügen! Hinweis: Wir empfehlen die Heizzeit auf die Fahrzeit abzustimmen. Heizzeit = Fahrzeit Beispiel: Bei einer Fahrzeit von ca. 20min (einfache Strecke) empfehlen wir eine Einschaltdauer von 20min nicht zu überschreiten.
