Webasto Thermo Top C Einbaudokumentation
Wasser-heizgerät vw golf v plus 1.6mpi und 2.0fsi ab modell 2004 nur für linkslenker
Vorschau ausblenden
Andere Handbücher für Thermo Top C:
- Einbaudokumentation (50 Seiten) ,
- Einbauanleitung (42 Seiten) ,
- Anleitung (29 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Wasser-Heizgerät

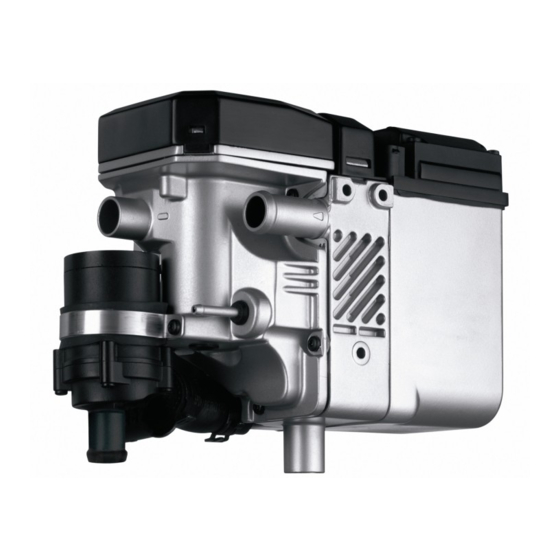

Zusatzheizung Thermo Top C
Einbaudokumentation
VW Golf V Plus
1.6MPI und 2.0FSI
ab Modell 2004
Nur für Linkslenker
ACHTUNG!
Warnung vor Gefahr:
Das unsachgemäße Einbauen oder Reparieren von Webasto Heizsystemen kann Feuer ver-
ursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch können schwere
oder tödliche Verletzungen hervorgerufen werden.
Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es eines
speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und einer
Spezialausrüstung.
Es dürfen nur Originalteile von Webasto verwendet werden. Siehe dazu auch Zubehörkatalog
Luft- und Wasserheizgeräte von Webasto.
Versuchen Sie NIEMALS, Webasto Heiz- oder Kühlsysteme einzubauen oder zu repa-
rieren, wenn Sie das Firmentraining nicht erfolgreich abgeschlossen und dabei die
notwendigen technischen Fähigkeiten erworben haben und die für einen sachgerech-
ten Einbau und Reparatur nötigen technischen Dokumentationen, Werkzeuge und
Ausrüstungen nicht zur Verfügung stehen.
Befolgen Sie IMMER alle Webasto Einbau- und Reparaturanleitungen, und beachten Sie alle
Warnhinweise.
Die Erstinbetriebnahme ist mit der Webasto Thermo Test Diagnose durchzuführen.
Webasto übernimmt keine Haftung für Mängel und Schäden, die auf einen Einbau durch un-
geschultes Personal zurückzuführen sind.
Ident.-Nr.: 9014762D
e1
00 0002
Schutzgebühr 10,- Euro
Feel the drive
© Webasto AG
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Webasto Thermo Top C
Inhaltszusammenfassung für Webasto Thermo Top C
- Seite 1 Das unsachgemäße Einbauen oder Reparieren von Webasto Heizsystemen kann Feuer ver- ursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch können schwere oder tödliche Verletzungen hervorgerufen werden. Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es eines speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und einer Spezialausrüstung.
-
Seite 2: Inhaltsverzeichnis
VW Golf V Plus Inhaltsverzeichnis Gültigkeit Heizgerät vormontieren Heizgerät / Einbaukit Einbauort vorbereiten Vorwort Heizgerät einbauen Allgemeine Hinweise Brennluft Spezialwerkzeug Brennstoff Erläuterungen zum Dokument Kühlmittelkreislauf Vorarbeiten Abschließende Arbeiten Einbauort Heizgerät Bedienungshinweise für den Endkunden Elektrik Sicherungshalter und K3-Relais Gebläseansteuerung ohne Climatronic Gebläseansteuerung mit Climatronic Option Vorwahluhr Option Sommer-/Winterschalter... -
Seite 3: Heizgerät / Einbaukit
Fahrzeuges können beim Einbau Änderungen gegenüber dieser „Einbaudokumentation“ notwendig werden. In jedem Fall sind jedoch die Vorschriften dieser „Einbaudokumentation“; der „Bedienungsanweisung“ und der „Einbauanweisung“ der Thermo Top C zu befolgen. Die entsprechenden Regeln der Technik sowie eventuelle Angaben des Fahrzeugherstellers sind beim Einbau einzuhalten. -
Seite 4: Erläuterungen Zum Dokument
Gefahr von Verletzungen oder tödlichen Un- fällen besondere Gefahr der Beschädigung von Bauteilen besondere Brand- und Explosionsgefahr Verweis auf allgemeine Einbauanweisung der Webasto Komponente bzw. auf fahrzeugspezifische Unterlagen des Herstellers Hinweis auf eine technische Besonderheit Der Pfeil im Fahrzeugpiktogramm zeigt die Position am... -
Seite 5: Vorarbeiten
VW Golf V Plus Vorarbeiten ACHTUNG! - Tankdeckel öffnen, Tank belüften - Tankdeckel wieder schließen - Druck im Kühlsystem ablassen! - Fabriknummer vom Typschild Original auf das Typschild Duplikat übertragen - Die nicht zutreffende Jahreszahl auf dem Duplikatschild entfernen - Duplikatschild (Typschild) an geeigneter Stelle sichtbar anbringen - Batterie abklemmen! - Nur 2,0 FSI: Luftfilter komplett mit Ansaugschlauch ausbauen - Batterie ausbauen... -
Seite 6: Elektrik
VW Golf V Plus Elektrik Kabelbaum Heizgerät Sicherungshalter Kabelbaum Heizgerät entlang des Seilzuges 1 Relais K3 zum Haubenschloß, dann an fzg.eigenen Leitun- 2 Sicherungshalter gen bis zum rechten Scheinwerfer verlegen! 3 Leitungsstränge für Bedienelement, Gebläse- ansteuerung und Dosierpumpe in Kabelkanal zur Spritzwand verlegen Schema Verlegung... -
Seite 7: Sicherungshalter Und K3-Relais
VW Golf V Plus Sicherungshalter und K3-Relais Bohrungen 3 von hinten für Senkkopfschrau- ben M5 ansenken! 1 Abdeckung Sicherungs-/Relaisträger im Bohrun- Motorraum gen für 2 Steg im schraffierten Bereich wegschnei- Siche- rungshal- 3 Bohrung Ø 5,0 mm [2x] ter und Relais K3 1 Senkkopfschraube M5x12 [2x] Montage... -
Seite 8: Gebläseansteuerung Ohne Climatronic
VW Golf V Plus Gebläseansteuerung ohne Clima- tronic Sicherungssteckplatz abhängig von Fzg.aus- stattung SC33 oder SC 35; Kabelfarbe sw oder sw/ge Fzg.eigenen Sicherungsträger 1 (Armaturen- tafel unten links) lösen und Kontaktsicherung 2 entriegeln Leitung Leitung sw bzw. sw/ge 4mm² 3 am Siche- auscrim- rungsausgang SC33 bzw. - Seite 9 (sw/ge) T10k rt/ws gn/ws (sw/ge) rt/ws Schaltplan ohne Cli- matronic rt/sw Bauteile Webasto Bauteile Fahrzeug Farben und Symbole Heizgerät TT-C Sicherung SC33 oder SC35 mit 40A 6-poliger Stecker HG weiß Sicherung 25A Steuergerät Klimaanlage J301 schwarz oder Schalter Heizung E16 Gebläserelais...
-
Seite 10: Gebläseansteuerung Mit Climatronic
VW Golf V Plus Gebläseansteuerung mit Climatro- Verbindungen gemäß Schaltplan herstellen. Lage der freien Steckplätze abhängig von Fzg.- Ausstattung! 1 Sockel IPCU Kabel- 2 Leitung gn/ws zu IPCU/86 mit baum Cli- AMP-Stecker matronic 3 Leitungen rt und sw/ws von IPCU montieren Leitung br von IPCU/85 an fahrzeugeigenen Massepunkt befestigen. - Seite 11 VW Golf V Plus Die Position des Steckers T6t ist fahrzeugab- hängig. Wenn notwendig, Gebläseeinheit nach Herstellerangaben lösen! Verbindungen gem. Schaltplan herstellen. 1 Kabelbaum von IPCU 2 Leitung sw/ws von IPCU/A 3 Leitung rt von IPCU/E 4 Leitung sw/ws vom Climatronic-SG Leitungen 5 Stecker T6t verbinden...
- Seite 12 VW Golf V Plus Webasto rt/ws T16f rt/ws IPCU T10k Schaltplan sw/ws mit Clima- tronic rt/ws Bauteile Webasto Bauteile Fahrzeug Farben und Symbole Heizgerät TT-C Sicherung SC22 oder SC56 mit 40A 6-poliger Stecker HG weiß Gebläserelais Climatronic-Steuergerät J255 schwarz Sicherung (25A durch T...
-
Seite 13: Option Vorwahluhr
VW Golf V Plus Option Vorwahluhr Nicht auf das Display drücken! 1 Vorwahluhr, Bohrschablone Vorwahl- Option Sommer-/Winterschalter 1 Sommer-/Winter- Schalter Sommer- /Winter- Schalter Option Telestart Untere Lasche vom Halter gem. Bild um 90° abwinkeln und Bohrung auf Ø 6,5 mm auf- bohren! 2 Halter 1 Empfänger... -
Seite 14: Heizgerät Vormontieren
VW Golf V Plus Heizgerät vormontieren Ejotstehbolzen, Anzugsdrehmoment 10 Nm! 1 Adapterkabelbaum aufgesteckt 2 Ejotstehbolzen lang 3 Ejotstehbolzen kurz Heizgerät 4 Umwälzpumpendeckel ersetzt durch Dek- vormontie- kel mit geradem Eintritt 1 Distanzmutter M6x30, Schraube M6x16, Federring Halter vor- montieren Ejotschraube, Anzugsdrehmoment 10 Nm! An Position (5) eine Scheibe zwischen Heiz- gerät und Halter einfügen! Bundmutter (4) nur lose montieren! - Seite 15 VW Golf V Plus Abgasleitung formen und Gummiprofile rot 1 aufschieben! 6 Schalldämpfer 5 Schraube M6x16, Federring an vormon- tierter Distanzmutter 2 Abgasleitung Abgasan- 1 Gummiprofil rot, ohne Nut [2x] lage vor- 3 Schlauchklemme [3x] montieren 4 Abgasendstück 3 Abgasleitung 2 Rohrschelle 1 Schraube M6x20, Bundmutter Abgasan-...
-
Seite 16: Einbauort Vorbereiten
VW Golf V Plus Einbauort vorbereiten Scheibenwaschbehälter ausbauen, Schrau- be und Muttern werden wieder verwendet! Traverse 2 ausbauen, Schrauben 1 werden wieder verwendet! Einbauort vorberei- Einnietmutter 2 nur lose einsetzen, nicht ver- nieten! 1 Bohrung auf Ø 9mm aufgebohrt, Einniet- mutter M6 eingenietet [2x] 2 Einnietmutter M6 mittig im Langloch Einniet-... -
Seite 17: Heizgerät Einbauen
VW Golf V Plus Heizgerät einbauen Die Gültigkeit der Teilenummer für die jeweili- ge Fahrgestellnummer ist im ETKA zu prüfen! Waschbehälter 5M0 955 453 B (für Fzg. mit Standheizung) gemäß Bild positionieren! Waschbe- 1 Waschbehälter hälter mon- tieren 1 Vormontiertes Heizgerät Heizgerät montieren Schraube 2 und Muttern 3 nur lose montie-... - Seite 18 VW Golf V Plus Schrauben an Position 1 nur lose montieren! 2 Waschbehälter in Halter eingesetzt 3 Waschbehälter in Strebe eingesetzt 4 Brennluftleitung, Rohrschelle 1 Schraube M6x20, Karosseriescheibe, Bundmutter [je 2x] Waschbe- hälter mon- tieren 1 Bohrungen auf Ø 7mm aufgebohrt [2x] Traverse vorberei- 1 Fzg.eigene Schrauben [2x]...
- Seite 19 VW Golf V Plus Klimaleitungen beim Bohren nicht beschädi- gen! 1 Bohrung auf Ø 9mm aufgebohrt, Einniet- mutter M6 Einniet- mutter montieren 1 Bohrung auf Ø 6,5mm aufgebohrt Halter auf- bohren 1 Kantenschutz 50mm 2 Halter lose aufgesetzt Halter montieren Schraube 2 nur lose montieren! 1 Strebe 2 Schraube M6x50, Federring, Karosserie-...
- Seite 20 VW Golf V Plus Ejotschraube 2 nur lose montieren! 1 Strebe 2 Ejotschraube Strebe montieren Stoßfänger probeweise montieren! Lage aller Bauteile kontrollieren, wenn nötig korrigieren. Auf Freigängigkeit achten! Stoßfänger demontieren ! Alle Schraubverbindungen zwischen Halter, Streben, Waschbehälter, Heizgerät und Ka- rosserie festziehen! Bauteile ausrichten...
-
Seite 21: Brennluft
VW Golf V Plus Brennluft 1 Clipkabelbinder in fzg.eigener Bohrung Clipkabel- binder ein- setzen Clipkabelbinder 3 erst schließen, dann An- saugschalldämpfer 2 einschieben! 1 Brennluftansaugleitung Brennluft- leitung montieren... -
Seite 22: Brennstoff
VW Golf V Plus Brennstoff VORSICHT! Tankdeckelverschluß des Fahrzeugs öffnen, Tank belüften und Tankverschluß wieder schließen! Auslaufenden Kraftstoff mit geeignetem Behälter auffangen! Brennstoffleitung und Kabelbaum Dosierpumpe so verlegen, dass sie gegen Steinschlag geschützt sind! Wenn nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern! An scharfen Kanten Brennstoffleitung und Kabelbaum mit Scheuerschutz versehen! ACHTUNG! Verlegung Brennstoffleitung und Kabelbaum zur Dosierpumpe erfolgt gemäß... - Seite 23 VW Golf V Plus Mecanylleitung und Kabelbaum Dosierpum- pe entlang der fzg.eigenen Kraftstoffleitun- gen 2 zum Tank verlegen! 1 Leitungskanal Mecanyl- leitung und Kabel- baum Do- sierpumpe verlegen 2 Verschluß-Stopfen demontiert 1 Schwingmetallpuffer, Karosseriescheibe, Bundmutter M6 Schwing- metallpuf- montieren 4 Dosierpumpe 3 Gummierte Rohrschelle mit Bundmutter an Schwingmetallpuffer befestigt 1 Kabelbaum Dosierpumpe...
- Seite 24 VW Golf V Plus Caillauschelle ( 2 ) mittig zwischen den Wül- sten am Steigrohr-Ende! 1 Steigrohr 2 Caillauschelle Ø 10 mm 3 Formschlauch Steigrohr Ø7,5 und Form- schlauch vormontie- Ø4,5 3 mm vom Blindverschluß abschneiden ! 1 Spitze vom Blindverschluß abgeschnitten 2 Tankarmatur Blindver- schluss...
-
Seite 25: Kühlmittelkreislauf
VW Golf V Plus Kühlmittelkreislauf ACHTUNG! Auslaufendes Kühlmittel ist mit geeignetem Behälter aufzufangen! Schläuche knickfrei verlegen! Wenn nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern! Schellen so positionieren, dass kein anderer Schlauch beschädigt werden kann! Bei der Montage der Schläuche ist das Heizgerät mit Kühlmittel zu befüllen! Der Anschluss erfolgt „Inline“... - Seite 26 VW Golf V Plus Abschnitte X entsorgen. A = 970mm B = 1020mm Schläuche ablängen Flechtschutzschläuche auf Schlauch A und B aufschieben. Schrumpfschläuche zuschnei- den. 1 Schrumpfschläuche, Länge 50 [4x] Schläuche vorberei- Wegen der besseren Übersichtlichkeit erfolg- te die komplette Dokumentation der Wasser- einbindung am 2,0FSI! Die technische Ausführung der Wasserein- bindung ist am 1,6MPI identisch!
- Seite 27 VW Golf V Plus 1 Wärmetauschereingang 2 Fzg.eigene Federbandschelle Anschluß Wärmetau- scherein- gang Schlauch B durch die obere Rohrschelle ver- legen! 1 Gummierte Rohrschelle Ø 29mm (vormon- tiert) Schlauch- verlegung Auf Abstand zwischen Strebe 3 und Klimalei- tung achten! Schraube 4 nur lose montieren! Schlauch B durch die obere Rohrschelle ver- legen! 3 Strebe...
- Seite 28 VW Golf V Plus Schlauch- verlegung Schlauch A durch die untere Rohrschelle ver- legen! 1 Doppelclip 27x27, verriegelbar 2 Schraube M6x20, Bundmutter festziehen Schlauch- verlegung Schlauch A durch die untere Rohrschelle ver- legen! 2 Gummierte Rohrschelle Ø 29mm (vormon- tiert) 1 Schraube M6x20 festziehen Schlauch- verlegung...
-
Seite 29: Abschließende Arbeiten
Auf ausreichenden Abstand der Abgasanlage zu anderen Bauteilen achten! Lage wenn nö- tig korrigieren! Feel the drive Webasto AG Postfach 80 D-82132 Stockdorf / Germany National Hotline: 01805 93 22 78 (14 Cent aus dem deutschen Festnetz) Hotfax: 0395 5592 353 Hotmail: technikcenter@webasto.com... -
Seite 30: Bedienungshinweise Für Den Endkunden
VW Golf V Plus Bedienungshinweise für den Endkunden Bitte Seite entnehmen und der Fahrzeug- Bedienungsanleitung beifügen! Hinweis: Wir empfehlen die Heizzeit auf die Fahrzeit abzustimmen. Heizzeit = Fahrzeit Beispiel: Bei einer Fahrzeit von ca. 20min (einfache Strecke) empfehlen wir eine Einschaltdauer von 20min nicht zu überschreiten.
