TiX500, TiX520, TiX560, TiX580
Bedienungshandbuch

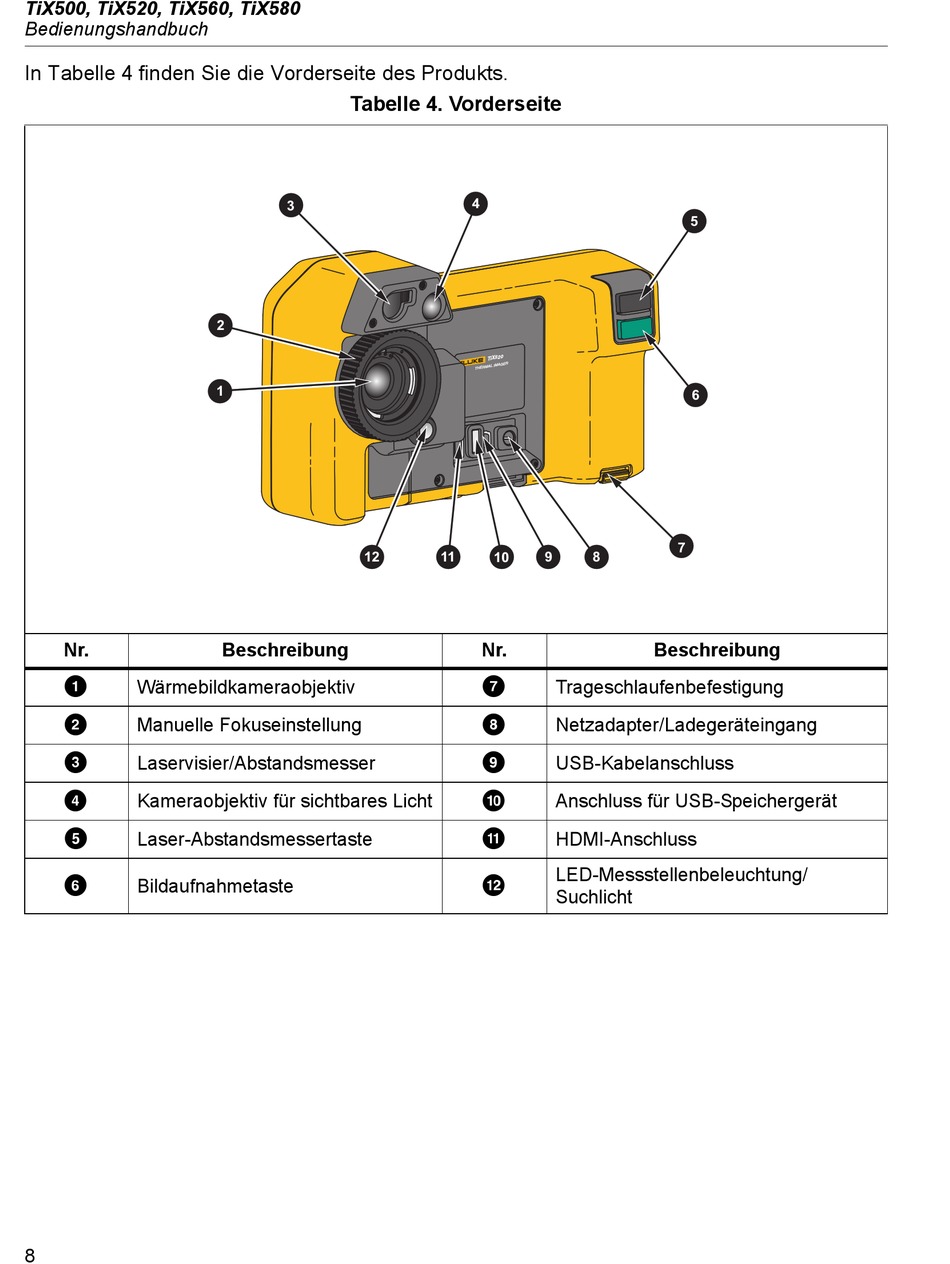

In Tabelle 4 finden Sie die Vorderseite des Produkts.
Nr.

Wärmebildkameraobjektiv

Manuelle Fokuseinstellung

Laservisier/Abstandsmesser

Kameraobjektiv für sichtbares Licht

Laser-Abstandsmessertaste
 Bildaufnahmetaste
8
Tabelle 4. Vorderseite
3
2
1
12
Beschreibung
4
11 10 9 8
Nr.

Trageschlaufenbefestigung

Netzadapter/Ladegeräteingang

USB-Kabelanschluss

Anschluss für USB-Speichergerät

HDMI-Anschluss
LED-Messstellenbeleuchtung/

Suchlicht
5
6
7
Beschreibung
