26-2 Video Interface (VIF-1)

Anschluss und Konfiguration

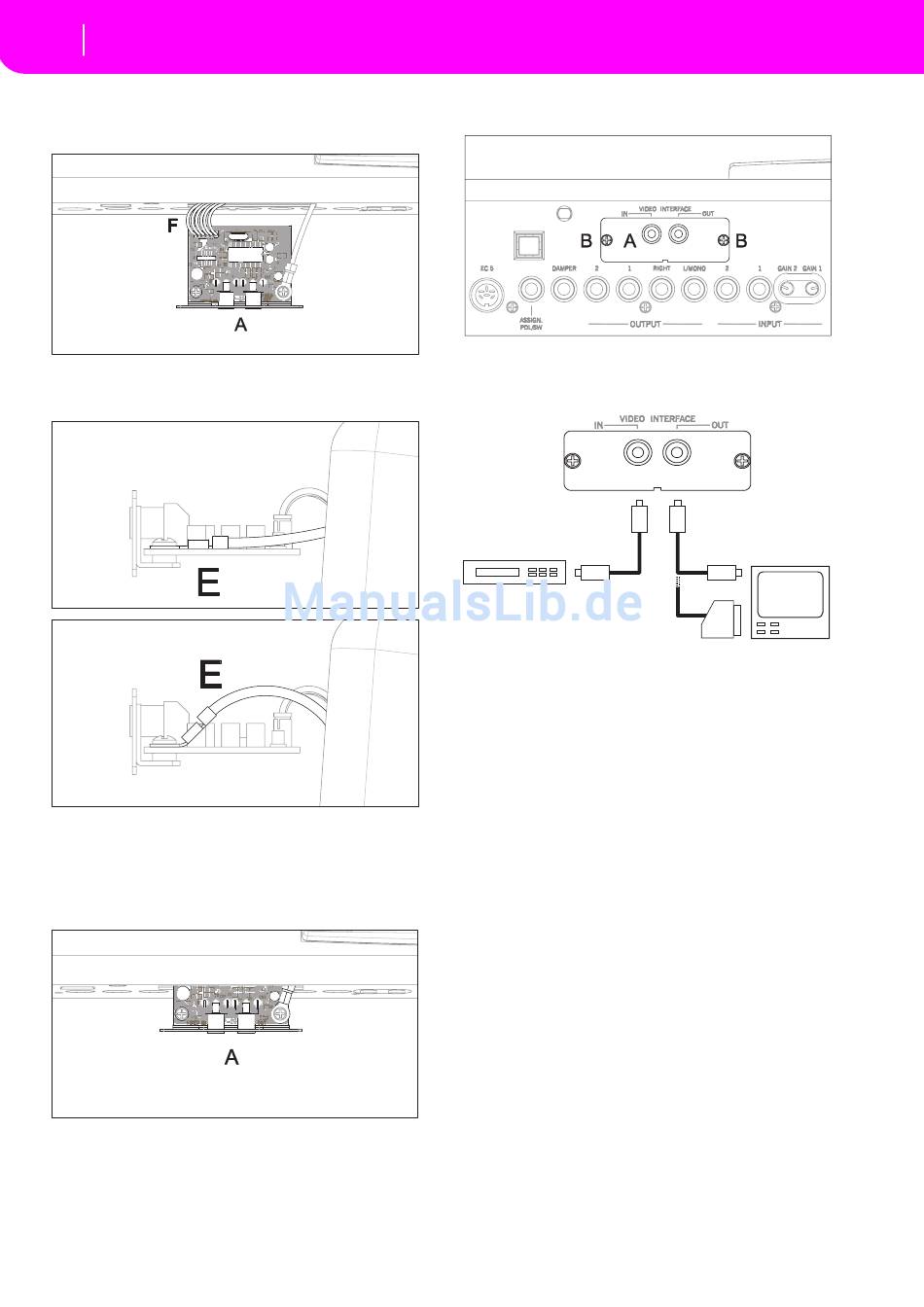

Stecken Sie das Kabel (F) in den Verbinder der Video-
6.
karte ein. Es gibt nur eine Einsteckposition (in anderen
Positionen lässt sich der Verbinder nicht einstecken).
7. Biegen Sie die Kabelöse (E) so nach oben, dass kein
Kontakt mit den Bauteilen der Videokarte entsteht.
8. Nach korrektem Anschluss aller Kabel stecken Sie die
Videokarte (A) ganz vorsichtig in ihren Sitz auf der
zuvor geöffneten Rückseite des Instruments ein. Die
elektronischen Bauteile des Board müssen nach oben
gerichtet sein.
Befestigen Sie die Videokarte (A) mit den beiden zuvor
9.
entfernten Schrauben (B) im Instrument.
ANSCHLUSS UND KONFIGURATION
RCA
RCA
Verbinden Sie den Videoausgang des Instruments an
1.
den Ausgang des Fernsehers. Je nach Fernsehermodell
können Sie ein Kabel des Typs "von RCA zu RCA"
(wenn der Fernseher mit einem mehrteiligen Videoaus-
gang versehen ist) oder des Typs "von RCA zu SCART"
verwenden (wenn der Fernseher mit einem SCART-
Anschluss versehen ist). Die entsprechenden Kabel kön-
nen in jedem Fernsehfachgeschäft erworben werden).
Schalten Sie das Instrument ein und drücken Sie GLO-
2.
BAL, um die Global-Umgebung aufzurufen. Steuern Sie
die "Seite 3 - Video Interface" (auf Seite 16-3) an und
selektieren Sie den Videostandard PAL oder NTSC, je
nachdem, welche Karte installiert wurde (VIF1-PAL
oder VIF1-NTSC).

Zum Speichern der vorgenommenen Einstellungen

3.
drücken Sie WRITE. Daraufhin erscheint das Fenster
Write Global (siehe "Das Write Fenster" auf Seite 16-1).
Drücken Sie einen der Taster VOLUME/VALUE A und
ENTER/YES zur Bestätigung.
4. Schalten Sie den Fernseher ein und wählen Sie den
Kanal AV1 oder AV2. Sollte das vom Pa80 eingehende
Bild nicht auf diesen Kanälen erscheinen, suchen Sie es
auf anderen Kanälen und anderen Frequenzen.
5. Verwenden Sie den Parameter Colors auf der Global-
Seite zur Auswahl der gewünschten Farbzusammenstel-
lungen für den Text und den Hintergrund. Mit Setup #6
können Sie als Hintergrund das Bild eines Videogeräts
selektieren, das zwischen das Pa80 und den Fernseher
angeschlossen ist.
RCA
RCA
SCART
