7 Wartung/Instandhaltung
1

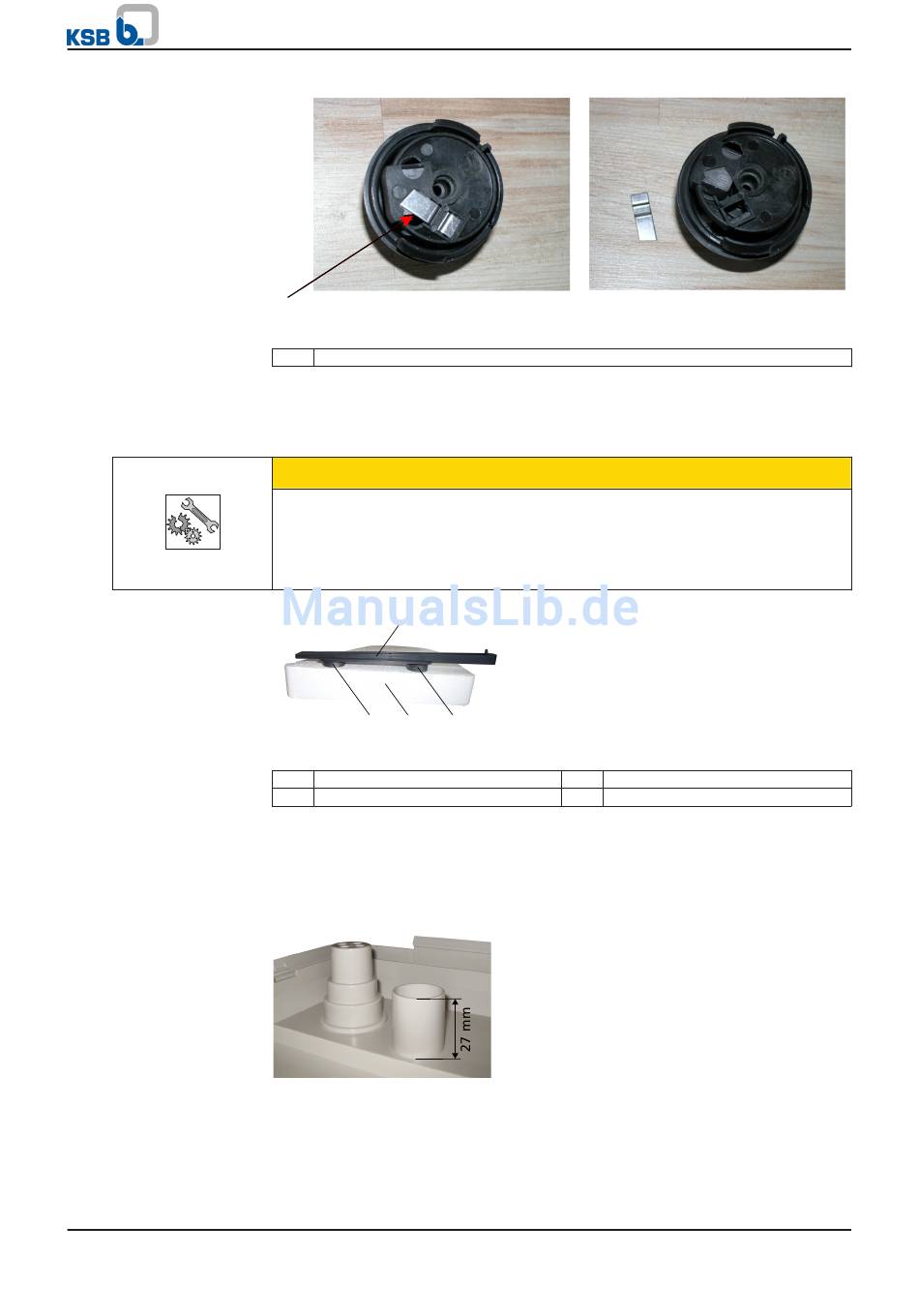

Abb. 8: Blechstreifen entfernen
1 Blechstreifen
4. Blechstreifen entfernen und Schaltautomatik in die Aufnahme eindrücken (sie-
he Abbildung "Blechstreifen entfernen").
5. Einschaltsteuerung einstellen (⇨ Kapitel 5.4 Seite 15) . Tabelle "Grenzwerte
Schwimmerstellung" beachten.
ACHTUNG
Unsachgemäße Montage
Schwimmschalter steht am Gehäuse an, Ausschaltpunkt der Pumpe wird nicht er-
reicht!
▷ Bei Duschanschluss müssen zwischen Styroporschwimmer und Gestänge 2 Dis-
tanzringe 411 (6/16 x 26, CR) eingesetzt werden.
1
2 3
Abb. 9: Distanzringe am Schwimmer einsetzen
1 Gestänge
3 Styroporschwimmer
6. Bei Duschanschluss 2 Distanzringe 411 (6/16 x 26, CR) zwischen Styroporschwim-
mer und Gestänge einsetzen.
7. Neue Pumpe in den Behälter einsetzen und in der vorgesehenen Verdrehsiche-
rung einrasten.
8. Druckleitung anschließen.
Abb. 10: Stutzen kürzen
9. Stutzen an der Innenseite des Behälterdeckels auf 27 mm kürzen.
10. Schaltpunkte kontrollieren (⇨ Kapitel 5.4 Seite 15) und Deckel montieren.
11. Probelauf über mehrere Schaltspiele durchführen.
Ama-Drainer N 301/302/303/358
4
2 Distanzring
4 Distanzring
