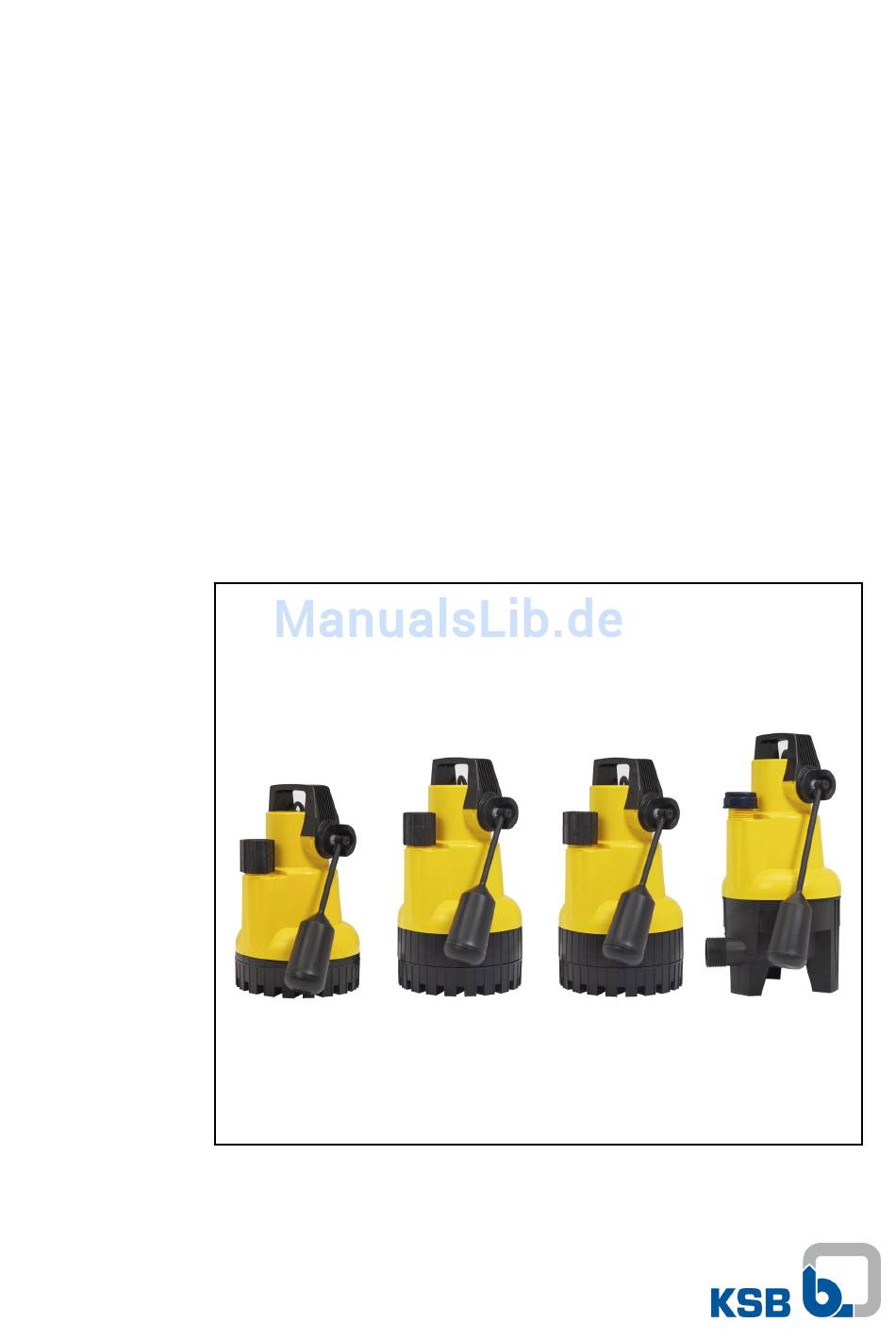

- Seite 1 Tauchmotorpumpe Ama-Drainer N 301/302/303/358 Betriebs-/ Montageanleitung...
- Seite 2 Impressum Betriebs-/ Montageanleitung Ama-Drainer N 301/302/303/358 Originalbetriebsanleitung Alle Rechte vorbehalten. Inhalte dürfen ohne schriftliche Zustimmung des Herstellers weder verbreitet, vervielfältigt, bearbeitet noch an Dritte weitergegeben werden. Generell gilt: Technische Änderungen vorbehalten. © KSB Aktiengesellschaft, Frankenthal 24.07.2015...
-
Seite 3: Inhaltsverzeichnis
Rückschlagklappe und Muffe montieren (falls lose geliefert) ....15 Einschaltsteuerung einstellen ................ 15 Rohrleitungen ....................16 Pumpenaggregat aufstellen ................17 Elektrisch anschließen ..................17 Inbetriebnahme/Außerbetriebnahme ..........18 Einschalten/Ausschalten ................. 18 Grenzen des Betriebsbereichs ................ 18 Außerbetriebnahme/Konservieren/Einlagern ..........18 Ama-Drainer N 301/302/303/358 3 von 30... - Seite 4 Sicherheitsbestimmungen ................20 Wartung/Inspektion ..................20 Entleeren/Reinigen ..................20 Pumpenaggregat demontieren/montieren ..........20 Empfohlene Ersatzteilhaltung ............... 23 Störungen: Ursachen und Beseitigung ..........24 Zugehörige Unterlagen ..............25 Explosionszeichnung mit Einzelteileverzeichnis ........... 25 EG-Konformitätserklärung ..............27 Unbedenklichkeitserklärung ..............28 Stichwortverzeichnis ................29 Ama-Drainer N 301/302/303/358 4 von 30...
-
Seite 5: Glossar
Hersteller, dass das Produkt ordnungs- Pumpenaggregat gemäß entleert wurde, so dass von fördermedi- Komplettes Pumpenaggregat bestehend aus umsberührten Teilen keine Gefahr für Umwelt Pumpe, Antrieb, Komponenten und Zubehör- und Gesundheit mehr ausgeht. teilen Ama-Drainer N 301/302/303/358 5 von 30... -
Seite 6: Allgemeines
Auftragsnummer und die Auftragspositionsnummer. Auftragsnummer und Auftrags- positionsnummer beschreiben die Pumpe/Pumpenaggregat eindeutig und dienen zur Identifizierung bei allen weiteren Geschäftsvorgängen. Zwecks Aufrechterhaltung der Gewährleistungsansprüche im Schadensfall ist unver- züglich die nächstgelegene KSB Serviceeinrichtung zu benachrichtigen. 1.2 Symbolik Tabelle 1: Verwendete Symbole Symbol Bedeutung ✓... -
Seite 7: Sicherheit
▪ Die Pumpe/Pumpenaggregat nur in technisch einwandfreiem Zustand betreiben. ▪ Die Pumpe/Pumpenaggregat nicht in teilmontiertem Zustand betreiben. ▪ Die Pumpe darf nur die im Datenblatt oder die in der Dokumentation der be- treffenden Ausführung beschriebenen Medien fördern. Ama-Drainer N 301/302/303/358 7 von 30... -
Seite 8: Personalqualifikation Und Personalschulung
Neben den in dieser Anleitung aufgeführten Sicherheitshinweisen sowie der bestim- mungsgemäßen Verwendung gelten folgende Sicherheitsbestimmungen: ▪ Unfallverhütungsvorschriften, Sicherheits- und Betriebsbestimmungen ▪ Explosionsschutzvorschriften ▪ Sicherheitsbestimmungen im Umgang mit gefährlichen Stoffen ▪ Geltende Normen, Richtlinien und Gesetze Ama-Drainer N 301/302/303/358 8 von 30... -
Seite 9: Sicherheitshinweise Für Den Bediener/Betreiber
2.9 Unzulässige Betriebsweisen Niemals die Pumpe/Pumpenaggregat außerhalb der im Datenblatt sowie in der Be- triebsanleitung angegebenen Grenzwerte betreiben. Die Betriebssicherheit der gelieferten Pumpe/Pumpenaggregats ist nur bei bestim- mungsgemäßer Verwendung gewährleistet. (⇨ Kapitel 2.3 Seite 7) Ama-Drainer N 301/302/303/358 9 von 30... -
Seite 10: Transport/Zwischenlagerung/Entsorgung
3 Transport/Zwischenlagerung/Entsorgung 3 Transport/Zwischenlagerung/Entsorgung 3.1 Lieferzustand kontrollieren Bei Warenübergabe jede Verpackungseinheit auf Beschädigungen prüfen. Bei Transportschäden den genauen Schaden feststellen, dokumentieren und umgehend schriftlich an KSB bzw. den liefernden Händler und den Versicherer melden. 3.2 Transportieren ACHTUNG Unsachgemäßes Transportieren der Pumpe Beschädigung der Pumpe! -
Seite 11: Beschreibung
Pumpe zum Fördern von chemisch neutralem, leicht verunreinigtem Schmutzwasser, sowie zum Fördern von Waschwasser. Tabelle 3: Korngrößen für leicht verunreinigtes Schmutzwasser Baureihe max. Korngröße [mm] Ama-Drainer N 301/302/303 Ama-Drainer N 358 Ausführung C Geeignete Fördermedien siehe oben, aber zusätzlich: ▪ Meerwasser 4.2 Benennung Beispiel: Ama-Drainer N 302 SE / NE / C Tabelle 4: Erklärung zur Benennung... -
Seite 12: Konstruktiver Aufbau
Die Pumpe ist mit einem axialen Strömungseintritt und einem Strömungsaustritt pa- rallel zur Achse nach oben ausgeführt (Strömungsaustritt horizontal, senkrecht zur Achse bei Ama-Drainer N 358). Die Hydraulik wird in einer gemeinsamen Lagerung geführt und ist mit dem Motor über eine Wellenkupplung verbunden. Ama-Drainer N 301/302/303/358 12 von 30... -
Seite 13: Lieferumfang
Je nach Ausführung gehören folgende Positionen zum Lieferumfang: ▪ Pumpenaggregat ▪ Rückschlagventil ▪ Anschlussmuffe mit Innengewinde ▪ Schwimmschalter/Arretierscheibe (für externe Steuerung oder Doppelpumpenan- lagen) ▪ Elektrische Anschlussleitung mit Schutzkontakt-Stecker Zubehör Weiteres benötigtes Zubehör kann über den Händler bezogen werden. Ama-Drainer N 301/302/303/358 13 von 30... -
Seite 14: Aufstellung/Einbau
Vor der Aufstellung folgende Punkte prüfen: ▪ Das Pumpenaggregat ist laut Angaben auf dem Typenschild für das Stromnetz geeignet. ▪ Das zu fördernde Fördermedium entspricht den erlaubten Fördermedien. ▪ Die oben genannten Sicherheitshinweise sind eingehalten. Ama-Drainer N 301/302/303/358 14 von 30... -
Seite 15: Rückschlagklappe Und Muffe Montieren (Falls Lose Geliefert)
Schlauchanschluss 1 1/2" Ansaugventil Verschlussschraube Rückschlagklappe auf den Druckstutzen legen. Bei Ama-Drainer N 301/302/303: Die Klappe der Rückschlagklappe muss sich nach oben öffnen. Bei Ama-Drainer N 358: Die Klappe des Rückschlagklappe muss sich nach unten öffnen. Muffe mit dem langen Gewinde aufschrauben und fest anziehen. -
Seite 16: Rohrleitungen
Der höchste Punkte der Druckleitung muss über der Rückstauebene (in der Regel Straßenniveau) liegen, um einen Rückstau aus dem Kanal zu vermeiden. Ama-Drainer N 301/302/303 Pumpe und Rohrleitung am Gewinde G 1 ¼ des Druckstutzens verbinden. Rohr- leitung mit 32 Millimeter Innendurchmesser verwenden. -
Seite 17: Rohrleitung Anschließen (Transportable Aufstellung - Kabellänge 10 Meter)
5 Aufstellung/Einbau 5.5.2 Rohrleitung anschließen (transportable Aufstellung - Kabellänge 10 Meter) Ama-Drainer N 301/302/303 An das Pumpenaggregat kann ein Schlauch mit 30 Millimeter Innendurchmesser angeschlossen werden. Hierzu ein Verbindungsstück G 1 ¼ in die Gewindemuf- fe einschrauben (siehe Zubehör "Ablaufschlauchset A 25 B"). -
Seite 18: Inbetriebnahme/Außerbetriebnahme
Niveau "A" erreicht hat und schaltet die Pumpe aus, wenn das Niveau "B" erreicht ist. (⇨ Kapitel 5.6 Seite 17) 6.2 Grenzen des Betriebsbereichs Tabelle 6: Übersicht Kenngröße Ama-Drainer N 301 Ama-Drainer N 302 Ama-Drainer N 303 Ama-Drainer N 358 Förderhöhe max. -
Seite 19: Wiederinbetriebnahme
6 Inbetriebnahme/Außerbetriebnahme HINWEIS Es sind keine speziellen Konservierungsmaßnahmen erforderlich. 6.4 Wiederinbetriebnahme (⇨ Kapitel 5 Seite 14) Ama-Drainer N 301/302/303/358 19 von 30... -
Seite 20: Wartung/Instandhaltung
Die Pumpe entleert sich beim Herausnehmen aus dem Fördermedium automatisch. Vor dem Transport in die Werkstatt Pumpe grundsätzlich spülen und reinigen. Zu- sätzlich Pumpenaggregat mit Unbedenklichkeitserklärung versehen. 7.4 Pumpenaggregat demontieren/montieren 7.4.1 Allgemeine Hinweise/Sicherheitsbestimmungen Die Demontage/Montage darf nur von zugelassenem Fachpersonal durchgeführt werden. Ama-Drainer N 301/302/303/358 20 von 30... - Seite 21 Drainer 301 SE gegen Ama-Drainer N 301 SE austauschen HINWEIS Bei Ama-Drainer-Box 021/C für aggressives Schmutzwasser ist der Einbau einer Seri- enpumpe Ama-Drainer N 301 SE/NE/C nicht möglich. Als Ersatzpumpe ist ein speziel- les Pumpenaggregat aus dem KSB-Ersatzteilprogramm erforderlich. HINWEIS Betriebsanleitung Ama-Drainer-Box 021 zusätzlich berücksichtigen.
- Seite 22 Druckleitung anschließen. Abb. 10: Stutzen kürzen Stutzen an der Innenseite des Behälterdeckels auf 27 mm kürzen. 10. Schaltpunkte kontrollieren (⇨ Kapitel 5.4 Seite 15) und Deckel montieren. 11. Probelauf über mehrere Schaltspiele durchführen. Ama-Drainer N 301/302/303/358 22 von 30...
-
Seite 23: Empfohlene Ersatzteilhaltung
7 Wartung/Instandhaltung 7.5 Empfohlene Ersatzteilhaltung Eine Lagerhaltung von Reserveteilen ist nicht erforderlich. Ama-Drainer N 301/302/303/358 23 von 30... -
Seite 24: Störungen: Ursachen Und Beseitigung
Verletzungsgefahr! ▷ Bei allen Arbeiten zur Störungsbeseitigung entsprechende Hinweise dieser Be- triebsanleitung bzw. Herstellerdokumentation des Zubehörs beachten. Wenn Probleme auftreten, die nicht in der folgenden Tabelle beschrieben werden, ist Rücksprache mit dem KSB-Kundendienst erforderlich. Tabelle 8: Störungshilfe Störungen Mögliche Ursache Beseitigung Pumpe läuft, fördert aber nicht... -
Seite 25: Zugehörige Unterlagen
9 Zugehörige Unterlagen 9 Zugehörige Unterlagen 9.1 Explosionszeichnung mit Einzelteileverzeichnis Abb. 11: Explosionszeichnung Ama-Drainer N Ama-Drainer N 301/302/303/358 25 von 30... - Seite 26 9 Zugehörige Unterlagen Tabelle 9: Einzelteileverzeichnis Teile-Nr. Teile-Benennung Pumpengehäuse Druckgehäuse Laufrad Arretierscheibe für Schwimmer Griff Rückschlagklappe und Reinigungsöff- nung 79-1.1 Schaltautomatik (außen) Motor Kabel Ama-Drainer N 301/302/303/358 26 von 30...
-
Seite 27: Eg-Konformitätserklärung
