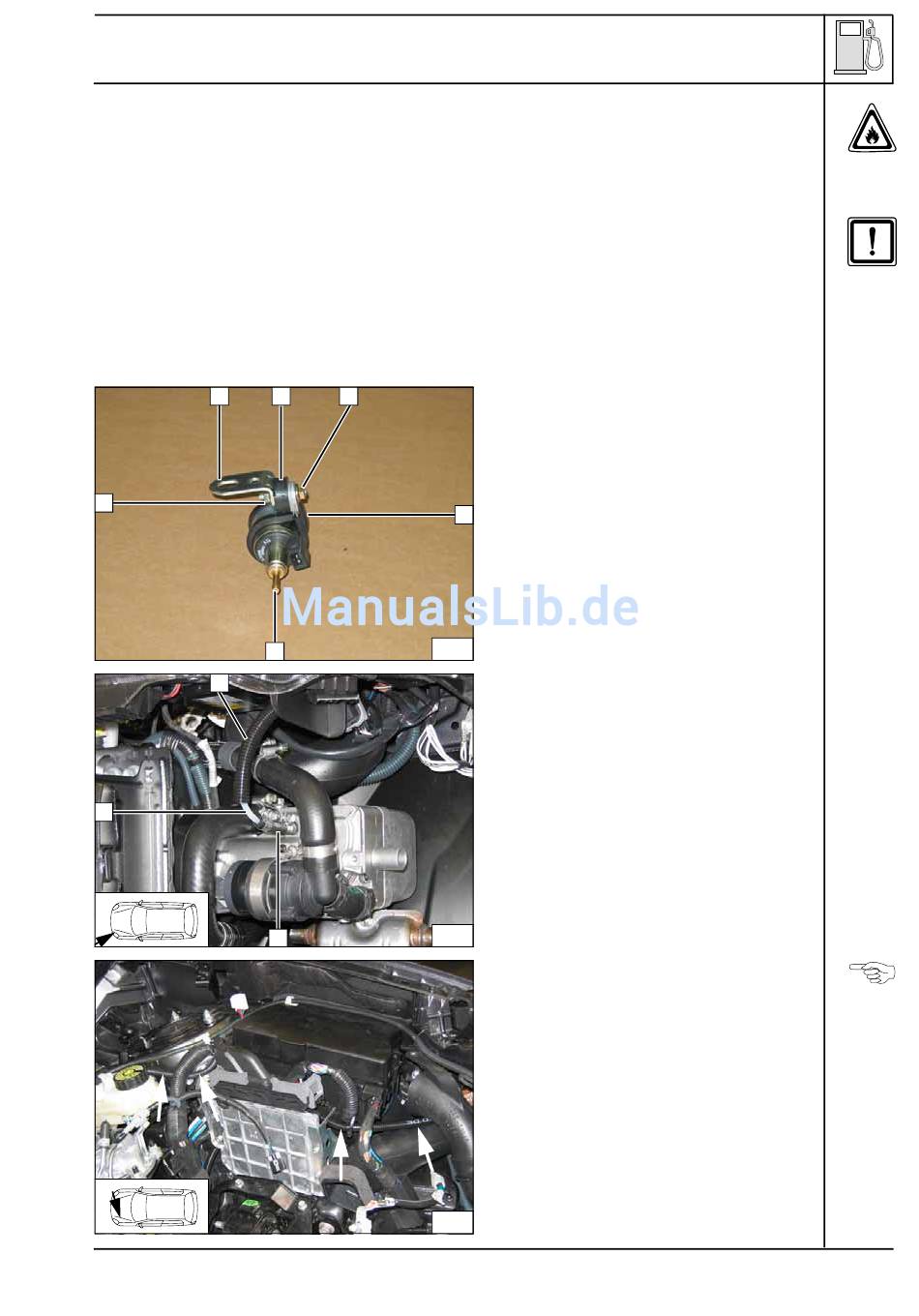

Brennstoffeinbindung

VORSICHT!
Tankdeckelverschluß des Fahrzeugs öffnen, Tank belüften und Tankverschluß wieder schließen!
Auslaufenden Kraftstoff mit geeignetem Behälter auffangen!
Brennstoffleitung und Kabelbaum Dosierpumpe so verlegen, dass sie gegen Steinschlag geschützt
sind! Wenn nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern!
An scharfen Kanten Brennstoffleitung und Kabelbaum mit Scheuerschutz versehen!
ACHTUNG!
Verlegung Brennstoffleitung und Kabelbaum zur Dosierpumpe erfolgt gemäß Schema Kabelbaumver-
legung.
1
3
1
3
1311949C
2 3
38
5
39
2
40
1 Winkel
2 Schwingmetallpuffer
3 Bundmutter M6 [2x]
4 Gummierte Rohrschelle
5 Dosierpumpe
4
Brennstoffleitung 3 am Heizgerät anschlie-
ßen und in Wellrohr Ø 10mm 1 einziehen
2 Schlauchstück, Schlauchschellen Ø 10mm
[2x]
Wellrohr mit Brennstoffleitung zur Spritzwand
verlegen!
Toyota Auris
Dosier-
pumpe vor-
montieren
Anschluss
am Heizge-
rät
Leitungen
verlegen
20
