Webasto Thermo Top P Einbauanleitung Seite 18

1
A
1
B
1311949C
2
30
B
A
B
31
C
32
1
2
3
33

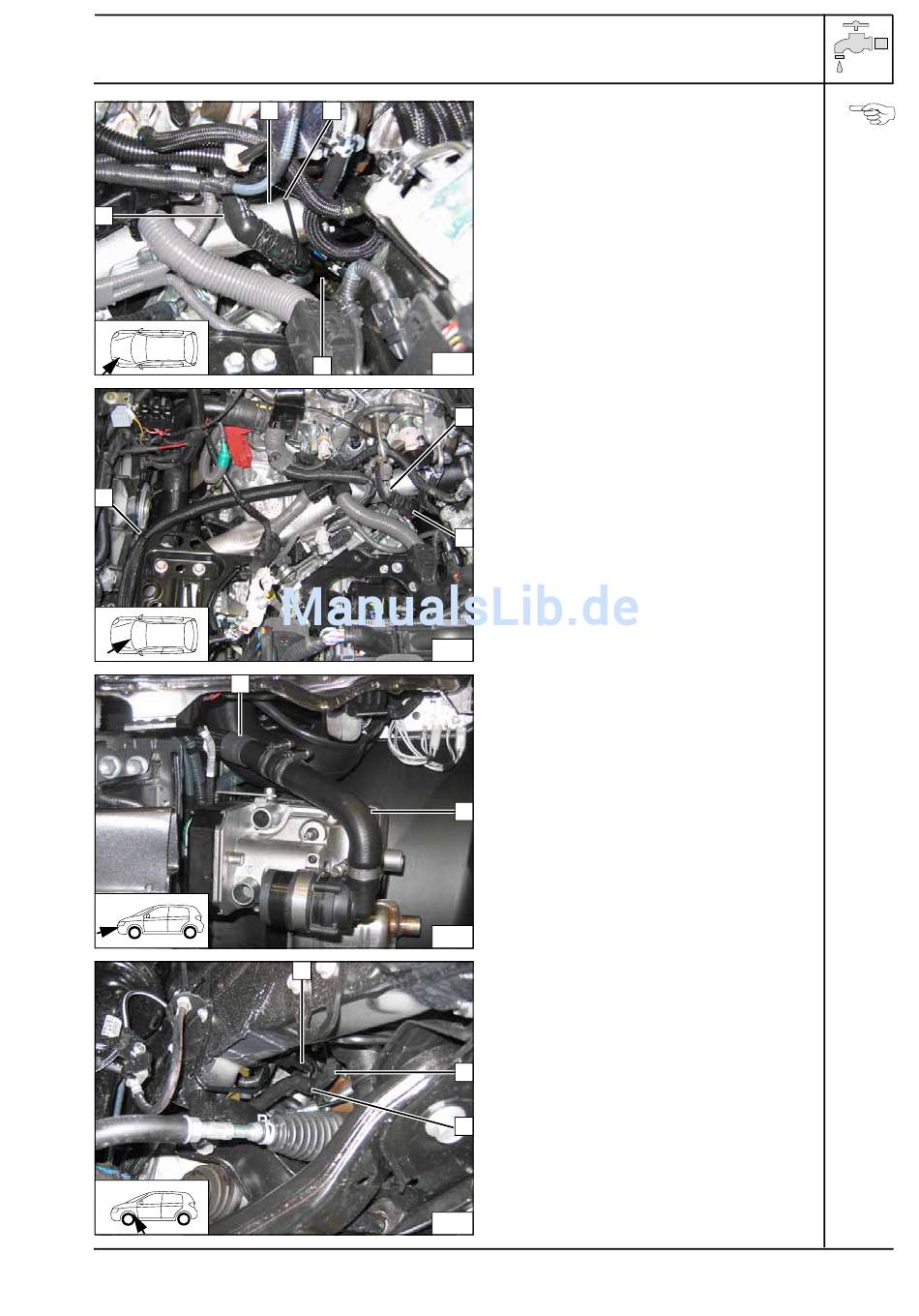

Toyota Auris
Schlauch B zwischen Motor und Ladeluftrohr
1 zum Kühler verlegen und mit Schlauch A
verbinden.
2 Kabelbinder [2x]
1 Kabelbinder
1 Fahrzeugeigene Leitung
2 Schlauch Wärmetauschereingang
3 Schlauchhalter
Anschluss
am Motor-
ausgang
Verlegung
im Motor-
raum
Anschluss
am Heizge-
räteein-
gang
Schlauch
Wärmetau-
scherein-
gang
befestigen
18
