Wassereinbindung - Webasto Thermo Top P Einbauanleitung

Wassereinbindung

ACHTUNG!
Alle Schlauchschellen mit 2,0 + 0,5 Nm festziehen!
Auslaufendes Kühlmittel ist mit geeignetem Behälter aufzufangen!
Wasserschläuche knickfrei verlegen! Wenn nicht anders beschrieben, erfolgt die Befestigung mit Ka-
belbindern! Schlauch- und Federbandschellen so positionieren, dass kein anderer Schlauch beschä-
digt werden kann!

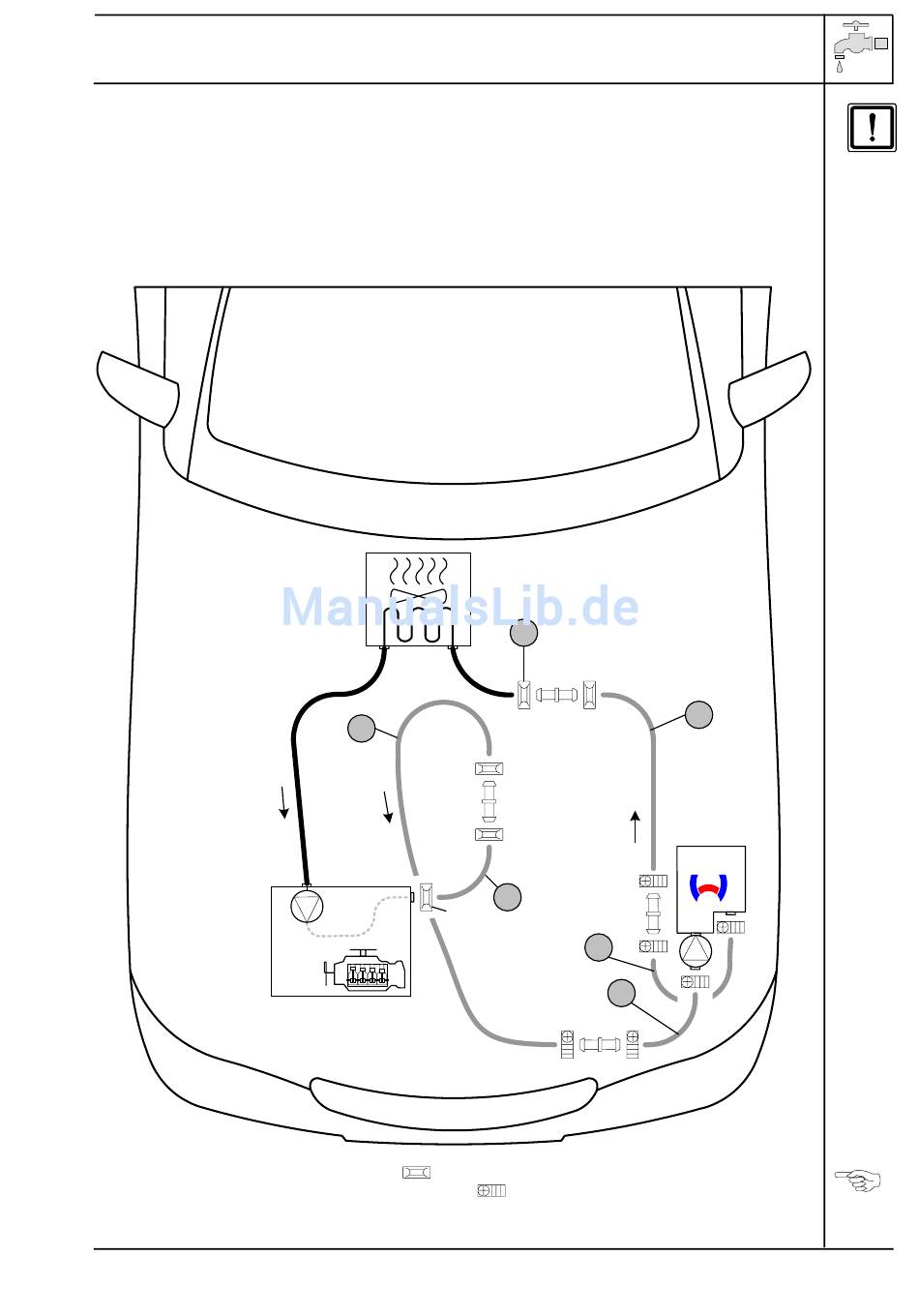

Die Einbindung erfolgt „Inline" gemäß nachfolgendem Schema:
Alle nicht bezeichneten Federbandschellen
= Ø 18x20! Alle nicht bezeichneten Schlauchschellen
bandschelle
1311949C
1
B
Ø 25
A
Ø 22
= Ø 27mm! Alle nicht bezeichneten Verbindungsrohre
= Ø 20-27mm! 1 = Fahrzeugeigene Feder-
Toyota Auris
Ø 17x20
E
Ø 20x20
D
C
Ø 20x20
Schema
Wasserver-
legung
16
