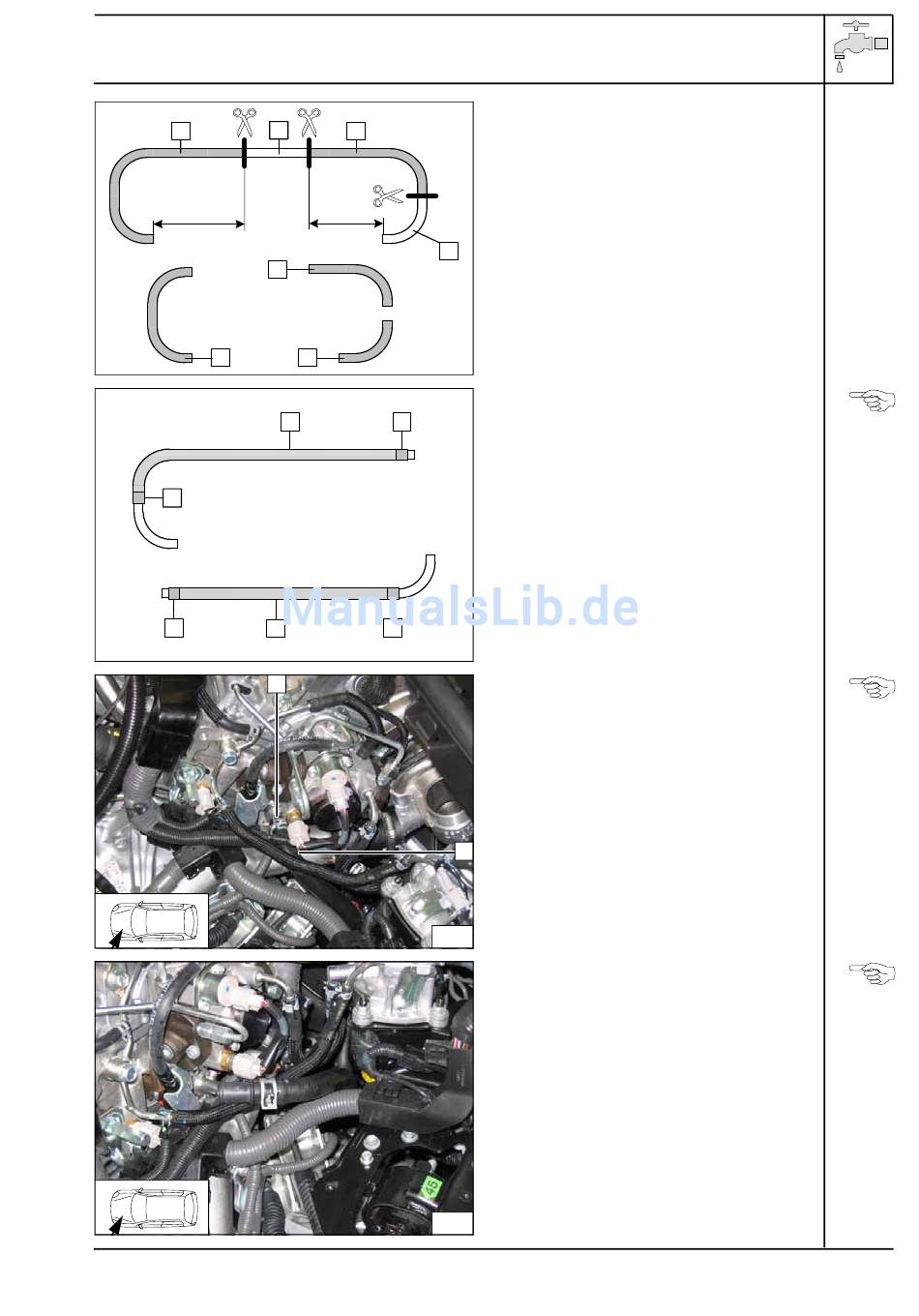

Webasto Thermo Top P Einbauanleitung Seite 17

B
b
D
1
1
1311949C
X
E
e
X
C
A
B 1
E 1
1
28
29
b = 900mm
e = 560mm
Abschnitt X entsorgen
A Beiliegender 90°-Formschlauch 15x18
C Beiliegender 90°-Formschlauch 20x20
D Beiliegender 180°-Formschlauch 20x20
Flechtschutzschläuche auf Schlauch B und E
aufschieben und ablängen.
Schrumpfschlauch zuschneiden.
1 Schrumpfschlauch 25mm [4x]
Schlauch Wärmetauschereingang 2 vom Mo-
toraustritt abziehen. Die Federbandschelle 1
wird wieder benötigt!
2
Schlauch Wärmetauschereingang gemäß
Abbildung vormontieren und anschließend
zur Spritzwand verlegen.
Toyota Auris
Wasser-
schläuche
ablängen
Wasser-
schläuche
vorberei-
ten
Trennstelle
Schlauch
Wärmetau-
scherein-
gang
vorberei-
ten
17
