Webasto Thermo Top E Einbaudokumentation
Vw golf vi, golf plus, golf variant
Vorschau ausblenden
Andere Handbücher für Thermo Top E:
- Einbauanleitung (47 Seiten) ,
- Einbaudokumentation (43 Seiten) ,
- Einbauanweisungen (40 Seiten)
Inhaltsverzeichnis
Werbung

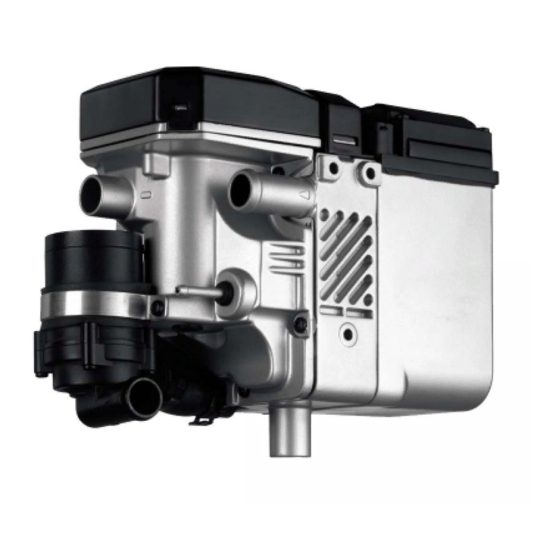

Wasser-Heizgerät
Zusatzheizung Thermo Top E
Zusatzheizung Thermo Top C
Zusatzheizung Thermo Top P
Einbaudokumentation
VW Golf VI, Golf Plus, Golf Variant
1.2 und 1.4 TSI
ab Modell 2008
Linkslenker
ACHTUNG!
Warnung vor Gefahr:
Das unsachgemäße Einbauen oder Reparieren von Webasto Heizsystemen kann Feuer ver-
ursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch können schwere
oder tödliche Verletzungen hervorgerufen werden.
Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es eines
speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und eine Spezial-
ausrüstung.
Es dürfen nur Originalteile von Webasto verwendet werden. Siehe dazu auch Zubehörkatalog
Luft- und Wasserheizgeräte von Webasto.
Versuchen Sie NIEMALS, Webasto Heiz- oder Kühlsysteme einzubauen oder zu repa-
rieren, wenn Sie das Firmentraining nicht erfolgreich abgeschlossen und dabei die
notwendigen technischen Fähigkeiten erworben haben und die für einen sachgerech-
ten Einbau und Reparatur nötigen technischen Dokumentationen, Werkzeuge und
Ausrüstungen nicht zur Verfügung stehen.
Befolgen Sie IMMER alle Webasto Einbau- und Reparaturanleitungen, und beachten Sie alle
Warnhinweise.
Webasto übernimmt keine Haftung für Mängel und Schäden, die auf einen Einbau durch un-
geschultes Personal zurückzuführen sind.
Ident.-Nr.: 1314421C
e1
00 0003
e1
00 0002
e1
00 0104
Schutzgebühr 10,- Euro
Feel the drive
© Webasto AG
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Webasto Thermo Top E
Inhaltszusammenfassung für Webasto Thermo Top E
- Seite 1 Das unsachgemäße Einbauen oder Reparieren von Webasto Heizsystemen kann Feuer ver- ursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch können schwere oder tödliche Verletzungen hervorgerufen werden. Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es eines speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und eine Spezial- ausrüstung.
-
Seite 2: Inhaltsverzeichnis
VW Golf VI, Golf Plus, Golf Variant Inhaltsverzeichnis Gültigkeit Abgas vorbereiten Heizgerät / Einbaukit Heizgerät montieren Vorwort Brennstoff Allgemeine Hinweise Kühlmittelkreislauf Spezialwerkzeug 1.2 Schaltgetriebe Erläuterungen zum Dokument 1.4 90kW Schaltgetriebe Vorarbeiten 1.4 90kW DSG Einbauort Heizgerät 1.4 118 kW Schaltgetriebe Elektrik Alle Fahrzeuge Sicherungshalter und K3-Relais... -
Seite 3: Heizgerät / Einbaukit
VW Golf VI, Golf Plus, Golf Variant Heizgerät / Einbaukit Menge Bezeichnung Bestell-Nr.: Handelslieferumfang Thermo Top E / C / P siehe Preisliste Einbaukit VW Golf VI, Golf Plus, Golf Variant 1.2 und 1.4 TSI 1314420B Bedienelement siehe Preisliste Zusätzlich erforderlich bei Climatronic... -
Seite 4: Erläuterungen Zum Dokument
Gefahr von Verletzungen oder tödlichen Un- fällen besondere Gefahr der Beschädigung von Bauteilen besondere Brand- und Explosionsgefahr Verweis auf allgemeine Einbauanweisung der Webasto Komponente bzw. auf fahrzeugspezifische Unterlagen des Herstellers Hinweis auf eine technische Besonderheit Der Pfeil im Fahrzeugpiktogramm zeigt die Position am... -
Seite 5: Vorarbeiten
VW Golf VI, Golf Plus, Golf Variant Vorarbeiten Achtung! - Tankdeckel öffnen, Tank belüften - Tankdeckel wieder schließen - Druck im Kühlsystem ablassen! - Fabriknummer vom Typschild Original auf das Typschild Duplikat übertragen - Die nicht zutreffende Jahreszahl auf dem Duplikatschild entfernen - Duplikatschild (Typschild) an geeigneter Stelle sichtbar anbringen - Batterie abklemmen! - Batterie mit Batterieträger kpl.ausbauen... -
Seite 6: Elektrik
VW Golf VI, Golf Plus, Golf Variant Elektrik Kabelbaumverlegung Kabelbaumdurchführung Überlängen vom Kabelbaum 1 im Kabelkanal 2 1 Fzg.eigene Kabelbaumdurchführung unterhalb der Batterie verlegen und mit Kabel- bindern sichern! Schema Kabelbaum Dosierpumpe erst Kabel- später zusammen mit Brenn- baumverle- stoffleitung entlang der fahr- gung zeugeigenen Kraftstoffleitungen am Unterboden verlegen... -
Seite 7: Sicherungshalter Und K3-Relais
VW Golf VI, Golf Plus, Golf Variant Sicherungshalter und K3-Relais Bohrungen 3 von hinten für Senkkopfschrau- ben M5 ansenken! 1 Abdeckung Sicherungs-/Relaisträger im Bohrun- Motorraum gen in Ab- 2 Steg im schraffierten Bereich wegschnei- deckung 3 Bohrung Ø 5 [2x] 1 Senkkopfschraube M5x12 [2x] Montage Siche-... -
Seite 8: Gebläseansteuerung Climatic
T10k rt/ws rt/ge 4² 4² (sw/ge) 4² 4² J301 rt/sw 4² Bauteile Webasto Bauteile Fahrzeug Farben und Symbole Heizgerät TT-C/P/E Gebläsemotor 6-poliger Stecker HG Sicherung 40A (abhängig von je- gelb weiliger Sicherungsbelegung) Sicherung 25A schwarz Golf VI = SC22 bzw. SC40 Gebläserelais... - Seite 9 VW Golf VI, Golf Plus, Golf Variant Golf VI und Variant Anschluss am Sicherungsträger 2 (Armatu- rentafel oben links). Leitung rt/ge 4² 1 am Si- cherungsausgang SC 22 bzw. SC40 herauslösen (abhängig von jeweiliger Fzg.- Anschluss Ausstattung). Siche- rungsträ- Leitung rt 4 von K3/87a mit angecrimptem Standard-Power-Timer in Sicherungsaus- gang SC 22 bzw.
-
Seite 10: Gebläseansteuerung Climatronic
4² T10k 0,75² sw/ws 0,75² rt/ws IPCU 4² 4² 0,35² gn/ws J126 Bauteile Webasto Bauteile Fahrzeug Farben und Symbole Heizgerät TT-C/P/E Sicherung 40A (abhängig von 6-poliger Stecker Hg jeweiliger Sicherungsbele- weiß gung) SC22 bzw. SC56 Gebläserelais schwarz Sicherung 25A gegen... - Seite 11 VW Golf VI, Golf Plus, Golf Variant Golf VI und Variant Verbindungen gemäß Schaltplan herstellen. Lage der freien Steckplätze abhängig von je- weiliger Fzg.- Ausstattung! Sockel Hinweis: IPCU mon- Bei neuer Form des Sicherungsträgers IPCU- tieren Sockel 1 mit Kabelbindern befestigen! 1 Sockel IPCU Leitung rt K3/87a 1 isolieren und wegbinden.
- Seite 12 VW Golf VI, Golf Plus, Golf Variant Kabelbaum IPCU 2 an Traverse 1 zur Mittel- konsole verlegen! Kabel- baum von IPCU verle- Alle Fahrzeuge Kabelbaum IPCU 1 zur Mittelkonsole verle- gen. Kabel- baum von IPCU verle- Kabelbaum IPCU 1 zur Gebläseeinheit verle- gen.
-
Seite 13: Vorwahluhr, Option Sommer-/Winterschalter
VW Golf VI, Golf Plus, Golf Variant Vorwahluhr, Option Sommer-/Win- terschalter Golf VI und Variant 1 Vorwahluhr Vorwahl- 2 Bohrung Ø 12; Sommer-/Winterschalter Golf Plus 1 Vorwahluhr 2 Bohrung Ø 12; Sommer-/Winterschalter Vorwahl- Option Telestart Golf VI und Variant Halter 3 an Position 1 auf Ø 6,5 aufbohren! Empfän- 1 Vorhandene Bohrung, Schraube M6x20, ger montie-... - Seite 14 VW Golf VI, Golf Plus, Golf Variant Golf Plus Untere Lasche vom Halter gem. Bild um 90° abwinkeln und Bohrung auf Ø 6,5 aufbohren! 1 Empfänger Empfän- 2 Halter ger montie- 3 Schraube M6, Karosseriescheibe (zwi- schen Halter und Armaturenträger), Karos- seriescheibe (von aussen), Bundmutter 4 Armaturenträger, vorhandenen Bohrung 1 Antenne...
-
Seite 15: Heizgerät Vormontieren
VW Golf VI, Golf Plus, Golf Variant Heizgerät vormontieren 1 Ejotstehbolzen Heizgerät vormontie- 1 Brennluftleitung a = 250 Abschnitt X entsorgen Brennluft- leitung ab- längen An Positionen 2 jeweils eine Scheibe zwi- schen Heizgerät und Halter einfügen! 1 Distanzmutter M6x30 2 Ejotschraube, Scheibe [je 2x] 3 Schlauchschelle Ø... -
Seite 16: Abgas Vorbereiten
VW Golf VI, Golf Plus, Golf Variant Abgas vorbereiten 1 Abgasleitung a = 190 2 Abgasendstück b = 240 Abgaslei- tung ablän- Abschnitt X entsorgen Isolierung 2 auf Abgasleitung aufschieben! 1 Schlauchklemme [2x] Abgaslei- tung vor- montieren 1 Schlauchklemme 2 Schalldämpfer 3 Schraube M6x16, Federring an Distanz- mutter 4 Abgasendstück... -
Seite 17: 2 1 Einbauort Vorbereiten
VW Golf VI, Golf Plus, Golf Variant Einbauort vorbereiten Karosseriescheiben mit Kit o.ä. gegen Herun- terfallen sichern! 1 Karosseriescheibe auf fzg.eigenem Steh- Einbauort bolzen [3x] vorberei- 2 Kantenschutz 100 Heizgerät montieren 1 Karosseriescheibe, Bundmutter M8 [3x] Heizgerät montieren Auf Freigängigkeit der Abgasanlage zu fzg.eigenen Bauteilen und Leitungen achten! 1 Abgasleitung 2 Fzg.eigene Kabelbäume (mit Kabelbin-... -
Seite 18: Brennstoff
VW Golf VI, Golf Plus, Golf Variant Brennstoff VORSICHT! Tankdeckelverschluß des Fahrzeugs öffnen, Tank belüften und Tankverschluß wieder schließen! Auslaufenden Kraftstoff mit geeignetem Behälter auffangen! Brennstoffleitung und Kabelbaum Dosierpumpe so verlegen, dass sie gegen Steinschlag geschützt sind! Wenn nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern! An scharfen Kanten Brennstoffleitung und Kabelbaum mit Scheuerschutz versehen! ACHTUNG! Verlegung Brennstoffleitung und Kabelbaum zur Dosierpumpe erfolgt gemäß... - Seite 19 VW Golf VI, Golf Plus, Golf Variant 1 Schwingmetallpuffer, Karosseriescheibe, Bundmutter M6 2 Verschluß-Stopfen demontiert Schwing- metallpuf- montieren 1 Kabelbaum Dosierpumpe, Stecker mon- tiert 2 Gummierte Rohrschelle mit Bundmutter an Schwingmetallpuffer befestigt 3 Dosierpumpe 4 Stopfen wieder montiert Dosier- 5 Schlauchstück, Schlauchschelle Ø 10 [2x] pumpe 6 Brennstoffleitung montieren...
- Seite 20 VW Golf VI, Golf Plus, Golf Variant 3 mm vom Blindverschluss 1 abschneiden ! 2 Tankarmatur Blindver- schluss abschnei- Auf ausreichenden Abstand zu benachbarten Bauteilen achten, insbesondere zur Füll- standsanzeige! 1 Caillauschelle Ø 13,5 2 Brennstoffleitung Anschluss 3 Caillauschelle Ø 10 Tankarma- 4 Formschlauch mit Steigrohr 1 Schlauchstück, Schlauchschelle Ø...
-
Seite 21: Kühlmittelkreislauf
VW Golf VI, Golf Plus, Golf Variant Kühlmittelkreislauf ACHTUNG! Auslaufendes Kühlmittel ist mit geeignetem Behälter aufzufangen! Schläuche knickfrei verlegen! Wenn nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern! Schellen so positionieren, dass kein anderer Schlauch beschädigt werden kann! Bei der Montage der Schläuche ist das Heizgerät mit Kühlmittel zu befüllen! Der Anschluss erfolgt „Inline“... -
Seite 22: Schaltgetriebe
VW Golf VI, Golf Plus, Golf Variant 1.2 Schaltgetriebe Abschnitt X entsorgen. Schläuche ablängen Flechtschutzschläuche auf Schlauch A und C aufschieben, ablängen und einschrumpfen! 1 Schrumpfschläuche [4x] Schläuche vormontie- Schellenschloß 1 [2x] zum Motor drehen! Schellen drehen Schlauch Motorausgang / Wärmetauscher- eingang 2 am Stutzen Motorausgang abzie- hen! Federbandschelle 1 wird wieder verwendet! - Seite 23 VW Golf VI, Golf Plus, Golf Variant Schlauch A mit 180° Bogen auf Stutzen Mo- torausgang montieren! 1 Fzg.eigene Federbandschelle Anschluss Motoraus- gang Verlegung Motorraum Brennluftschalldämpfer zu Demonstrations- zwecken weggebunden. Anschluss Heizgerät Verlegung Motorraum 1314421C...
-
Seite 24: 90Kw Schaltgetriebe
VW Golf VI, Golf Plus, Golf Variant Profilgummi sw 2 in Verbindungsstelle einset- zen. 1 Schlauch Wärmetauschereingang Anschluss Wärmetau- scherein- gang Profilgummi sw 2 an Halterung Schaltbetäti- gung ausrichten. Schläuche ausrichten und mit Kabelbinder 3 an fzg.eigenen Schlauch befestigen. Auf ausreichenden Abstand zu benachbarten Bauteilen achten, insbesonde- re zur Schaltbetätigung. - Seite 25 VW Golf VI, Golf Plus, Golf Variant Flechtschutzschläuche auf Schlauch A und C aufschieben, ablängen und einschrumpfen! 1 Schrumpfschläuche [4x] Schläuche vormontie- Schellenschloß 1 [4x] zum Motor drehen! Schellen drehen Schlauch Motorausgang / Wärmetauscher- eingang 2 am Stutzen Motorausgang abzie- hen! Federbandschelle 1 wird wieder verwendet! Trennstelle...
- Seite 26 VW Golf VI, Golf Plus, Golf Variant Verlegung Motorraum Brennluftschalldämpfer zu Demonstrations- zwecken weggebunden. Anschluss Heizgerät Verlegung Motorraum 1 Schlauch Wärmetauschereingang 2 Fzg.eigene Federbandschelle Anschluss Wärmetau- scherein- gang 1314421C...
-
Seite 27: 90Kw Dsg
VW Golf VI, Golf Plus, Golf Variant Profilgummi sw 1 an Halterung Schaltbetäti- gung ausrichten. Schlauch A und C mit Ka- belbinder 2 an fzg.eigenen Schlauch befestigen! Verlegung Motorraum Schläuche ausrichten und mit Kabelbinder 2 an fzg.eigenen Schlauch befestigen. Auf aus- reichenden Abstand zum Stecker 1 achten, ggfs. - Seite 28 VW Golf VI, Golf Plus, Golf Variant Flechtschutzschläuche auf Schlauch A und C aufschieben, ablängen und einschrumpfen! 1 Schrumpfschläuche [4x] Schläuche vormontie- 1 Kantenschutz schmal 50 2 Massekabel gerade biegen Kanten- schutz ein- setzen Schlauch Motorausgang / Wärmetauscher- eingang 1 am Stutzen Motorausgang abzie- hen! Federbandschelle 2 wird wieder verwendet! Trennstelle...
- Seite 29 VW Golf VI, Golf Plus, Golf Variant Verlegung Motorraum Brennluftschalldämpfer zu Demonstrations- zwecken weggebunden. Anschluss Heizgerät Verlegung Motorraum Schlauch A mit 180° Bogen auf Stutzen Mo- torausgang montieren! 1 Fzg.eigene Federbandschelle Anschluss Motoraus- gang 1314421C...
- Seite 30 VW Golf VI, Golf Plus, Golf Variant 1 Schraube M6x20, Bundmutter 2 Winkel 3 Gummierte Rohrschelle Ø 29 [2x] Schläuche befestigen 1 Bohrung Ø 6 2 Batterieträger Batterieträ- ger vorbe- reiten Batterieträger 2 montieren. Clipkabelbinder 1 um Schlauch A und C lose montieren! Schläuche befestigen Clipkabelbinder unterm Batterieträger ver-...
-
Seite 31: 118 Kw Schaltgetriebe
VW Golf VI, Golf Plus, Golf Variant Schläuche ausrichten Profilgummi sw 1 mit Kabelbinder 3 an Schlauch A befestigen. Winkel an Position 2 zur fzg.eigenen Bohrung ausrichten! Schläuche befestigen Batterie einsetzen. Auf ausreichenden Ab- stand zu benachbarten Bauteilen achten! 1 Winkel 2 Fzg.eigene Schraube Schläuche befestigen... - Seite 32 VW Golf VI, Golf Plus, Golf Variant Flechtschutzschläuche auf Schlauch A und C aufschieben, ablängen und einschrumpfen! 1 Schrumpfschläuche [4x] Schläuche vormontie- 1 Clipkabelbinder [2x] 2 Halter Wasserschläuche Halter Wasser- schläuche vorberei- 1 Schraube M6x20, fzg.eigene Bohrung, Bundmutter 2 Halter Wasserschläuche Halter Wasser- schläuche...
- Seite 33 VW Golf VI, Golf Plus, Golf Variant 1 Schlauch Wärmetauschereingang Anschluss Wärmetau- scherein- gang Verlegung Motorraum Brennluftschalldämpfer zu Demonstrations- zwecken weggebunden. Anschluss Heizgerät Schlauch A mit 180° Bogen auf Stutzen Mo- torausgang montieren! 1 Fzg.eigene Federbandschelle Anschluss Motoraus- gang 1314421C...
- Seite 34 VW Golf VI, Golf Plus, Golf Variant Lochband 2 an Position 3 auf Ø 8,5 aufboh- ren! 1 Schraube M6x20, Bundmutter 3 Fzg.eigene Schraube 4 Gummierte Rohrschelle Ø 29 [2x] Schläuche befestigen Auf ausreichenden Abstand zu benachbarten Bauteilen achten! Schläuche ausrichten Schlauch A und C mit Clipkabelbinder 1 [2x] fixieren!
-
Seite 35: Alle Fahrzeuge
VW Golf VI, Golf Plus, Golf Variant Alle Fahrzeuge Die Postion vom Ablaufrohr kann variieren! Scheuerschutz 2 [2x] gemäß Abbildung auf Luftfilterkasten 1 kleben! Luftfilter- kasten vor- bereiten Variante 1: Wenn Ablaufrohr 1 wie dargestellt vorhan- den, dann parallel zum Wasserschlauch C verlegen! Luftfilter- gehäuse... -
Seite 36: Abgas
VW Golf VI, Golf Plus, Golf Variant Abgas Auf ausreichenden Abstand des Abgasend- stücks zum Getriebe und zur Radhausver- kleidung achten! (Bild zeigt Fahrzeug mit DSG) Abgasend- stück aus- 1 Radhausverkleidung richten Dämmung, wenn vorhanden, an Position 2 entfernen! 1 Unterfahrschutz 2 Bohrung Ø... -
Seite 37: Abschließende Arbeiten
- Kanal 15 auswählen - Geben Sie den neuen Wert „100“ ein (der Wert 100 entspricht 50%) - Speichern Sie die Einstellungen Feel the drive Webasto AG Postfach 80 D-82131 Stockdorf / Germany National Hotline: 01805 93 22 78 (14 Cent aus dem deutschen Festnetz) Hotfax: 0395 5592 353 Hotmail: technikcenter@webasto.com... -
Seite 38: Bedienungshinweise Für Den Endkunden
VW Golf VI, Golf Plus, Golf Variant Bedienungshinweise für den Endkunden Bitte Seite entnehmen und der Fahrzeug- Bedienungsanleitung beifügen! Hinweis: Wir empfehlen die Heizzeit auf die Fahrzeit abzustimmen. Heizzeit = Fahrzeit Beispiel: Bei einer Fahrzeit von ca. 20min (einfache Strecke) empfehlen wir eine Einschaltdauer von 20min nicht zu überschreiten.
