Einbindung Elektrik - Webasto Thermo Top P Einbauanleitung
Toyota auris, diesel, ab modell 2007, nur für linkslenker
Vorschau ausblenden
Andere Handbücher für Thermo Top P:
- Einbauanleitung (36 Seiten) ,
- Einbaudokumentation (41 Seiten) ,
- Einbau & bedienungsanleitung (19 Seiten)
Inhaltsverzeichnis
Einbindung Elektrik
Sicherungshalter, K3-Relais
1 Schraube M6x20, Federring, Karosserie-
scheibe an vorhandenem Gewinde
4 Schraube M5x16, Karosseriescheibe, Siche-
rungshalter 3, Winkel 2, K3-Relais 5, Bund-
mutter M5
1
5
4
1
Kabelbaumdurchführung
1 Gummitülle
1311949C
2
3
2
rt/sw
4

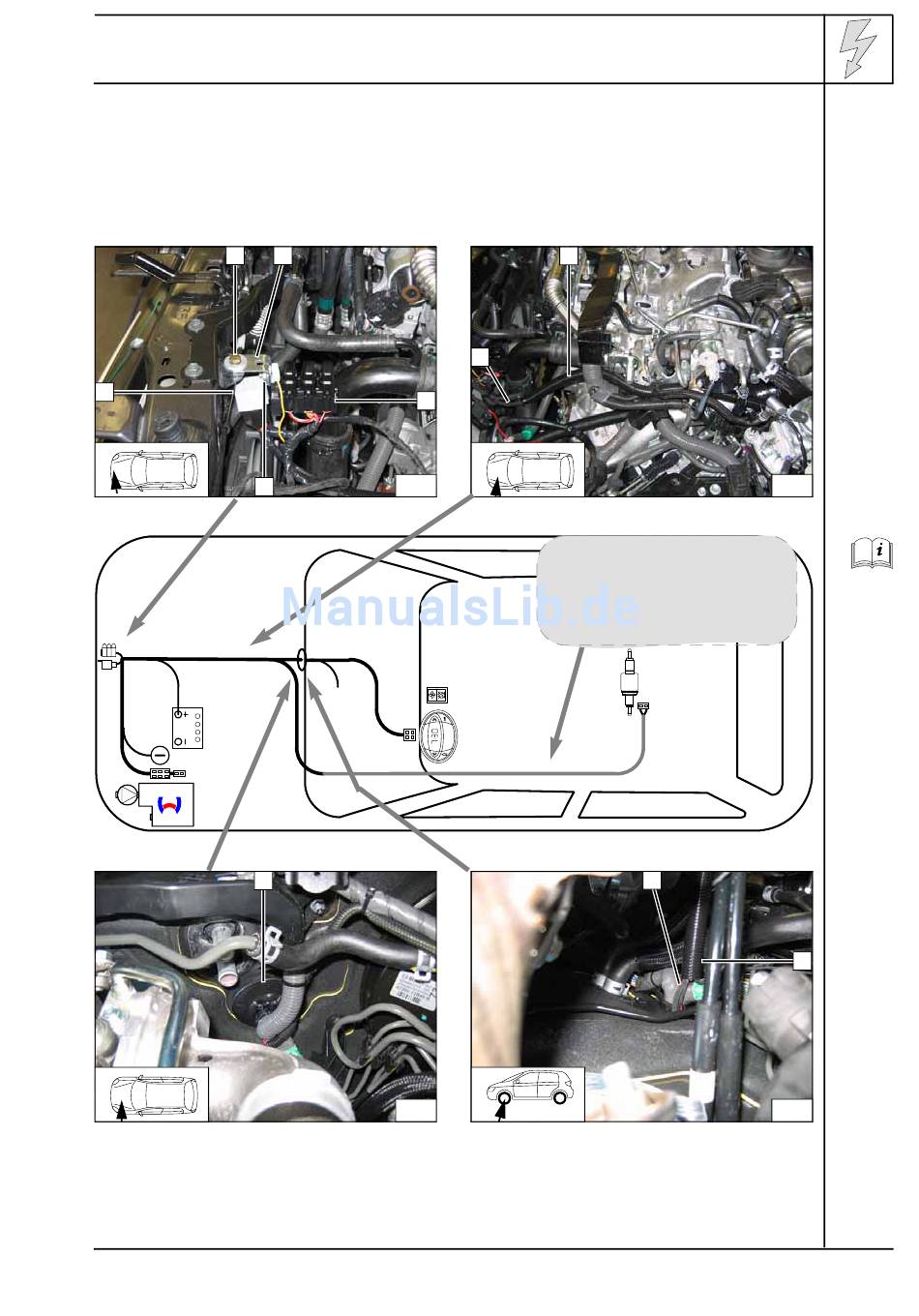

Kabelbaumverlegung
1 Wellrohr auf 700 mm kürzen
2 Kabelbaum Gebläseansteuerung und Vor-
wahluhr in Wellrohr einziehen und zusammen
gemäß Abbildung zur Spritzwand verlegen
1
2
Kabelbaum Dosierpumpe erst
später zusammen mit Brenn-
stoffleitung entlang der fahr-
zeugeigenen Kraftstoffleitungen
am Unterboden verlegen
Kabelbaumdurchführung
1 Kabelbaum Vorwahluhr und Gebläseansteue-
rung
2 Wellrohr
Toyota Auris
3
1
2
5
Schema
Kabel-
baumverle-
gung
