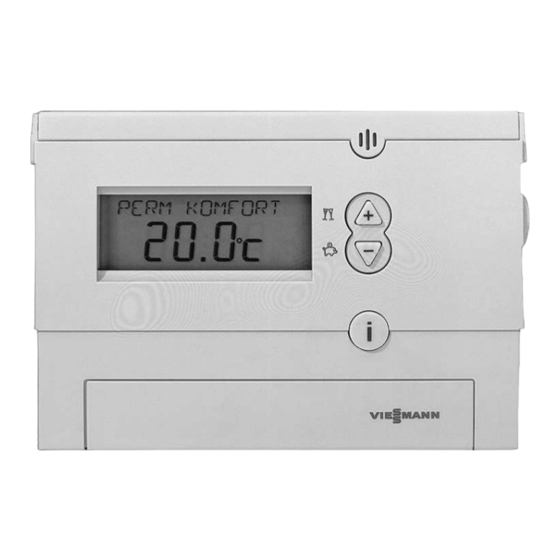

Viessmann Vitotrol 100 UTD Montageanleitung

Raumthermostat mit digitaler schaltuhr

Werbung

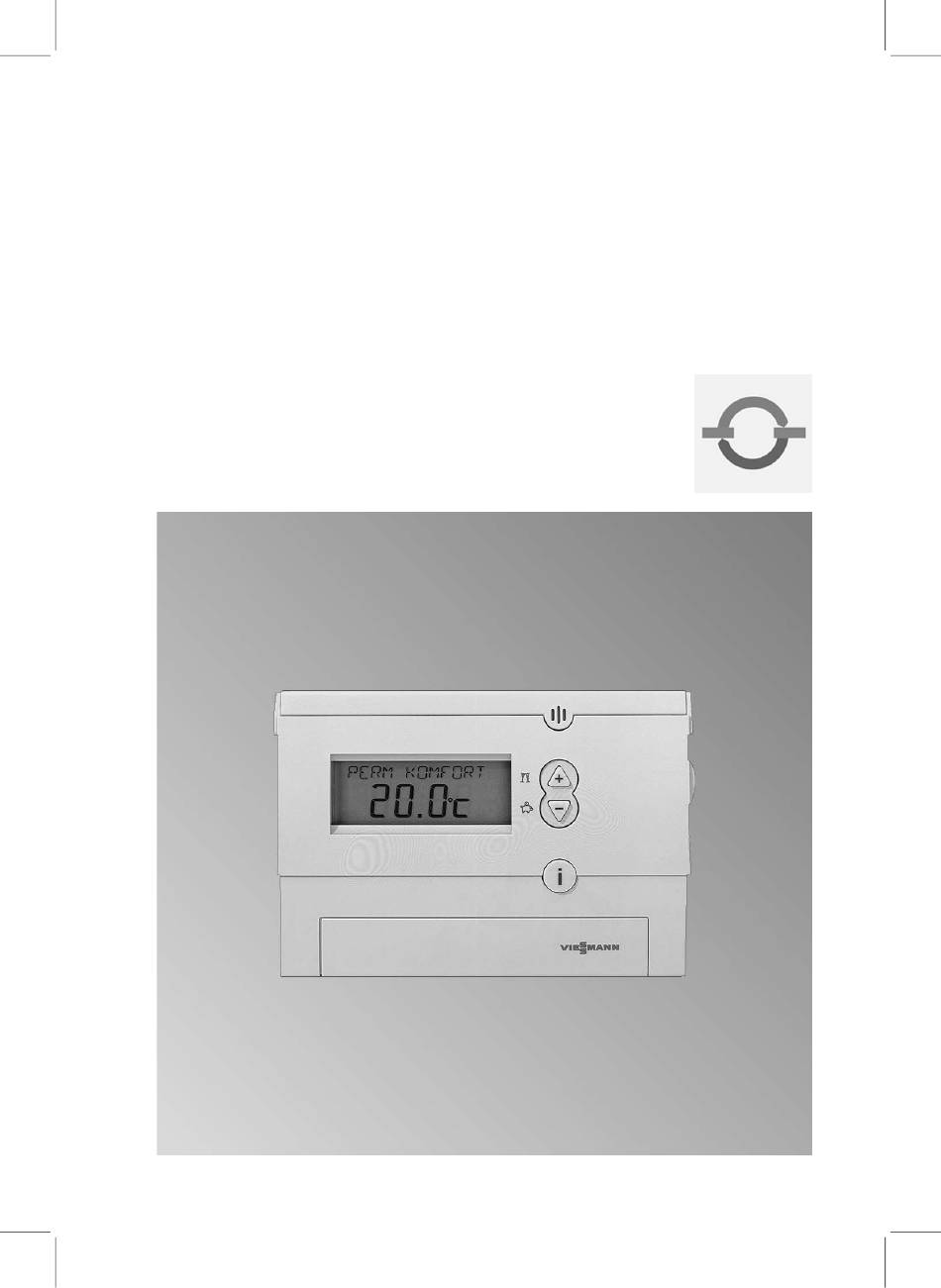

VIESMANN
Montageanleitung
für die Fachkraft
Vitotrol 100
Typ UTD
Raumthermostat mit digitaler Schaltuhr
Best.-Nr.: 7179 059
VITOTROL 100
Nach Montage entsorgen!
5851 594
12/2006

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Viessmann Vitotrol 100 UTD

  • Seite 1 VIESMANN Montageanleitung für die Fachkraft Vitotrol 100 Typ UTD Raumthermostat mit digitaler Schaltuhr Best.-Nr.: 7179 059 VITOTROL 100 Nach Montage entsorgen! 5851 594 12/2006...
  • Seite 2: Sicherheitshinweise

    Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheits- Vorschriften hinweise Beachten Sie bei Arbeiten Gefahr die gesetzlichen Vorschriften zur Dieses Zeichen warnt vor Per- Unfallverhütung, sonenschäden. die gesetzlichen Vorschriften zum Umweltschutz, Hinweis die berufsgenossenschaftlichen...
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Montagevorbereitung Montageort ....................Montageablauf Raumthermostat montieren................. Elektrischer Anschluss an Regelung ............Anschluss an Regelung mit Stecker gH ............ Anschluss an Regelung mit Stecker lH ............ Anschluss an Regelung mit Stecker a-D ..........Anschluss an Regelung mit Stecker CN2 ..........Anschluss an Regelung mit Klemme X3 ..........
  • Seite 4: Montageort

    Montageort Im Hauptwohnraum an einer Innen- In diesem Hauptwohnraum darf kein wand gegenüber von Heizkörpern weiteres Regelorgan vorhanden sein. Ca. 1,5 m vom Fußboden Falls an den Heizkörpern Thermostat- Nicht in der Nähe von Fenstern und ventile angebracht sind, müssen Türen diese immer ganz geöffnet sein.
  • Seite 5: Raumthermostat Montieren

    Raumthermostat montieren Elektrischer Anschluss an Regelung Hinweis Leitungen flach in den Sockel drücken.
  • Seite 6: Anschluss An Regelung Mit Stecker Gh

    Elektrischer Anschluss an Regelung (Fortsetzung) Anschluss an Regelung mit Stecker gH Empfohlene Anschlussleitung 2-adrige Leitung mit Leiterquer- schnitt 1,5 mm² für 230 V~ A Vitotrol 100, Typ UTD B Stecker gH zur Regelung C Brücke bei Anschluss entfernen Anschluss an Regelung mit Stecker lH Empfohlene Anschlussleitung 2-adrige Leitung mit Leiterquer- schnitt 1,5 mm²...
  • Seite 7: Elektrischer Anschluss An Regelung

    Elektrischer Anschluss an Regelung (Fortsetzung) Anschluss an externer Erweiterung H4 A Vitotrol 100, Typ UTD B Externe Erweiterung H4 für Vitopend und Vitodens Best.Nr :7197 227 C Stecker lH zur Regelung Empfohlene Anschlussleitung 2-adrige Leitung mit Leiterquer- schnitt 0,75 mm² für Kleinspannung...
  • Seite 8: Anschluss An Regelung Mit Stecker A-D

    Elektrischer Anschluss an Regelung (Fortsetzung) Anschluss an Regelung mit Stecker a-D Vitotrol 100 schaltet die Heizkreis- pumpe oder den Brenner. Empfohlene Anschlussleitung 2-adrige Leitung mit Leiterquer- schnitt 0,75 mm² für Kleinspannung A Vitotrol 100, Typ UTD B Stecker a-D zur Regelung C Brücke bei Anschluss entfernen Anschluss an Regelung mit Stecker CN2 Empfohlene Anschlussleitung...
  • Seite 9: Anschluss An Regelung Mit Klemme X3

    Elektrischer Anschluss an Regelung (Fortsetzung) Anschluss an Regelung mit Klemme X3 Vitotrol 100 schaltet die Heizkreis- pumpe oder den Brenner. Empfohlene Anschlussleitung 2-adrige Leitung mit Leiterquer- schnitt 0,75 mm² für Kleinspannung A Vitotrol 100, Typ UTD B Klemme X3 zur Regelung Anschluss an Regelung mit Klemmleiste Je nach Funktion Brücke C entfer- nen:...
  • Seite 10: Elektrischer Anschluss An Pumpe/Mischer

    Elektrischer Anschluss an Pumpe/Mischer Heizkreispumpe anschließen Vitotrol 100, Typ UTD bewirkt durch Ein- und Ausschalten der Heizkreispumpe eine Veränderung der Raumtemperatur. Gefahr Falsche Adernzuordnung kann zu schweren Verletzungen und Schäden am Gerät führen. Adern L1 und N nicht ver- tauschen. Empfohlene Anschlussleitung 2-adrige Leitung mit Leiterquer- schnitt 1,5 mm²...
  • Seite 11: Austausch Einer Regelung Rt Oder Uhrenthermostat F

    Elektrischer Anschluss an Pumpe/Mischer (Fortsetzung) A Vitotrol 100, Typ UTD D Sicherung, 6 A B Kontaktstellung entspricht E Hauptschalter Mischer Zu F Sicherung, max. 16 A C Mischer-Motor G Netzanschluss 230 V~ Falls erforderlich, Drehrichtung des Empfohlene Anschlussleitung Mischer-Motors ändern: 2-adrige Leitung mit Leiterquer- Umstecken der Buchsenleiste von schnitt 1,5 mm²...
  • Seite 12: Inbetriebnahme

    Austausch einer Regelung RT oder . . . (Fortsetzung) A Regelung RT oder Uhrenthermostat-F B Vitotrol 100, Typ UTD C Zu schaltende Komponente C Zu schaltende Komponente Inbetriebnahme 1. Batteriefach öffnen. 3. RES Reset-Taste 2. Papierstreifen entfernen. 4. a/b um Sprache zu wählen. Folgende Tasten drücken:...
  • Seite 13 Inbetriebnahme (Fortsetzung) 5. d zur Bestätigung. 7. d zur Bestätigung. 6. a/b um Uhrzeit und Datum ein- stellen.
  • Seite 14: Technische Daten

    Technische Daten Nennspannung Batterie LR 6 Nennbelastbarkeit des potentialfreien Kontakts max. 6(1) A, 230 V~ min. 1 mA, 5 V Umgebungstemperatur bei Betrieb 0 bis 50 °C bei Lagerung und Transport -10 bis 60 °C Schutzart IP 20 Schutzklasse Wirkungsweise der Abschaltung RS Typ 1B Klemmen geeignet für folgende Leitun- massive, eindrähtige Leitungen...
  • Seite 16 Viessmann Werke GmbH&Co KG D-35107 Allendorf Telefon:06452 70-0 Telefax:06452 70-2780 www.viessmann.de...
