Inhaltszusammenfassung für Viessmann Vitotrol 100 Typ RC

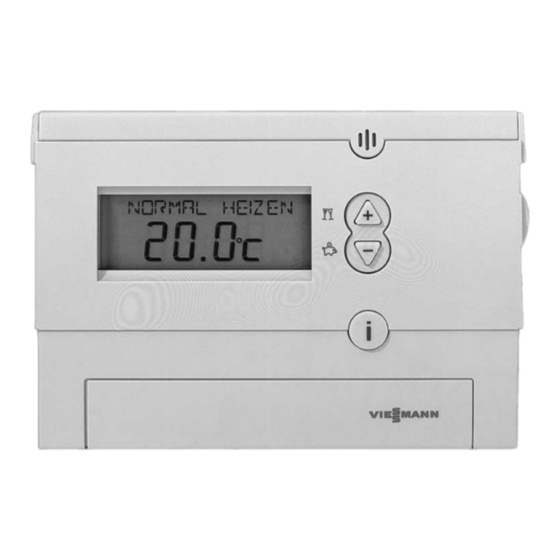

- Seite 1 VIESMANN Montageanleitung für die Fachkraft Vitotrol 100 Typ RC VITOTROL 100 Nach Montage entsorgen! 5352 937 4/2008...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheits- die berufsgenossenschaftlichen hinweise Bestimmungen, die einschlägigen Sicherheitsbedin- gungen der DIN, EN, DVGW, TRGI, Angaben mit dem Wort Hinweis ent- TRF und VDE. halten Zusatzinformationen. - Seite 3 Montageort Betrieb als FERNBEDIENUNG Die Vitotrol 100 wird als Kesselkreis- Anbringung in beliebigem Raum regelung (Konstantregelung) einge- Ca. 1,5 m vom Fußboden setzt. Betrieb als REGLER Die Vitotrol 100 wird als raumtempe- Nicht in der Nähe von Fenstern und raturgeführte Regelung (Raumtempe- Türen ratursensor) oder witterungsgeführte Nicht in Regalen und Nischen...
-
Seite 4: Elektrischer Anschluss
Vitotrol 100 montieren Elektrischer Anschluss Empfohlene Anschlussleitung: 2-adrige Leitung mit Leiterquer- Adern sind vertauschbar. schnitt min. 0,75 mm²... - Seite 5 Elektrischer Anschluss (Fortsetzung) A Anschlussklemmen neben der C Außentemperatursensor Regelung im Heizkessel (Zubehör) B Erweiterung Zonenregelung D Vitotrol 100, Typ RC (Zubehör) X1 BUS-Verbindung X2 Aufschaltung Potentialfreier Kontakt Externe Programm-Umschal- tung Wenn an der Regelung ein Außen- temperatursensor angeschlossen ist, wird der Heizkessel witterungsgeführt geregelt.
- Seite 8 Viessmann Werke GmbH&Co KG D-35107 Allendorf Telefon:06452 70-0 Telefax:06452 70-2780 www.viessmann.de...
