Montage- und Bedienungsanleitung
GU-SECURY Automatic mit A-Öff ner / A-Öff ner servo
Technisches Datenblatt
5

Montageanleitung

5.1 Allgemeine Hinweise zur Montage

Die Montage der elektrischen Bauteile erfordert besondere Sorgfalt, da Scheuerstellen, schad-
hafte Kabel, beschädigte Kontakte etc. sicherheitsrelevant sind und zum Ausfall des Systems
führen können. Versichern Sie sich vor der Montage vom einwandfreien Zustand der Bauteile.
Beachten Sie bitte unbedingt die Angaben der entsprechenden
Fräszeichnung!
Bei Unstimmigkeiten oder Rückfragen bezüglich der Montage wenden Sie sich bitte an Ihren
Vertriebspartner oder den Hersteller.
Allgemeine Kenntnisse der elektrischen und mechanischen Antriebsmontage werden durch den
sachkundigen und sicherheitsbewussten Fachmann vorausgesetzt.
ACHTUNG:

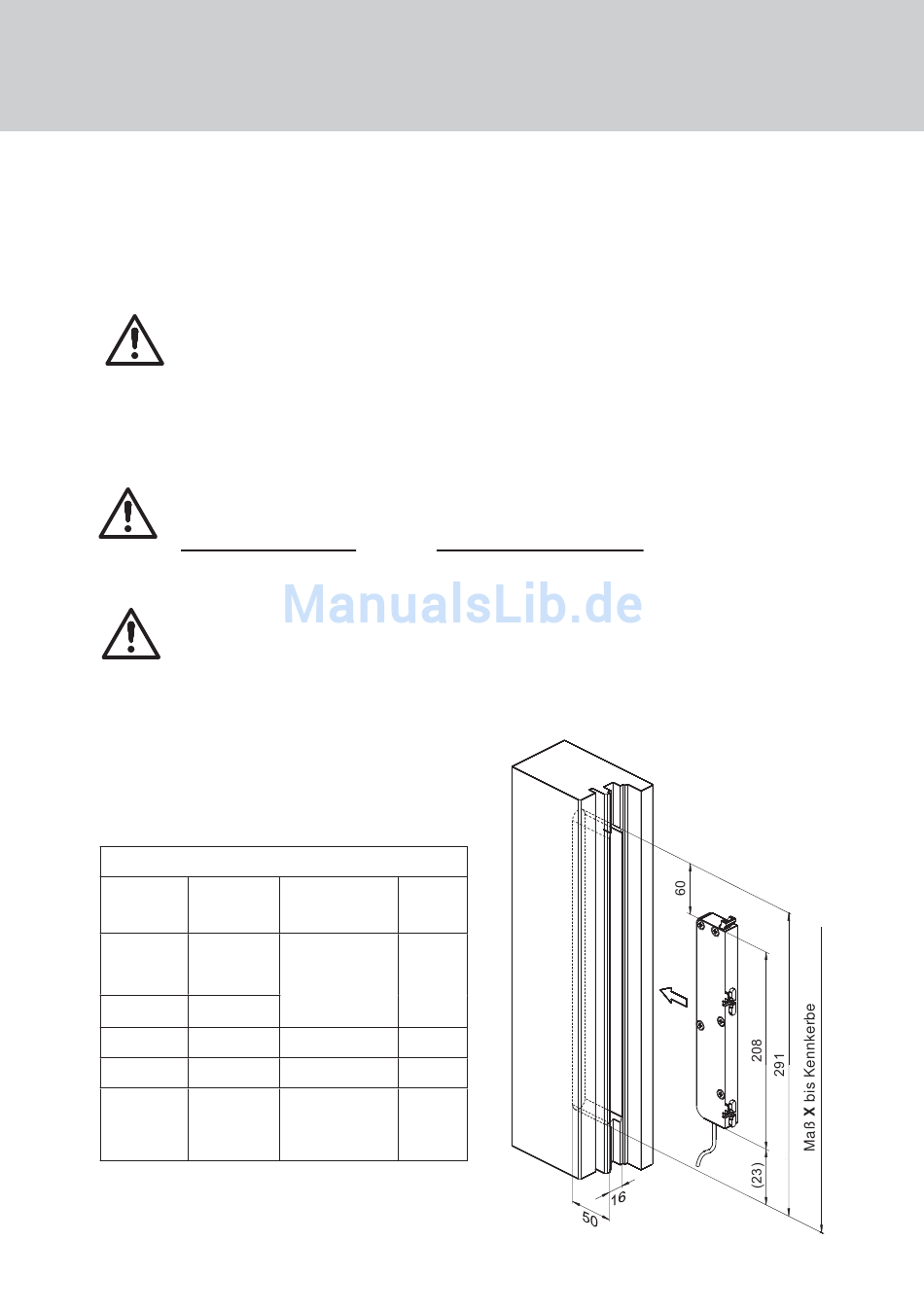

Die in der Zeichnung am oberen Ende des A-Öffners gezeigten
60 mm Platzbedarf werden für den Hub zwingend benötigt.
Eine in Länge und Tiefe zu geringe Ausfräsung führt zu Funktionsstörungen!
ACHTUNG:
Bei GU-SECURY Automatic4-Mehrfachverriegelungen muss vor
der Montage des A-Öffners die Zugstangenführung im oberen An-
schraubloch des A-Öffners (z.B. durch Heraushebeln mit einem
Schraubendreher) entfernt werden.
Weitere Längen / Schlossausführungen
Länge Maß B
[mm] [mm]
1750 760
1935
1600 760
Variabel* 660
Variabel* 760, 790
Variabel* 760, 790,
733, 612,
734
* Alle Längen, die hier nicht aufgeführt sind,
z.B. 2285 mm, 1709 mm, 1810 mm
6
Schloss- Maß X
ausführung [mm]
Automatic 2, 650
Automatic 3,
Automatic 4,
Automatic 6
Automatic 2 470
Automatic 2 621
Automatic 4 470
