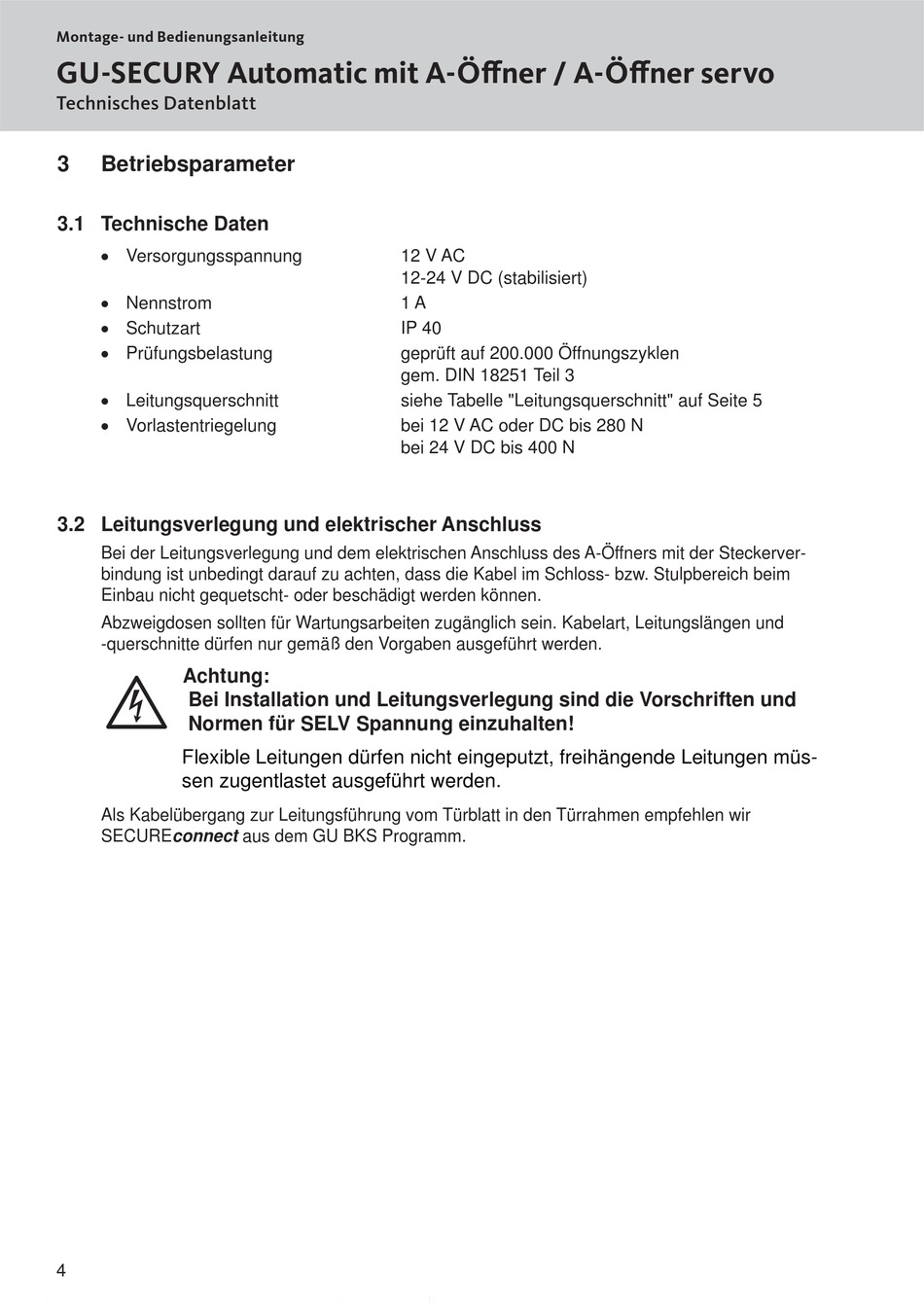

GU-SECURY Automatic mit A-Öff ner / A-Öff ner servo
Technisches Datenblatt
3

Betriebsparameter

3.1 Technische Daten

 Versorgungsspannung
 Nennstrom
 Schutzart
 Prüfungsbelastung
 Leitungsquerschnitt
 Vorlastentriegelung

3.2 Leitungsverlegung und elektrischer Anschluss

Bei der Leitungsverlegung und dem elektrischen Anschluss des A-Öffners mit der Steckerver-
bindung ist unbedingt darauf zu achten, dass die Kabel im Schloss- bzw. Stulpbereich beim
Einbau nicht gequetscht- oder beschädigt werden können.
Abzweigdosen sollten für Wartungsarbeiten zugänglich sein. Kabelart, Leitungslängen und
-querschnitte dürfen nur gemäß den Vorgaben ausgeführt werden.
Achtung:
Bei Installation und Leitungsverlegung sind die Vorschriften und
Normen für SELV Spannung einzuhalten!
Flexible Leitungen dürfen nicht eingeputzt, freihängende Leitungen müs-
sen zugentlastet ausgeführt werden.
Als Kabelübergang zur Leitungsführung vom Türblatt in den Türrahmen empfehlen wir
SECUREconnect aus dem GU BKS Programm.
4
12 V AC
12-24 V DC (stabilisiert)
1 A
IP 40
geprüft auf 200.000 Öffnungszyklen
gem. DIN 18251 Teil 3
siehe Tabelle "Leitungsquerschnitt" auf Seite 5
bei 12 V AC oder DC bis 280 N
bei 24 V DC bis 400 N
