Lieferumfang und Einbaulage

GU-SECURY Automatic mit A-Öffner / A-Öffner servo.
Beutel mit Anschlusskabel (vom A-Öffner bis zur Abzweigdose).

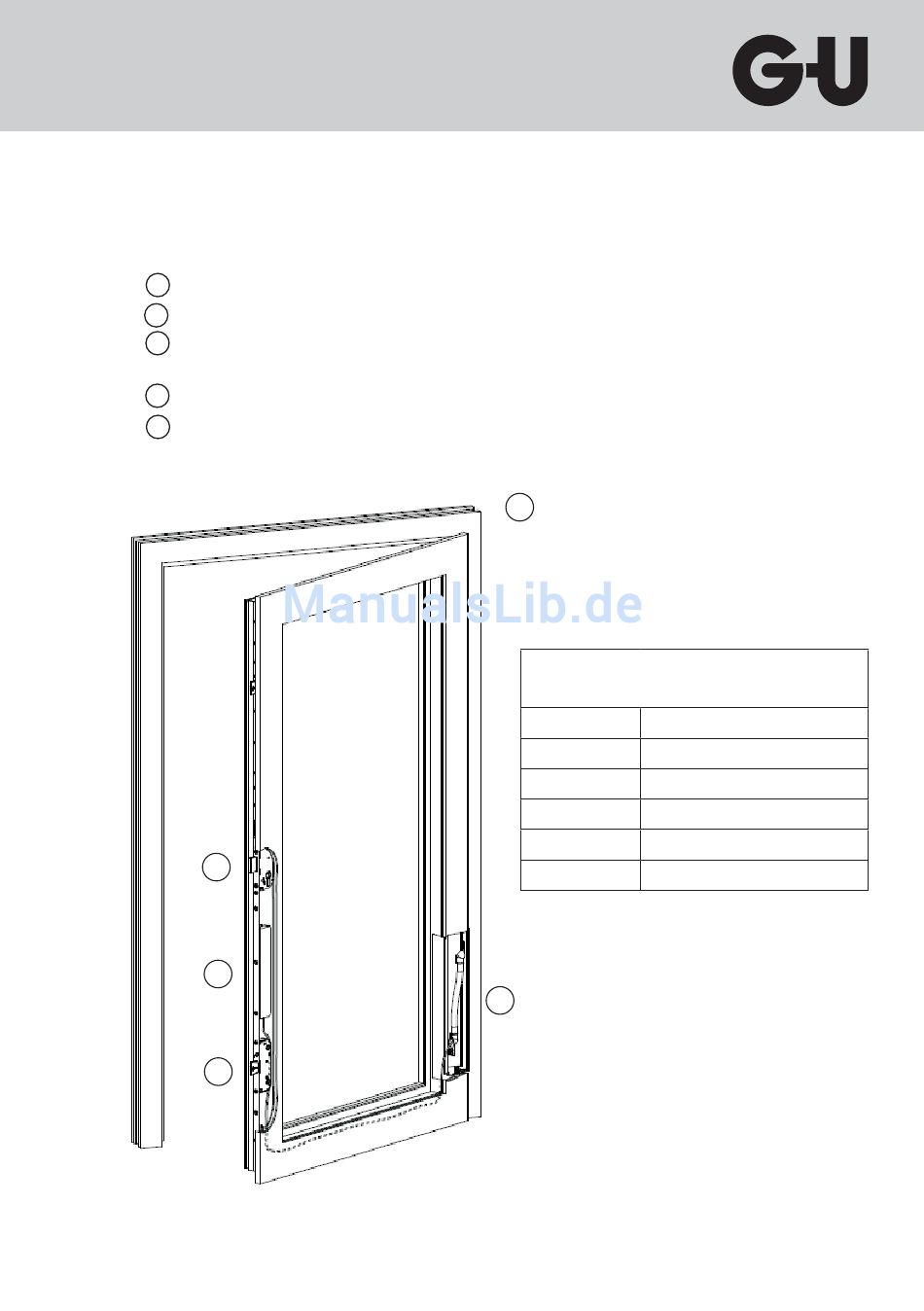

Einbaulage nach unten stehender Zeichnung
1 Automatic-Fallenriegel
2 Riegel Hauptschlosskasten
3 A-Öffner mit Anschlusskabel (ca. 6 m, inkl. Stecker für A-Öffner und Aderendhülsen auf
der Seite der Abzweigdose)
4 Kabelübergang, bauseits (SECUREconnect)
5 Abzweigdose, bauseits (ab hier: bauseits vorhandenes 3-adriges Kabel verwenden:
siehe dazu Kap. "3 Betriebsparameter" auf Seite 4)
2
3
1
04.2016 | G32082 | Designed in Germany
5
Leitungsquerschnitt
(bauseitige Leitung, ab Abzweigdose)
bis Länge Querschnitt
10 m 0,5 mm²
40 m 0,75 mm²
50 m 1 mm²
75 m 1,5 mm²
125 m 2,5 mm²
4
5
