Hebeschiebe-Beschlag
DE
Bedienungs- und Wartungsanleitung
Bedienung Hebeschiebe-Beschlag
Bedienung Hebeschiebe-Beschlag mit Spaltlüftungsfunktion
Bei Bedarf können Sie
bei Ihrem Fensterservice
.
einen Be die nungs aufkleber
anfordern:
„ Art.-Nr. 9-49339-01
„ mit Spaltlüftungsfunktion
Art.-Nr. 9-49339-02
Bedienung Hebeschiebe-Beschlag mit Sicherheitseinrichtung SPEED Limiter
Bedienung Hebeschiebe-Beschlag mit Profilzylinder
Gehen Sie wie folgt vor um die Hebeschiebeanlage zu verriegeln:
Schließen Sie den Schiebeflügel vollständig und bringen Sie den Griff in die Geschlossenstellung 1.
„
„
Bedienen Sie mit dem Schlüssel den Profilzylinder um den Schiebeflügel zu verriegeln 2.
„
„
Der Schiebeflügel wird nur bei vollständig geschlossener Schiebetür und Griff in Geschlossen-
stellung ordnungsgemäß verriegelt. Das Entriegeln funktioniert in umgekehrter Reihenfolge.
Ihr Fensterfachbetrieb:
.
Bewegen Sie den Schiebeflügel beim Öffnen und Schließen mit einer maximalen
Geschwindigkeit von 0,2 m/s.
Vorsprung mit System
Geschlossen
Schiebestellung
(Reinigung, Stoßlüftung)
Geschlossen
Spaltlüftungsstellung
(Lüftung)
Schiebestellung
(Reinigung, Stoßlüftung)
.
.
1.
2.
Verwandte Anleitungen für GU GU-934
Inhaltszusammenfassung für GU GU-934

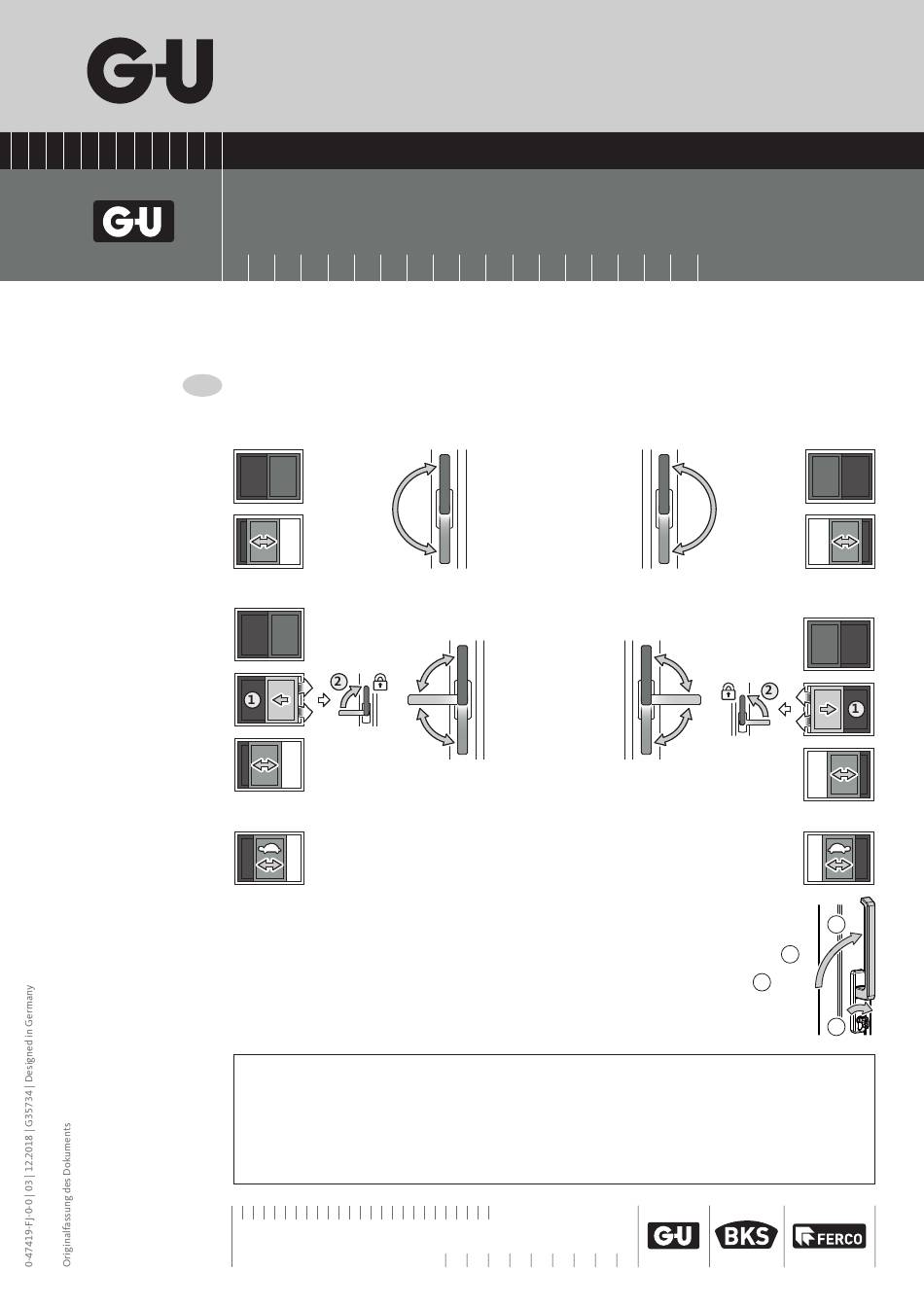

- Seite 1 FENSTERTECHNIK GU-934 | GU-937 Hebeschiebe-Beschlag Bedienungs- und Wartungsanleitung Bedienung Hebeschiebe-Beschlag Geschlossen Schiebestellung (Reinigung, Stoßlüftung) Bedienung Hebeschiebe-Beschlag mit Spaltlüftungsfunktion Geschlossen Bei Bedarf können Sie Spaltlüftungsstellung bei Ihrem Fensterservice (Lüftung) einen Be die nungs aufkleber anfordern: Schiebestellung „ Art.-Nr. 9-49339-01 (Reinigung, Stoßlüftung) „...
