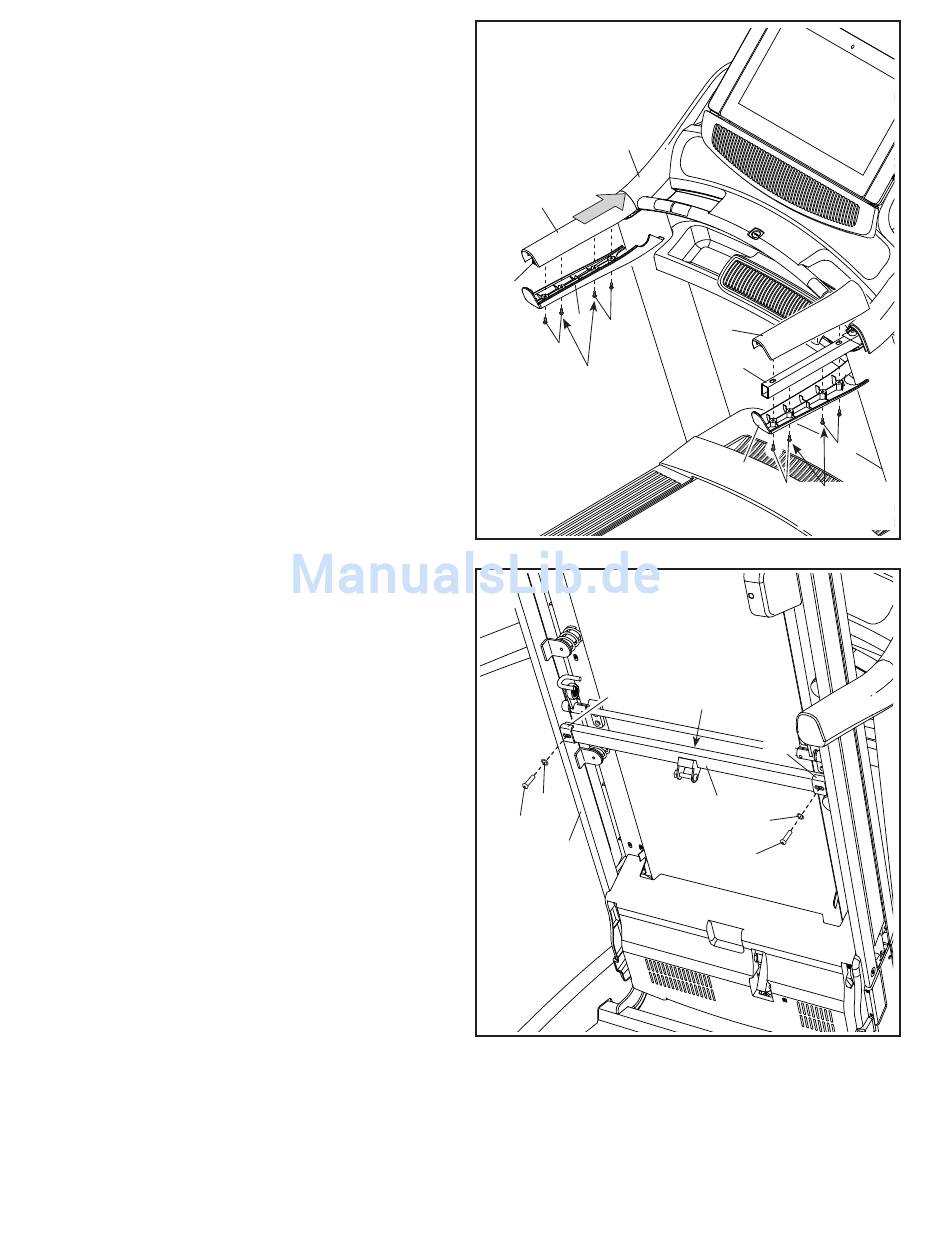

15. Legen Sie die linke obere Haltestangenabde-
ckung (73) auf die linke Haltestange (74). Dre-
hen Sie vier #8 x 3/4" Flachrundkopfschrauben
(24) lose in die linke untere Haltestangenabde-
ckung (75), die linke Haltestange und die linke
obere Haltestangenabdeckung ein. Als Nächstes
schieben Sie die linke obere und die linke untere
Haltestangenabdeckung wie abgebildet nach
vorne gegen die Computereinheit (K). Ziehen Sie
zuerst die beiden mittleren Flachrundkopfschrau-
ben fest. Dann ziehen Sie die beiden anderen
Flachrundkopfschrauben fest.
Befestigen Sie die rechte obere und die
rechte untere Haltestangenabdeckung (81,
82) wie oben beschrieben an der rechten
Haltestange (74).
16. Heben Sie den Rahmen (52) in die aufrechte
Stellung. Lassen Sie eine zweite Person den
Rahmen halten, bis Schritt 18 vollendet ist.
Entfernen Sie die zwei 5/16" x 1 1/4" Schrauben
(16) von der Verriegelungsquerstange (109).
Richten Sie die Verriegelungsquerstange (109)
so aus, wie abgebildet. Achten Sie darauf,
dass der Aufkleber mit der Aufschrift „This
side toward belt" (diese Seite zum Laufband)
(R) zum Laufbandgerät hin ausgerichtet ist.
Befestigen Sie die Verriegelungsquerstange
(109) an den Halterungen (S) am Rahmen (52)
mit den zwei 5/16" x 1 1/4" Schrauben (16) und
zwei 5/16" Zahnscheiben (8).
