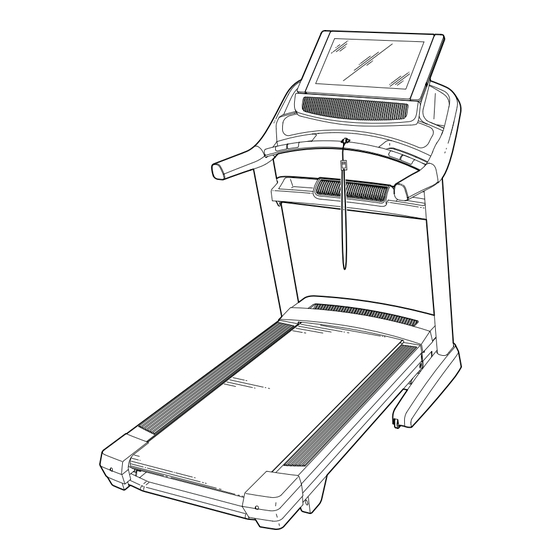

Modell-Nr. NETL28717.0
Serien-Nr.
Schreiben Sie die Seriennummer für
späteres Nachschlagen an die Stelle
oben.
Aufkleber mit
Serien-Nr.
KUNDENDIENST
Wenn Sie Fragen haben oder wenn
Teile fehlen oder beschädigt sind,
kontaktieren Sie den Kundendienst
(siehe Informationen unten), oder
kontaktieren Sie das Geschäft, wo
Sie dieses Produkt gekauft haben.
0800 589 09 88
Mo.–Fr. 12:00–18:00 MEZ
Internetseite:
iconsupport.eu
E-Mail:
csuk@iconeurope.com
VORSICHT
Lesen Sie alle Vorsichtsmaß-
nahmen und Anleitungen in
dieser Bedienungsanleitung,
bevor Sie dieses Gerät benutzen.
Bewahren Sie diese Bedie-
nungsanleitung für späteres
Nachschlagen auf.
BEDIENUNGSANLEITUNG
iconeurope.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für NordicTrack NETL28717.0
Inhaltszusammenfassung für NordicTrack NETL28717.0
- Seite 1 Modell-Nr. NETL28717.0 Serien-Nr. BEDIENUNGSANLEITUNG Schreiben Sie die Seriennummer für späteres Nachschlagen an die Stelle oben. Aufkleber mit Serien-Nr. KUNDENDIENST Wenn Sie Fragen haben oder wenn Teile fehlen oder beschädigt sind, kontaktieren Sie den Kundendienst (siehe Informationen unten), oder kontaktieren Sie das Geschäft, wo Sie dieses Produkt gekauft haben.
-
Seite 2: Inhaltsverzeichnis
Anmerkung: Die Aufkleber sind nicht unbedingt in der tatsächlichen Größe abgebildet. NORDICTRACK und IFIT sind eingetragene Warenzeichen der Firma ICON Health & Fitness, Inc. App Store ist ein Warenzeichen der Firma Apple Inc., das in den USA und in anderen Staaten eingetragen ist. In den USA und in anderen Ländern ist IOS ein Warenzeichen oder ein eingetragenes Warenzeichen der Firma Cisco und... -
Seite 3: Wichtige Vorsichtsmassnahmen
WICHTIGE VORSICHTSMASSNAHMEN WARNUNG: Um das Risiko von Verbrennungen, Bränden, Stromschlägen und Verletzungen zu verringern, lesen Sie alle wichtigen Vorsichtsmaßnahmen und Anleitungen in dieser Bedienungsanleitung sowie alle Warnungen, die auf dem Laufbandgerät angebracht wurden, bevor Sie das Laufbandgerät benutzen. ICON übernimmt keine Verantwortung für Verletzungen oder Sachschäden, die durch dieses Produkt oder durch seine Benutzung entstehen. -
Seite 4: Bewahren Sie Diese Anleitungen Auf
17. Lesen Sie sinnerfassend über das Notstopp- dass die Lagerungssperre den Rahmen in verfahren und probieren Sie dieses Verfahren der Lagerungsstellung sichert. Nehmen Sie aus, bevor Sie das Laufbandgerät benutzen das Laufbandgerät nicht in Betrieb, wenn es (siehe DEN STROM EINSCHALTEN auf Seite zusammengeklappt ist. -
Seite 5: Bevor Sie Anfangen
BEVOR SIE ANFANGEN Vielen Dank, dass Sie sich für das revolutionäre Lektüre dieser Bedienungsanleitung noch Fragen NORDICTRACK COMMERCIAL 2950 Laufbandgerät haben, sehen Sie bitte auf der Vorderseite dieser ® entschieden haben. Das COMMERCIAL 2950 Lauf- Bedienungsanleitung nach. Damit wir Ihnen helfen bandgerät bietet eine beeindruckende Auswahl an... -
Seite 6: Diagramm Zur Identifizierung Der Teile
DIAGRAMM ZUR IDENTIFIZIERUNG DER TEILE Die Abbildungen unten helfen Ihnen bei der Identifi zierung der kleinen Teile, die Sie zur Montage benötigen. Die Zahl in Klammern unter jeder Abbildung ist die Kennziffer des Teils, die mit der TEILELISTE am Ende dieser Bedienungsanleitung übereinstimmt. -
Seite 7: Montage
MONTAGE • Die Montage erfordert zwei Personen. • Linke Teile sind mit einem „L“ oder dem Wort „Left“ und rechte Teile mit einem „R“ oder dem Wort „Right“ markiert. • Legen Sie alle Teile auf eine dafür freigemachte Fläche und entfernen Sie das Verpackungsma- •... - Seite 8 3. Legen Sie den rechten Holm (84) neben die Basis (93). Drücken Sie die Holmdurchführung (86) in das quadratische Loch (B) am rechten Holm. Achten Sie darauf, das Erdungskabel (C) nicht einzuklemmen. Ist eine Schraube (D) am rechten Holm (84) vormontiert, dann entfernen und entsorgen Sie diese.
- Seite 9 5. Identifi zieren Sie die linke und die rechte Basisabdeckung (89, 90). Schieben Sie die linke Basisabdeckung (89) auf den linken Holm (91) und die rechte Basisabde- ckung (90) auf den rechten Holm (84). Drücken Sie die Basisabdeckungen nach unten, aber lassen Sie die Basisabdeckungen noch nicht einschnappen.
- Seite 10 8. Befestigen Sie die zwei Haltestangen (74) mit zwei 5/16" x 2" Schrauben (2) und zwei 5/16" Zahnscheiben (8) am rechten und linken Holm (84, 91). Ziehen Sie die Schrauben noch nicht ganz fest. Achten Sie darauf, das Holmkabel (83) und das Ventilatorkabel (H) auf der rech- ten Seite nicht einzuklemmen.
- Seite 11 10. WICHTIG: Um ein Beschädigen der Pulsquer- stange (80) zu vermeiden, benutzen Sie keine Elektrowerkzeuge und ziehen Sie die #10 x 3/4" Schrauben (6) und die 5/16" x 2" Schrau- ben (2) nicht zu fest an. Richten Sie die Pulsquerstange (80) wie abge- bildet aus.
- Seite 12 12. Befestigen Sie die Computereinheit (K) mit vier 5/16" x 2" Schrauben (2) und vier 5/16" Zahnscheiben (8) an den Haltestangen (74). Drehen Sie alle vier Schrauben erst lose ein und ziehen diese danach fest. Achten Sie darauf, die Kabel (P) nicht einzuklemmen. 13.
- Seite 13 15. Legen Sie die linke obere Haltestangenabde- ckung (73) auf die linke Haltestange (74). Dre- hen Sie vier #8 x 3/4" Flachrundkopfschrauben (24) lose in die linke untere Haltestangenabde- ckung (75), die linke Haltestange und die linke obere Haltestangenabdeckung ein. Als Nächstes schieben Sie die linke obere und die linke untere Haltestangenabdeckung wie abgebildet nach vorne gegen die Computereinheit (K).
- Seite 14 17. Entfernen Sie die 5/16" Mutter (9) und den 5/16" x 1 3/4" Bolzen (3) von der Halterung an der Basis (93). Als Nächstes richten Sie die Lagerungssperre (56) so aus, wie abgebildet. Befestigen Sie das untere Ende der Lagerungs- sperre (56) an der Halterung der Basis (93) mit dem 5/16"...
- Seite 15 19. Ziehen Sie die vier 3/8" x 2 3/4" Schrauben (23) und die vier 3/8" x 1 1/4" Schrauben (20) fest an. Als Nächstes schieben Sie die linke und die rechte Basisabdeckung (89, 90) nach unten, bis beide einschnappen. 20. Achten Sie darauf, dass alle Teile richtig festgezogen sind, bevor Sie das Laufbandgerät verwenden. Falls sich Plastikfolien auf den Aufklebern des Laufbandgeräts befi...
-
Seite 16: Der Brustgurt-Pulsmesser
DER BRUSTGURT-PULSMESSER DEN PULSMESSER ANZIEHEN • Verwahren Sie den Pulsmesser an einem warmen, trockenen Ort. Verwahren Sie den Pulsmesser nicht Sieht der Pulsmesser so aus wie der in Abbildung in einer Plastiktüte oder einem sonstigen Behälter, 1, drücken Sie den Sender (A) auf die Schnappver- der Feuchtigkeit speichern könnte. -
Seite 17: Das Laufbandgerät Verwenden
DAS LAUFBANDGERÄT VERWENDEN DAS NETZKABEL ANSCHLIESSEN Folgen Sie den unten angeführten Schritten um das Netzkabel einzustecken. Dieses Produkt muss geerdet sein. Sollte es nicht richtig funktionieren oder versagen, dann bestimmt die 1. Stecken Sie das gezeigte Ende des Netzkabels in Erdung den Weg des geringsten Widerstands für den die Buchse am Laufbandgerät ein. - Seite 18 COMPUTERDIAGRAMM DEN WARNAUFKLEBER ANBRINGEN Trainings an. Sie können sogar Ihre Herzfrequenz mithilfe des Handgriff-Pulsmessers oder des Brust- Finden Sie die englischen Warnungen am Trai- gurt-Pulsmessers messen. ningscomputer. Dieselben Warnungen in anderen Sprachen fi ndet man auf dem enthaltenen Aufkleber- Zusätzlich bietet der Trainingscomputer eine Auswahl blatt.
- Seite 19 DEN STROM EINSCHALTEN DEN TOUCHSCREEN BENUTZEN WICHTIG: Sollte das Laufbandgerät kalten Der Trainingscomputer hat ein eingebautes Tablet mit Temperaturen ausgesetzt worden sein, lassen Sie farbigem Touchscreen. Die folgenden Informationen es erst auf Raumtemperatur erwärmen, bevor Sie werden Ihnen dabei helfen, sich mit der fortgeschritte- den Strom einschalten.
- Seite 20 DEN TRAININGSCOMPUTER EINRICHTEN 6. Das Neigungssystem kalibrieren. Richten Sie den Trainingscomputer ein, bevor Sie das Zuerst berühren Sie die Profi ltaste. Als Nächstes Laufbandgerät das erste Mal benutzen. wählen Sie das Einstellungshauptmenü. Dann wählen Sie den Wartungsabschnitt und berühren 1. Eine Verbindung mit Ihrem Drahtlosnetzwerk Sie die Taste Calibrate Incline (Neigung kalibrie- herstellen.
- Seite 21 DEN MANUELLEN MODUS VERWENDEN 4. Auf Wunsch die Neigung des Laufbandgeräts verändern. 1. Den Schlüssel in den Trainingscomputer stecken. Um die Neigung des Laufbandgeräts zu ver- ändern, drücken Sie die Erhöhungstaste und Siehe DEN STROM EINSCHALTEN auf Seite 19. Verringerungstaste Incline (Neigung) oder eine der Anmerkung: Es kann etwas dauern, bis der nummerierten Neigungstasten.
- Seite 22 • Ihr Tempo Um Ihre Herzfrequenz zu messen, stellen Sie sich auf die Fußleisten und fassen Sie die Kontakte • die Geschwindigkeit des Laufbands mit den Handfl ächen ungefähr zehn Sekunden lang an. Vermeiden Sie es, dabei Ihre Hände zu •...
- Seite 23 EIN KARTENWORKOUT VERWENDEN 5. Ihren Fortschritt mit den Display-Modi verfolgen. 1. Den Schlüssel in den Trainingscomputer stecken. Siehe Schritt 5 auf Seite 21. Siehe DEN STROM EINSCHALTEN auf Seite 19. 6. Ihre Herzfrequenz messen, falls gewünscht. 2. Das Hauptmenü oder die Workout-Bibliothek Siehe Schritt 6 auf Seite 22.
- Seite 24 4. Ihr Workout speichern. Dann navigieren Sie zu Menu > Schedule (Verzeichnis), um Ihr Verzeichnis zu sehen. Alle Berühren Sie die Taste Save New Workout (neues Workouts, denen Sie sich angeschlossen haben, Workout speichern) in der linken unteren Ecke des werden in Ihrem Verzeichnis erscheinen.
- Seite 25 8. Ihre Herzfrequenz messen, falls gewünscht. DEN GERÄTEEINSTELLUNGSABSCHNITT VERWENDEN Siehe Schritt 6 auf Seite 22. 1. Das Einstellungshauptmenü wählen. 9. Den Ventilator einschalten, falls gewünscht. Siehe Schritt 1 links. Siehe Schritt 7 auf Seite 22. 2. Den Geräteeinstellungsabschnitt wählen. 10. Den Schlüssel nach dem Training vom Trainingscomputer abziehen.
- Seite 26 DEN WARTUNGSABSCHNITT VERWENDEN WICHTIG: Halten Sie Haustiere, Füße und Frem- dobjekte vom Laufbandgerät fern, während das 1. Das Einstellungshauptmenü wählen. Neigungssystem kalibriert wird. Im Notfall zie- hen Sie den Schlüssel vom Trainingscomputer Siehe Schritt 1 auf Seite 25. ab, um die Neigungskalibrierung zu stoppen. 2.
- Seite 27 Ein Informationskästchen wird Sie fragen, ob Sie DAS LAUTSPRECHERSYSTEM MIT EINEM mit dem Drahtlosnetzwerk verbunden werden AUDIOKABEL VERWENDEN möchten. Berühren Sie die Taste Connect (ver- binden), um mit dem Netzwerk eine Verbindung Um Musik oder Hörbücher durch das Lautsprecher- herzustellen, oder berühren Sie die Taste Cancel system des Trainingscomputers während des Trainings (abbrechen), um zur Liste von Netzwerken zurück- anzuhören, stecken Sie ein Audiokabel mit einem 3,5...
- Seite 28 EIN HDMI-KABEL ANSCHLIESSEN DIE DÄMPFER EINSTELLEN Um den Bildschirm Ihres Trainingscomputers auf Das Laufbandgerät ist mit Dämpfern ausgestattet, die einem Fernseher oder Monitor anzuzeigen, schließen die Belastung der Gelenke beim Gehen und Laufen auf Sie ein HDMI-Kabel (nicht enthalten) an die Buchse am dem Laufbandgerät vermindern.
-
Seite 29: Das Gerät Zusammenklappen Und Transportieren
DAS GERÄT ZUSAMMENKLAPPEN UND TRANSPORTIEREN DAS LAUFBANDGERÄT ZUSAMMENKLAPPEN DAS LAUFBANDGERÄT TRANSPORTIEREN Um ein Beschädigen des Laufbandgeräts zu ver- Bevor Sie das Laufbandgerät transportieren, klappen meiden, stellen Sie die Neigung auf Null bevor Sie Sie es wie links beschrieben zusammen. VORSICHT: das Laufbandgerät zusammenklappen. -
Seite 30: Wartung Und Fehlersuche
WARTUNG UND FEHLERSUCHE c. Überprüfen Sie den Netzschalter, der am Rahmen WARTUNG des Laufbandgeräts in der Nähe des Netzkabels zu fi nden ist. Steht der Schalter wie abgebildet Regelmäßige Wartung ist für die optimale Leistung des hervor, dann ist der Schalter ausgelöst worden. Um Geräts und zur minimalen Abnutzung der Teile sehr den Netzschalter zurückzusetzen, warten Sie fünf wichtig. - Seite 31 FEHLER: Die Computeranzeigen funktionieren FEHLER: Das Laufbandgerät stellt keine Verbin- nicht richtig dung mit dem Drahtlosnetzwerk her a. Ziehen Sie den Schlüssel vom Trainingscomputer a. Achten Sie darauf, dass die Einstellungen für die ab und ZIEHEN SIE DAS NETZKABEL HERAUS. Drahtlosverbindung auf dem Trainingscomputer Als Nächstes entfernen Sie die fünf #8 x 3/4"...
- Seite 32 c. Ihr Laufbandgerät ist mit einem Laufband ausge- FEHLER: Das Laufband rutscht, wenn man darauf stattet, das mit einem Hochleistungsschmiermittel geht versehen ist. WICHTIG: Sprühen Sie das Lauf- band oder die Laufplattform niemals mit Silikon a. Zuerst ziehen Sie den Schlüssel ab und ZIEHEN oder anderen Substanzen ein, es sei denn, ein SIE DAS NETZKABEL HERAUS.
-
Seite 33: Trainingsrichtlinien
TRAININGSRICHTLINIEN Fettverbrennung – Um Fett effektiv zu verbrennen, WARNUNG: müssen Sie bei einem niedrigen Intensitätsgrad über Bevor Sie mit einen anhaltenden Zeitraum trainieren. Während der diesem oder irgendeinem anderen Trainings- ersten paar Minuten des Trainings verbraucht Ihr programm beginnen, konsultieren Sie Ihren Körper Kohlenhydratkalorien zur Energieerzeugung. -
Seite 34: Teileliste
TEILELISTE Modell-Nr. NETL28717.0 R0218A Kennz. Anz. Beschreibung Kennz. Anz. Beschreibung 5/16" x 3/4" Schraube Antriebswalze/Rolle 5/16" x 2" Schraube Rahmen 5/16" x 1 3/4" Bolzen Band 5/16" x 2 1/4" Bolzen Antriebsmotor #8 x 3/4" Schraube Motorriemen #10 x 3/4" Schraube Lagerungssperre #8 x 1/2"... - Seite 35 Kennz. Anz. Beschreibung Kennz. Anz. Beschreibung Rechte Ablage Dämpfungsrad Haubenverzierung Flache 3/8" Unterlegscheibe Haubengitter 1/4" x 1/2" Schraube Schlüssel/Klemme 1/4" x 1 1/2" Bolzen Computerrahmenkappe Dämpfungsstabbuchse Computerrahmen Ablageventilator Kabelbinder Abdeckung des Ablageventilators Dämpfungsstab 1/4" x 5/8" Schraube Verriegelungsquerstange Lautsprecher Brustgurt-Pulsmesser Motorbuchse 3/8"...
-
Seite 36: Explosionszeichnung
EXPLOSIONSZEICHNUNG A Modell-Nr. NETL28717.0 R0218A... - Seite 37 EXPLOSIONSZEICHNUNG B Modell-Nr. NETL28717.0 R0218A 114 115...
- Seite 38 EXPLOSIONSZEICHNUNG C Modell-Nr. NETL28717.0 R0218A...
- Seite 39 EXPLOSIONSZEICHNUNG D Modell-Nr. NETL28717.0 R0218A...
-
Seite 40: Bestellung Von Ersatzteilen
BESTELLUNG VON ERSATZTEILEN Um Ersatzteile zu bestellen, sehen Sie bitte auf der Vorderseite dieser Bedienungsanleitung nach. Damit wir Ihnen behilfl ich sein können, sollten Sie darauf vorbereitet sein, uns folgende Informationen zu geben, wenn Sie uns kontaktieren: • die Modellnummer und die Seriennummer des Produkts (siehe Vorderseite dieser Bedienungsanleitung) •...
