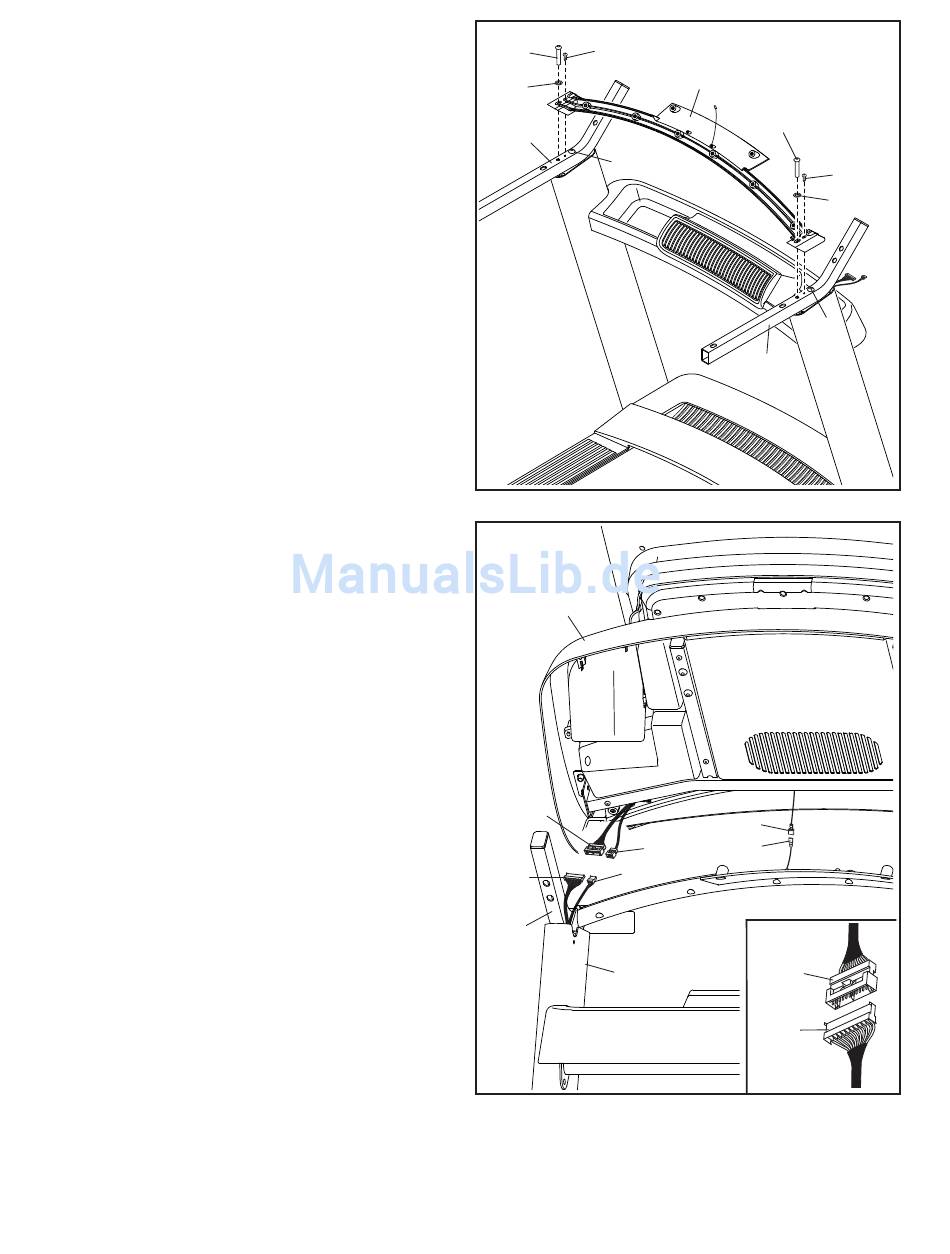

10. WICHTIG: Um ein Beschädigen der Pulsquer-
stange (80) zu vermeiden, benutzen Sie keine
Elektrowerkzeuge und ziehen Sie die #10 x
3/4" Schrauben (6) und die 5/16" x 2" Schrau-
ben (2) nicht zu fest an.
Richten Sie die Pulsquerstange (80) wie abge-
bildet aus. Befestigen Sie die Pulsquerstange
mit zwei 5/16" x 2" Schrauben (2), zwei 5/16"
Zahnscheiben (8) und zwei #10 x 3/4" Schrauben
(6) an den Haltestangen (74). Drehen Sie alle
vier Schrauben erst lose ein und ziehen diese
danach fest.
Dann ziehen Sie die anderen zwei 5/16" x 2"
Schrauben (2) fest.
11. Unter Zuhilfenahme einer zweiten Person halten
Sie die Computereinheit (K) an die Haltestangen
(74).
Siehe Einsatz-Abbildung. Verbinden Sie das
Holmkabel (83) mit dem Computerkabel (M).
Die Steckverbinder sollten ohne Probleme
ineinander passen und einrasten. Sollte
das nicht der Fall sein, drehen Sie einen der
Steckverbinder um und versuchen Sie es noch
einmal. FALLS SIE DIE STECKVERBINDER
NICHT RICHTIG VERBINDEN, KANN DER
TRAININGSCOMPUTER BEIM EINSCHALTEN
BESCHÄDIGT WERDEN.
Als Nächstes verbinden Sie das Erdungskabel
(N) von der Computereinheit (K) mit dem
Computer-Erdungskabel (32).
Als Nächstes verbinden Sie die zwei Ventilator-
kabel (H, O) miteinander.
Dann entfernen Sie jegliche Kabelbinder von
dem Holmkabel (83) und den Ventilatorkabeln
(H, O) und schieben Sie das überstehende
Ventilatorkabel in den rechten Holm (84).
10
6
2
8
74
2
11
K
M
H
83
74
84
11
80
2
2
74
N
32
O
M
83
6
8
