4 Bedienung

4 Bedienung

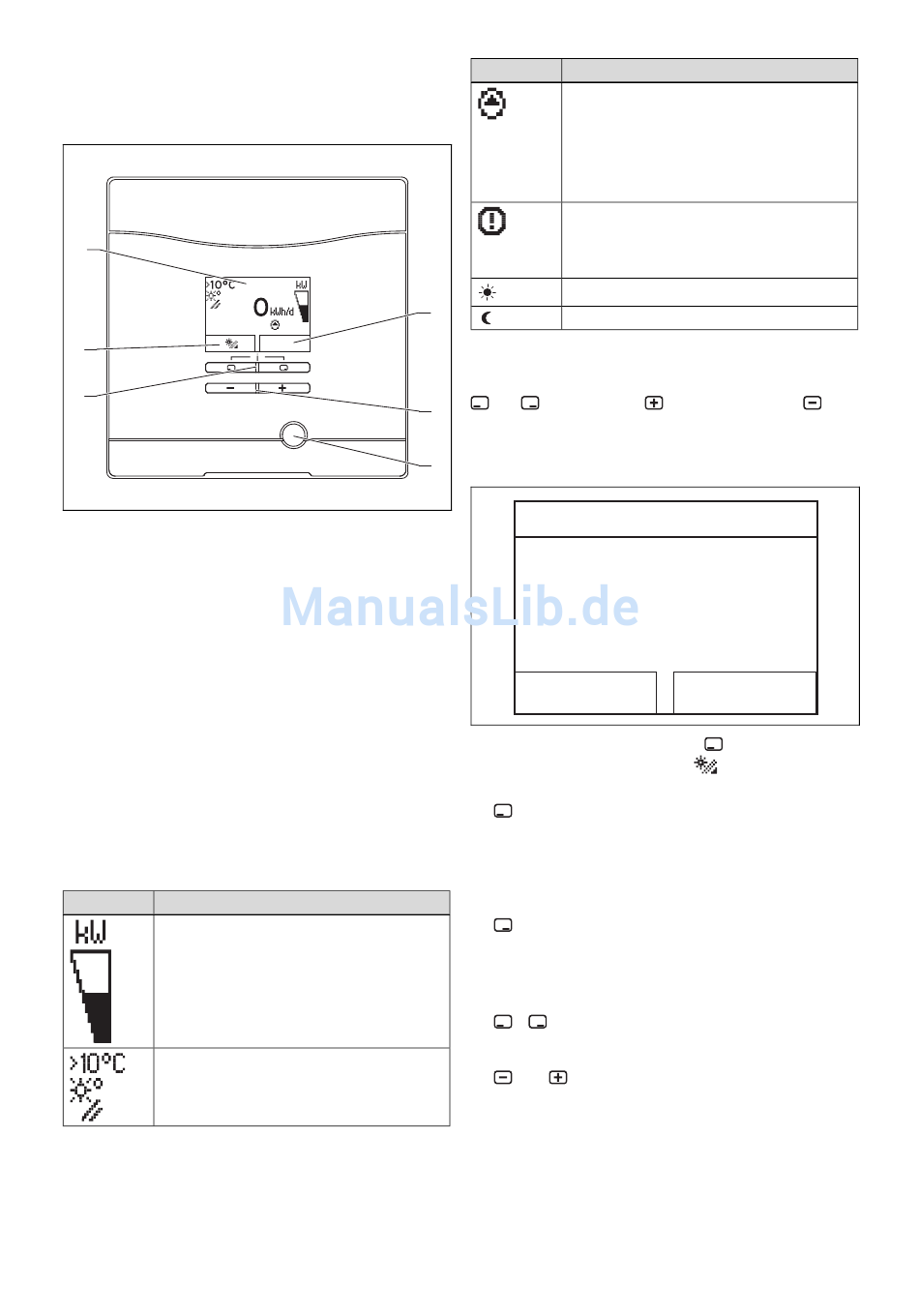

4.1 Digitales Informations- und Analysesystem
(DIA-System)
6
5
4
1 Anzeige der aktuellen
Belegung der rechten
Auswahltaste
2 Minus- und Plus-Taste
3 Entstörtaste
Die Solarladestation VPM/2 S ist mit einem digitalen Infor-
mations- und Analysesystem (DIA-System) ausgestattet.
Das DIA-System informiert Sie über den Betriebszustand
der Solarladestation und hilft Ihnen bei der Beseitigung von
Störungen.
Wenn Sie eine Taste des DIA-Systems betätigen, dann
schaltet sich die Beleuchtung des Displays ein. Dieser
Tastendruck löst keine weitere Funktion aus.
Wenn Sie keine Taste betätigen, dann schaltet sich die Be-
leuchtung nach einer Minute aus.
4.1.1

Angezeigte Symbole

Symbol Bedeutung
Anzeige der aktuellen Solarleistung
(Balkenanzeige)
Kollektortemperatur
(wenn verfügbar)
6
1
2
3
4 Linke und rechte Auswahl-
taste
5 Anzeige der aktuellen
Belegung der linken Aus-
wahltaste
6 Display
Symbol Bedeutung
Solarpumpe aktiv
–
Symbol blinkt: Prüfung, ob genügend Wärme
vorhanden ist, um Solarkreis anlaufen zu
lassen
–
Symbol dauerhaft an: Solarkreis läuft, Spei-
cherladepumpe aktiv
Fehler im Solarsystem
(Erscheint anstelle der Grundanzeige. Eine Klar-
F.XX textanzeige erläutert zusätzlich den angezeigten
Fehlercode.)
Tagbetrieb
Nachtbetrieb
4.2

Bedienkonzept

Sie können die Trinkwasserstation mit den Auswahltasten
und , der Plus-Taste
dienen.
Die beiden Auswahltasten haben eine sogenannte Softkey-
Funktion. Das bedeutet, die Funktion kann wechseln.
Solarertrag
Vortag
0 kWh
zurück
Wenn Sie z. B. in der Grundanzeige
wechselt die aktuelle Funktion von
zurück.
Mit :
–
gelangen Sie von der Grundanzeige direkt zur Anzeige
des Ertrags
–
brechen Sie die Änderung eines Einstellwerts ab
–
gehen Sie in einem Menü eine Auswahlebene höher
Mit :
–
gelangen Sie zur nächsten Ertragsanzeige
–
bestätigen Sie einen Einstellwert
–
gehen Sie in einem Menü eine Auswahlebene tiefer
Mit + gleichzeitig:
–
gelangen Sie in ein Menü mit zusätzlichen Funktionen
Mit oder :
–
gehen Sie im Menü zwischen den einzelnen Punkten der
Eintragsliste vor bzw. zurück
–
erhöhen bzw. verringern Sie einen ausgewählten Ein-
stellwert
Einstellbare Werte werden immer blinkend dargestellt.
Die Änderung eines Wertes müssen Sie immer bestätigen.
Erst dann wird die neue Einstellung gespeichert.
Betriebsanleitung Solarladestation 0020160745_01
und der Minus-Taste be-
weiter
drücken, dann
(Solarertrag) nach
