STEP OD-02 Technische Beschreibung Und Bedienungsanweisung Seite 22

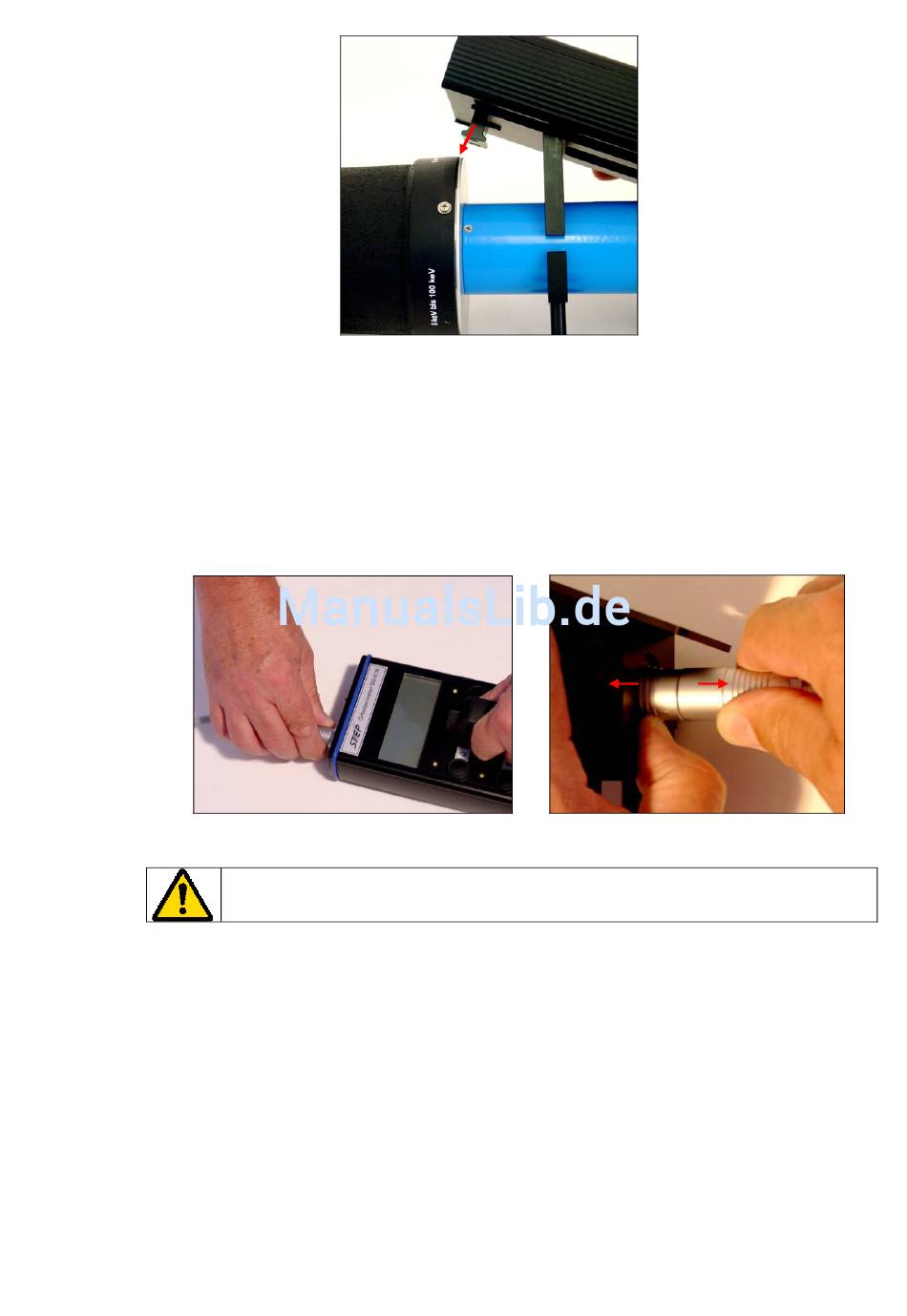

Abb. 22) Entriegelung des Anzeigeteils am Geräteträger.
Das Lösen der Steckverbindung zwischen Sondenkabel und Anzeigeteil erfolgt, indem
man mit Daumen und Zeigefinger das gerippte Teil des Steckers fasst und durch Zug
von der Buchse trennt (siehe Abb. 23a).
Zum Lösen der Steckverbindung zwischen Sondenkabel und Messsonde muss
während des Abziehens der Stecker an der Sonde (bitte am gerippten Teil) nach hinten
geschoben werden (Abb. 23b).
Beim Verbinden und Trennen dürfen die Stecker nicht verdreht werden.
a)
Abb. 23) Lösen der Steckverbinder Messsondenkabel.
Messsonde und Anzeigeteil dürfen nur im ausgeschalteten Zustand
getrennt werden! Stecker beim Entfernen nicht verdrehen.
Technische Beschreibung und Bedienungsanweisung
Ortsdosimeter OD-02
Rev 7 vom 27 Juli 2016
b)
22
