Beschreibung
3.2 Gerätebeschreibung
3.2
Gerätebeschreibung
W7x8x-x RJ45 - Schutzart IP30
①
②
③
④
⑤
⑥
⑦
⑧

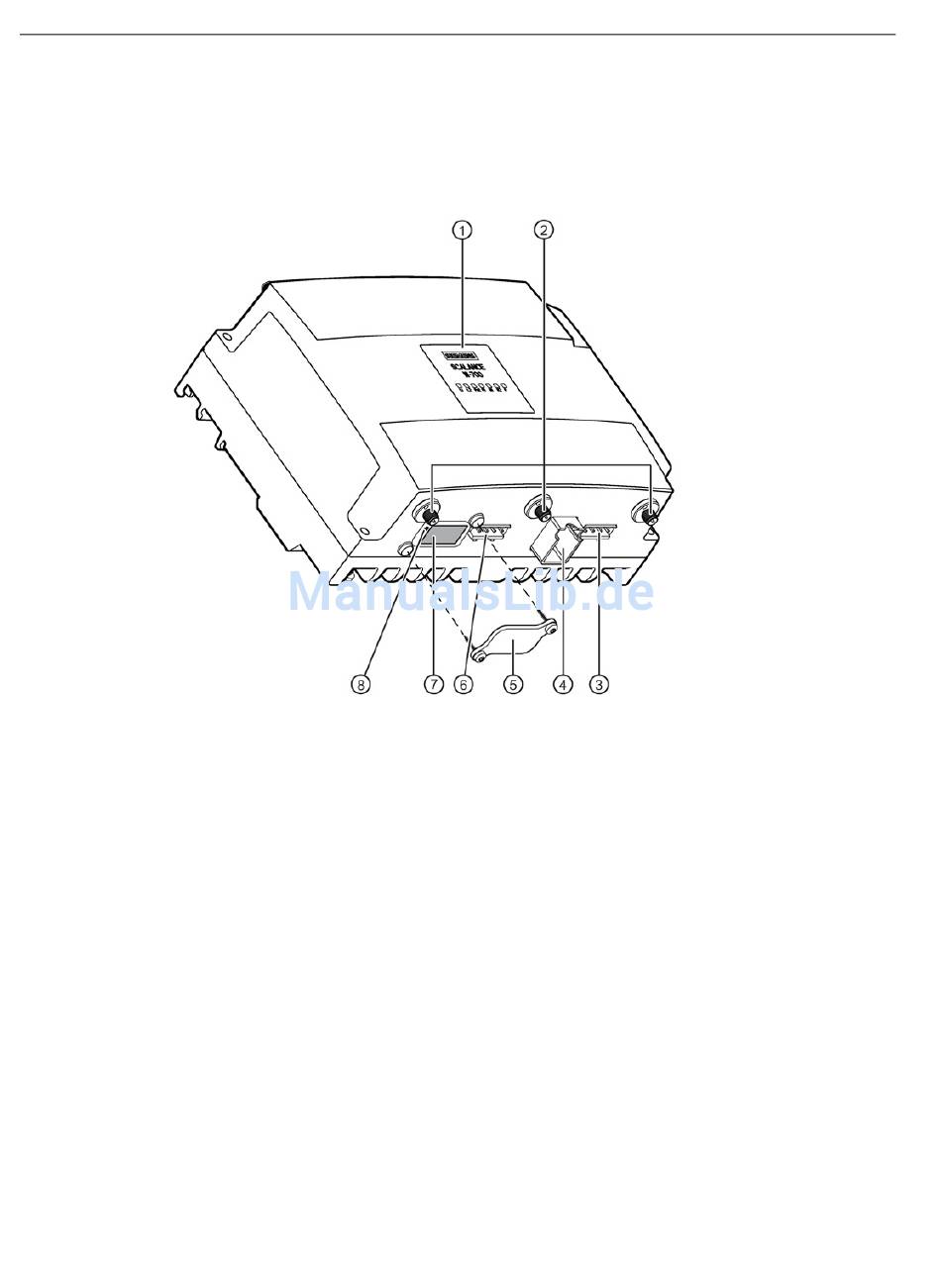

Bild 3-1
12
Leuchtdioden
Antennenanschlüsse, Typ R-SMA female
Geräte mit einer IWLAN-Schnittstelle: 3 Anschlüsse an der Oberseite (in der Zeichnung
•
verdeckt dargestellt).
Geräte mit zwei IWLAN-Schnittstellen: 3 Anschlüsse an der Oberseite und 3 an der Unter-
•
seite.
Anschluss für die Versorgungsspannung
Anschluss für das Ethernet, Typ RJ45
Verschraubbare Abdeckung für den
- Reset-Taster und den
- PLUG-Steckplatz (nicht bei W788C)
Anschluss für den digitalen Ein-/Ausgang (nicht bei W788C)
PLUG-Steckplatz (nicht bei W788C)
Reset-Taster
Gerätebeschreibung der RJ45-Variante
SCALANCE W788C-2
