Montage auf der Hutschiene

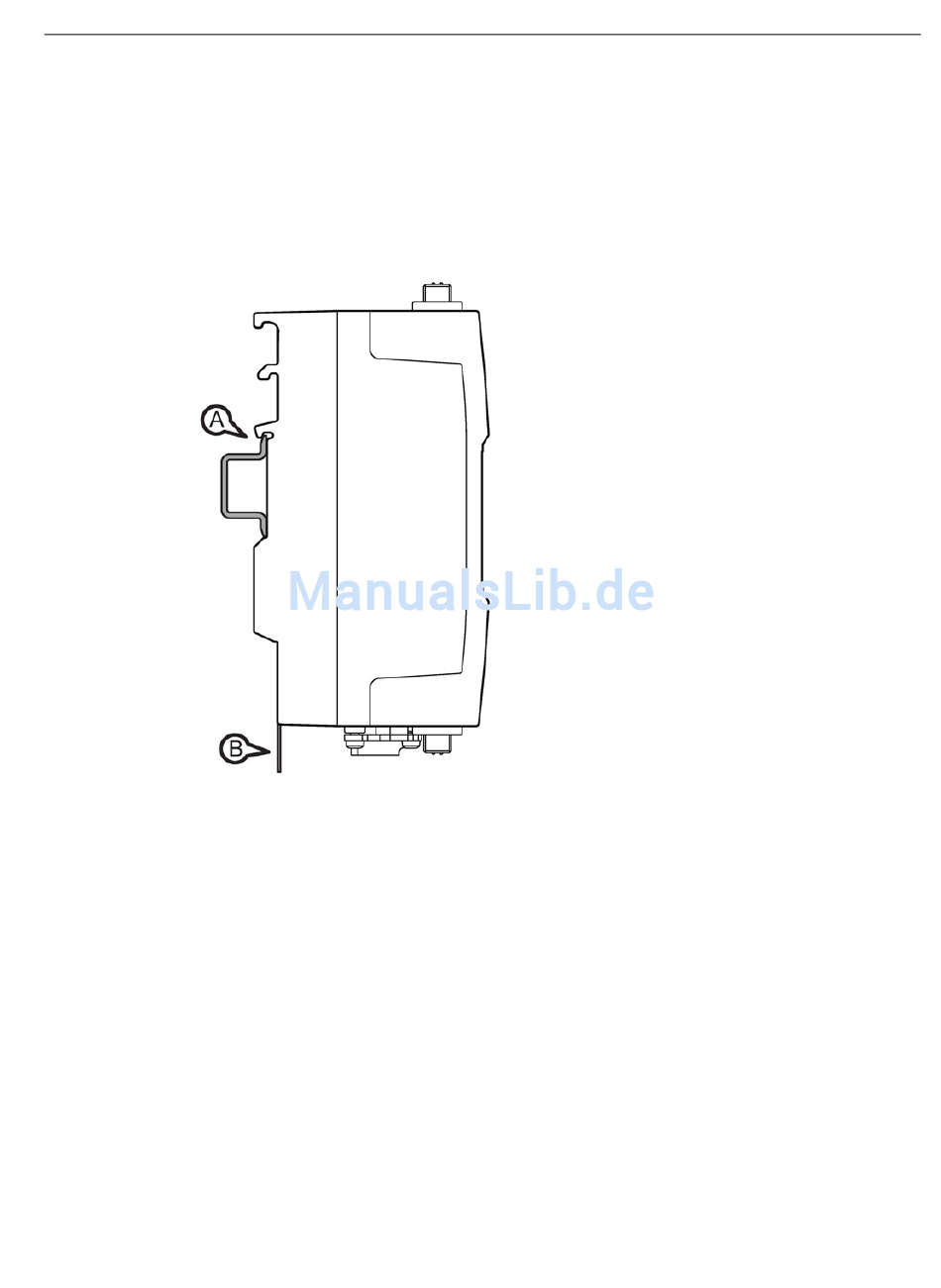

Nachfolgende Abbildung zeigt den W7x8 auf einer Hutschiene montiert. Führen Sie folgende
Schritte durch:
1. Setzen Sie das Gerät auf die Oberkante der Hutschiene (Position A).
2. Ziehen Sie den gefederten Hutschienenschieber (Position B) nach unten und drücken Sie
das Gerät gegen die Hutschiene, bis es einrastet.
Bild 4-4
SCALANCE W788C-2
Betriebsanleitung, 11/2014, A5E03692120-07
Montage auf einer Hutschiene
4.4 Montage auf einer Hutschiene
Montage
21
