Montage des Regelgerätes
Das Gehäuse ist auf einem festen und trockenen Unter-
grund zu befestigen. Hierzu muss der Gehäusedeckel
abgeschraubt werden.
Der Gehäusedeckel ist vorsichtig vom Gehäuse zu
lösen. Dabei ist zu beachten, dass die Flachkabel
(40-adrig und 5-adrig) mit der Leiterplatte im Gehäu-
se verbunden sind. Beide Kabel sind von der Platine
lösbar.
6
DEN - SMT / PL

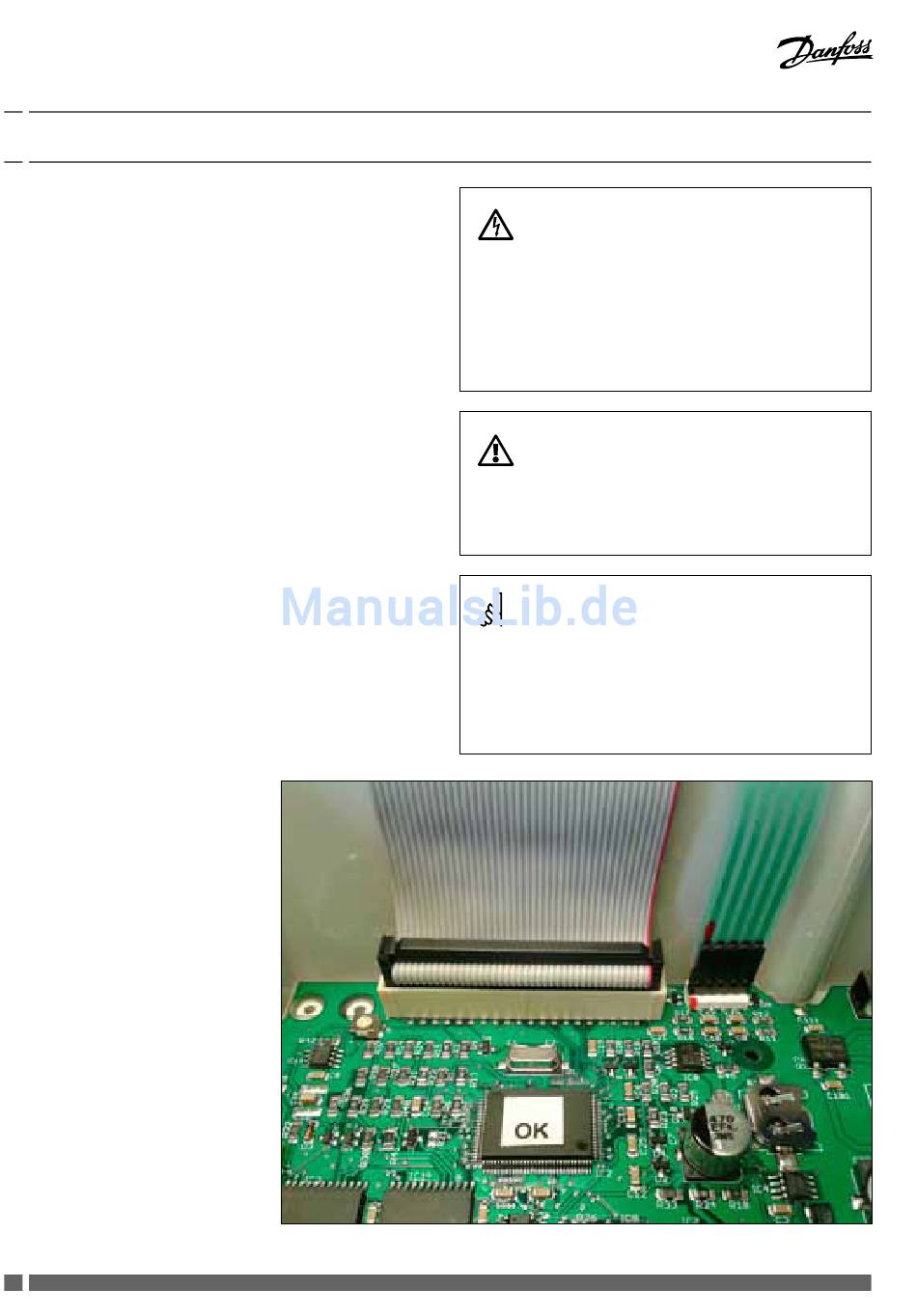

Abb.: Position der Flachkabel (40-adrig und 5-adrig) auf der Leiterplatte
VM.GU.A1.03
WARNUNG! Gefahr durch elektrischen Strom!
Der Gehäusedeckel befindet sich auf der Vorderseite
und ist mit sechs Kreuzschlitzschrauben am Gehäuse
befestigt. Die Schrauben sind mit einem geeigneten
Schraubendreher zu lösen und zu entnehmen.
ACHTUNG!
Beim Entnehmen der Schrauben ist der Deckel gegen
unbeabsichtigtes Verrutschen zu sichern.
HINWEIS!
Die Position des 5-adrigen Flachkabels ist markiert,
fehlerhaftes Aufsetzen des Steckers belegt die Folien-
tasten mit Fehlfunktionen. Das 40-adrige Flachkabel
ist gegen fehlerhaftes Aufsetzen gesichert.
