Montageanleitung ThermoControl - 3

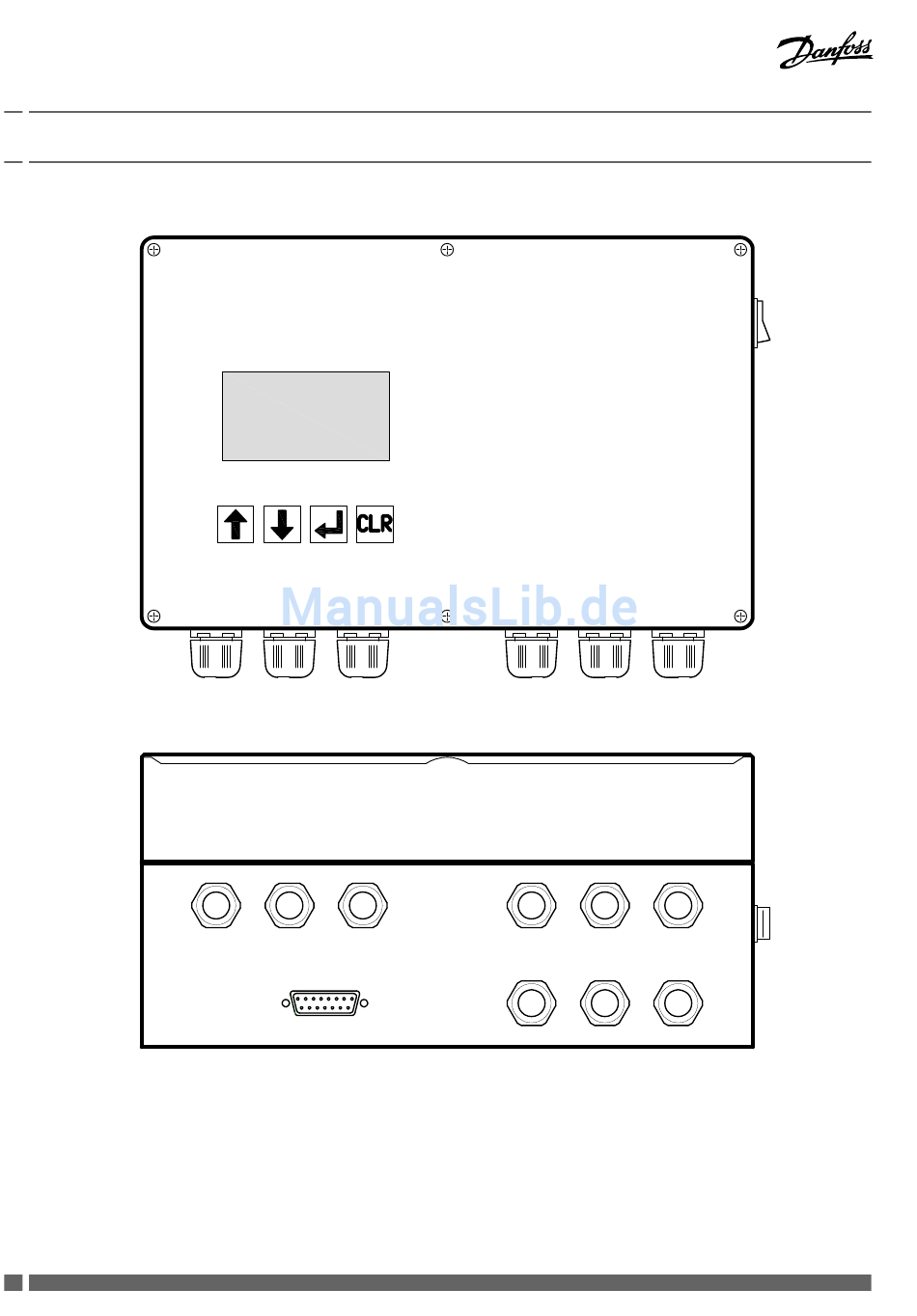

4. Geräteübersicht
Vorderseite
Unterseite
Legende
(1) Netzschalter
(2) Display
(3) Folientaste „im Menü aufwärts"
(4) Folientaste „im Menü abwärts"
(5) Folientaste „Bestätigung"
(6) Folientaste „Zurück"
4
DEN - SMT / PL
(2)
(3) (4) (5) (6)
(7)
(9)
(7) 3x Kabelverschraubung M20 mit
Mehrfach-Dichteinsatz (4x 5.0) für Fühler
und Signalkabel
(8) 6x Kabelverschraubung M16 für Netzspannung
(Spannungsversorgung, Pumpen, Antriebe)
(9) Anschluss Sub-D Buchse 15-polig (nicht belegt)
VM.GU.A1.03
(1)
(8)
