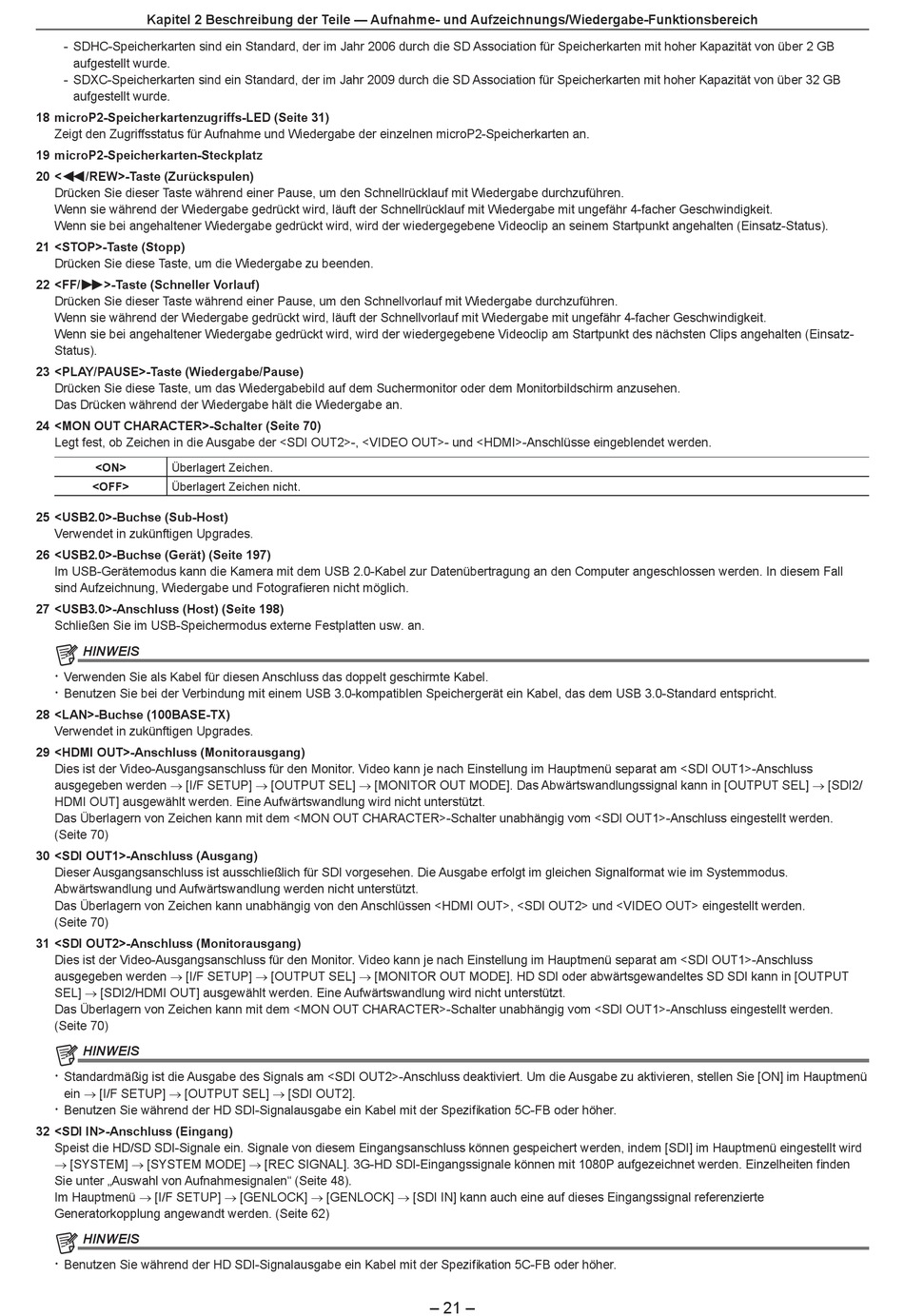

Kapitel 2 Beschreibung der Teile — Aufnahme- und Aufzeichnungs/Wiedergabe-Funktionsbereich
- SDHC-Speicherkarten sind ein Standard, der im Jahr 2006 durch die SD Association für Speicherkarten mit hoher Kapazität von über 2 GB
aufgestellt wurde.
- SDXC-Speicherkarten sind ein Standard, der im Jahr 2009 durch die SD Association für Speicherkarten mit hoher Kapazität von über 32 GB
aufgestellt wurde.
18 microP2-Speicherkartenzugriffs-LED (Seite 31)
Zeigt den Zugriffsstatus für Aufnahme und Wiedergabe der einzelnen microP2-Speicherkarten an.
19 microP2-Speicherkarten-Steckplatz
20 <%/REW>-Taste (Zurückspulen)
Drücken Sie dieser Taste während einer Pause, um den Schnellrücklauf mit Wiedergabe durchzuführen.
Wenn sie während der Wiedergabe gedrückt wird, läuft der Schnellrücklauf mit Wiedergabe mit ungefähr 4-facher Geschwindigkeit.
Wenn sie bei angehaltener Wiedergabe gedrückt wird, wird der wiedergegebene Videoclip an seinem Startpunkt angehalten (Einsatz-Status).
21 <STOP>-Taste (Stopp)
Drücken Sie diese Taste, um die Wiedergabe zu beenden.
22 <FF/)>-Taste (Schneller Vorlauf)
Drücken Sie dieser Taste während einer Pause, um den Schnellvorlauf mit Wiedergabe durchzuführen.
Wenn sie während der Wiedergabe gedrückt wird, läuft der Schnellvorlauf mit Wiedergabe mit ungefähr 4-facher Geschwindigkeit.
Wenn sie bei angehaltener Wiedergabe gedrückt wird, wird der wiedergegebene Videoclip am Startpunkt des nächsten Clips angehalten (Einsatz-
Status).
23 <PLAY/PAUSE>-Taste (Wiedergabe/Pause)
Drücken Sie diese Taste, um das Wiedergabebild auf dem Suchermonitor oder dem Monitorbildschirm anzusehen.
Das Drücken während der Wiedergabe hält die Wiedergabe an.
24 <MON OUT CHARACTER>-Schalter (Seite 70)
Legt fest, ob Zeichen in die Ausgabe der <SDI OUT2>-, <VIDEO OUT>- und <HDMI>-Anschlüsse eingeblendet werden.
<ON>
Überlagert Zeichen.
<OFF>
Überlagert Zeichen nicht.
25 <USB2.0>-Buchse (Sub-Host)
Verwendet in zukünftigen Upgrades.
26 <USB2.0>-Buchse (Gerät) (Seite 197)
Im USB-Gerätemodus kann die Kamera mit dem USB 2.0-Kabel zur Datenübertragung an den Computer angeschlossen werden. In diesem Fall
sind Aufzeichnung, Wiedergabe und Fotografieren nicht möglich.
27 <USB3.0>-Anschluss (Host) (Seite 198)
Schließen Sie im USB-Speichermodus externe Festplatten usw. an.
@
HINWEIS
t Verwenden Sie als Kabel für diesen Anschluss das doppelt geschirmte Kabel.
t Benutzen Sie bei der Verbindung mit einem USB 3.0-kompatiblen Speichergerät ein Kabel, das dem USB 3.0-Standard entspricht.
28 <LAN>-Buchse (100BASE-TX)
Verwendet in zukünftigen Upgrades.
29 <HDMI OUT>-Anschluss (Monitorausgang)
Dies ist der Video-Ausgangsanschluss für den Monitor. Video kann je nach Einstellung im Hauptmenü separat am <SDI OUT1>-Anschluss
ausgegeben werden → [I/F SETUP] → [OUTPUT SEL] → [MONITOR OUT MODE]. Das Abwärtswandlungssignal kann in [OUTPUT SEL] → [SDI2/
HDMI OUT] ausgewählt werden. Eine Aufwärtswandlung wird nicht unterstützt.
Das Überlagern von Zeichen kann mit dem <MON OUT CHARACTER>-Schalter unabhängig vom <SDI OUT1>-Anschluss eingestellt werden.
(Seite 70)
30 <SDI OUT1>-Anschluss (Ausgang)
Dieser Ausgangsanschluss ist ausschließlich für SDI vorgesehen. Die Ausgabe erfolgt im gleichen Signalformat wie im Systemmodus.
Abwärtswandlung und Aufwärtswandlung werden nicht unterstützt.
Das Überlagern von Zeichen kann unabhängig von den Anschlüssen <HDMI OUT>, <SDI OUT2> und <VIDEO OUT> eingestellt werden.
(Seite 70)
31 <SDI OUT2>-Anschluss (Monitorausgang)
Dies ist der Video-Ausgangsanschluss für den Monitor. Video kann je nach Einstellung im Hauptmenü separat am <SDI OUT1>-Anschluss
ausgegeben werden → [I/F SETUP] → [OUTPUT SEL] → [MONITOR OUT MODE]. HD SDI oder abwärtsgewandeltes SD SDI kann in [OUTPUT
SEL] → [SDI2/HDMI OUT] ausgewählt werden. Eine Aufwärtswandlung wird nicht unterstützt.
Das Überlagern von Zeichen kann mit dem <MON OUT CHARACTER>-Schalter unabhängig vom <SDI OUT1>-Anschluss eingestellt werden.
(Seite 70)
@
HINWEIS
t Standardmäßig ist die Ausgabe des Signals am <SDI OUT2>-Anschluss deaktiviert. Um die Ausgabe zu aktivieren, stellen Sie [ON] im Hauptmenü
ein → [I/F SETUP] → [OUTPUT SEL] → [SDI OUT2].
t Benutzen Sie während der HD SDI-Signalausgabe ein Kabel mit der Spezifikation 5C-FB oder höher.
32 <SDI IN>-Anschluss (Eingang)
Speist die HD/SD SDI-Signale ein. Signale von diesem Eingangsanschluss können gespeichert werden, indem [SDI] im Hauptmenü eingestellt wird
→ [SYSTEM] → [SYSTEM MODE] → [REC SIGNAL]. 3G-HD SDI-Eingangssignale können mit 1080P aufgezeichnet werden. Einzelheiten finden
Sie unter „Auswahl von Aufnahmesignalen" (Seite 48).
Im Hauptmenü → [I/F SETUP] → [GENLOCK] → [GENLOCK] → [SDI IN] kann auch eine auf dieses Eingangssignal referenzierte
Generatorkopplung angewandt werden. (Seite 62)
@
HINWEIS
t Benutzen Sie während der HD SDI-Signalausgabe ein Kabel mit der Spezifikation 5C-FB oder höher.
– 21 –
