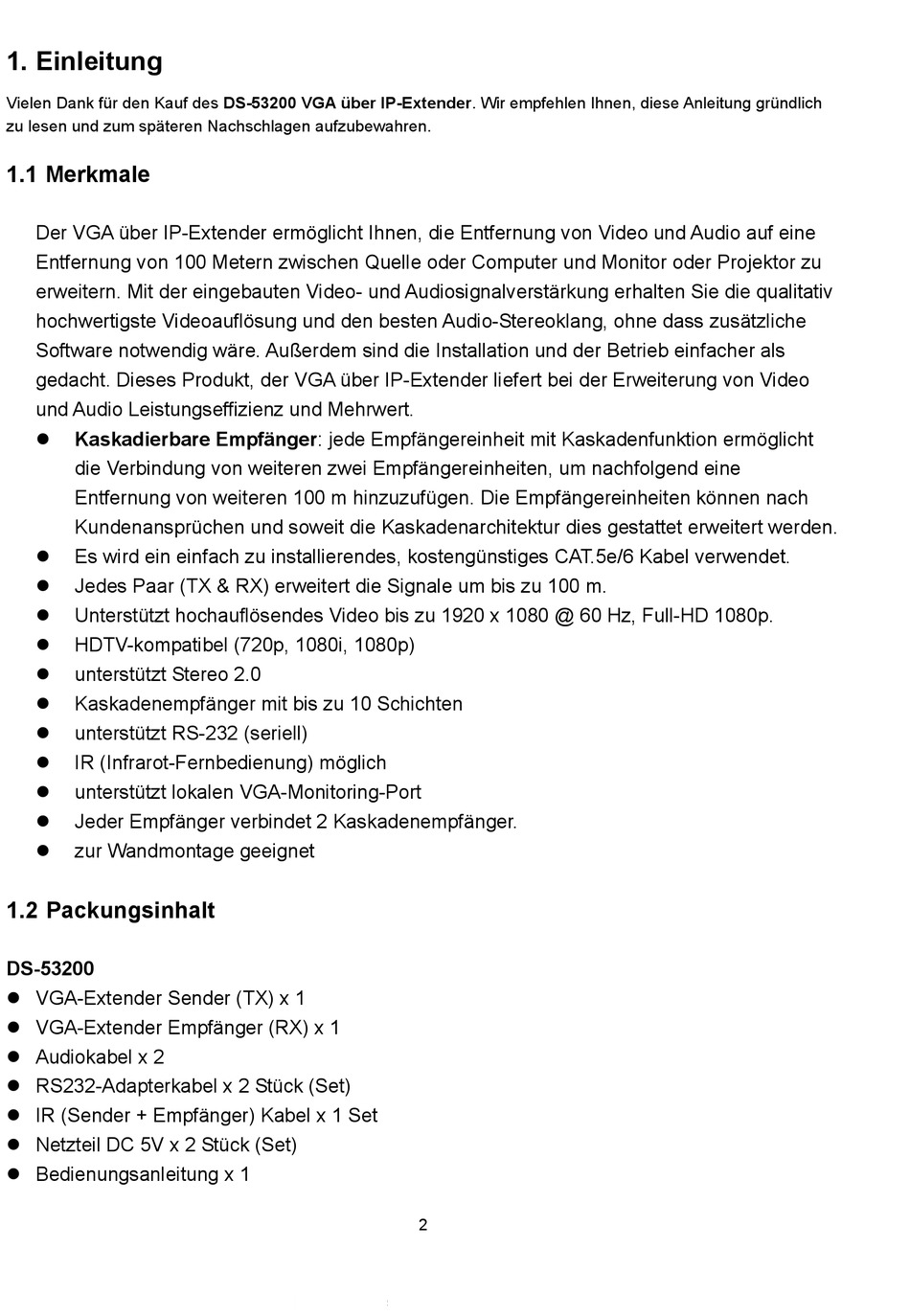

1. Einleitung
Vielen Dank für den Kauf des DS-53200 VGA über IP-Extender. Wir empfehlen Ihnen, diese Anleitung gründlich
zu lesen und zum späteren Nachschlagen aufzubewahren.
1.1 Merkmale
Der VGA über IP-Extender ermöglicht Ihnen, die Entfernung von Video und Audio auf eine
Entfernung von 100 Metern zwischen Quelle oder Computer und Monitor oder Projektor zu
erweitern. Mit der eingebauten Video- und Audiosignalverstärkung erhalten Sie die qualitativ
hochwertigste Videoauflösung und den besten Audio-Stereoklang, ohne dass zusätzliche
Software notwendig wäre. Außerdem sind die Installation und der Betrieb einfacher als
gedacht. Dieses Produkt, der VGA über IP-Extender liefert bei der Erweiterung von Video
und Audio Leistungseffizienz und Mehrwert.
Kaskadierbare Empfänger: jede Empfängereinheit mit Kaskadenfunktion ermöglicht
die Verbindung von weiteren zwei Empfängereinheiten, um nachfolgend eine
Entfernung von weiteren 100 m hinzuzufügen. Die Empfängereinheiten können nach
Kundenansprüchen und soweit die Kaskadenarchitektur dies gestattet erweitert werden.
Es wird ein einfach zu installierendes, kostengünstiges CAT.5e/6 Kabel verwendet.
Jedes Paar (TX & RX) erweitert die Signale um bis zu 100 m.
Unterstützt hochauflösendes Video bis zu 1920 x 1080 @ 60 Hz, Full-HD 1080p.
HDTV-kompatibel (720p, 1080i, 1080p)
unterstützt Stereo 2.0
Kaskadenempfänger mit bis zu 10 Schichten
unterstützt RS-232 (seriell)
IR (Infrarot-Fernbedienung) möglich
unterstützt lokalen VGA-Monitoring-Port
Jeder Empfänger verbindet 2 Kaskadenempfänger.
zur Wandmontage geeignet
1.2 Packungsinhalt
DS-53200
VGA-Extender Sender (TX) x 1
VGA-Extender Empfänger (RX) x 1
Audiokabel x 2
RS232-Adapterkabel x 2 Stück (Set)
IR (Sender + Empfänger) Kabel x 1 Set
Netzteil DC 5V x 2 Stück (Set)
Bedienungsanleitung x 1
2
