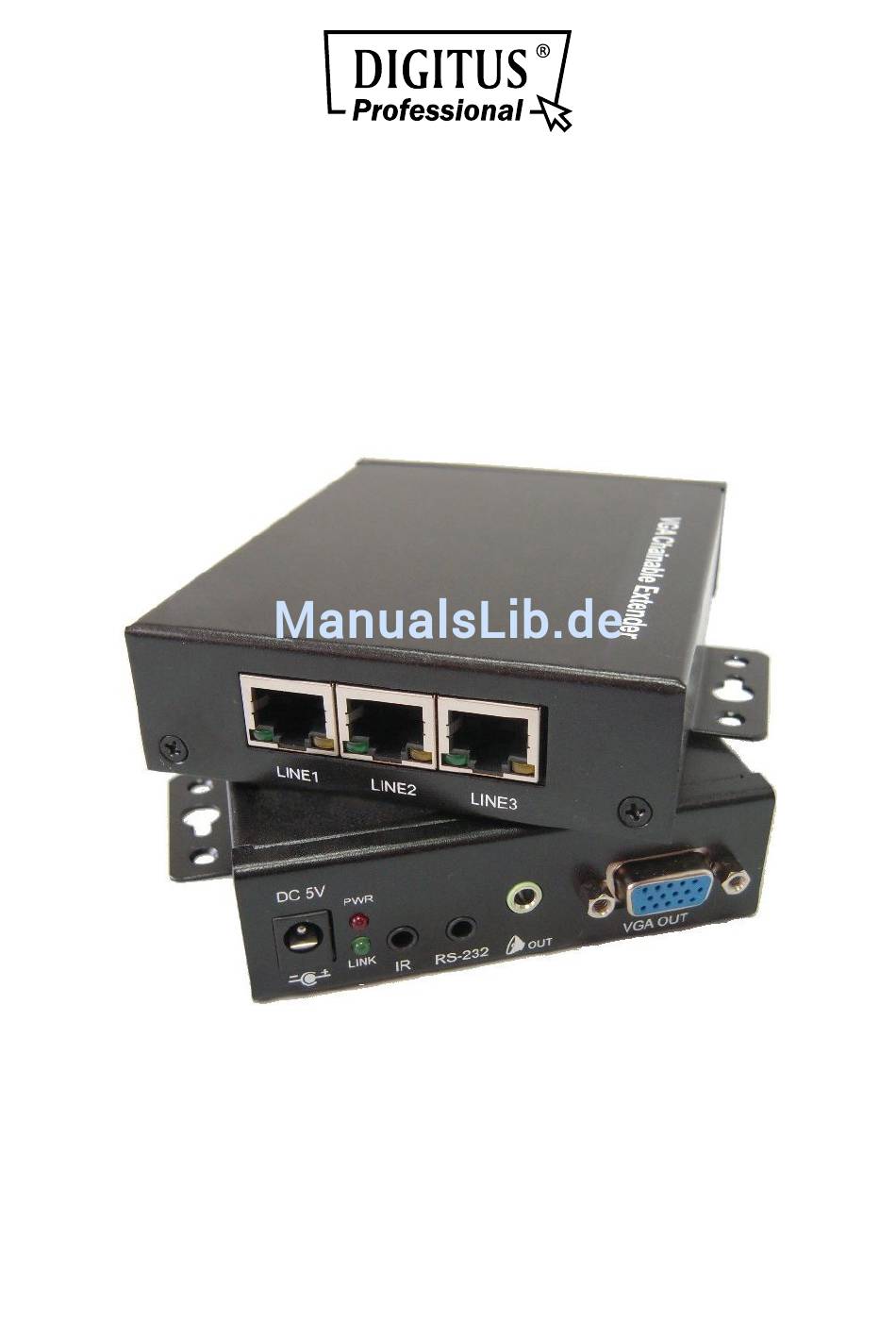

- Seite 1 VGA über IP-EXTENDER Bedienungsanleitung DS-53200 • DS-53201...
- Seite 2 1. Einleitung Vielen Dank für den Kauf des DS-53200 VGA über IP-Extender. Wir empfehlen Ihnen, diese Anleitung gründlich zu lesen und zum späteren Nachschlagen aufzubewahren. 1.1 Merkmale Der VGA über IP-Extender ermöglicht Ihnen, die Entfernung von Video und Audio auf eine Entfernung von 100 Metern zwischen Quelle oder Computer und Monitor oder Projektor zu erweitern.
-
Seite 3: Technische Daten
DS-53201 VGA-Extender Empfänger (RX) x 1 Audiokabel x 1 RS232-Adapterkabel x 1 IR (Empfänger) Kabel x 1 Netzteil DC 5V x 1 Bedienungsanleitung x 1 2. Technische Daten: 2.1 Allgemein Sender Empfänger VGA-Ausgang VGA-Buchse VGA-Buchse Konsolen-Anschlüsse RS-232-Steueranschluss Telefonbuchse... -
Seite 4: Anschlussdiagramm
Gehäusematerial Metall Leistungsaufnahme Sender (TX): 5 W; Empfänger (RX): 4,5 W Betriebstemperatur 0 bis 50 °C Betriebstemperatur -20 °C bis 60 °C Feuchte 0% bis 80% RH 3. Anschlussdiagramm 3.1 Bilder der Einstellung Sender (TX) – Vorderansicht Sender (TX) – Rückansicht : : Netzteil DC 5 V... - Seite 5 : : Netzteil DC 5V Audio-Ausgabeanschluss Power-LED (leuchtet dauerhaft rot, wenn VGA-Ausgang (Remote-Display) : : Gerät eingeschaltet ist) VERBINDUNGS-LED (leuchtet dauerhaft RJ45 LINK : : grün, wenn Verbindung aufgebaut wurde) : : IR-Empfänger Steueranschluss RJ45 LINK : : RS232-Steueranschluss RJ45 LINK Anschlussdiagramm Sender (TX) VGA-Kabel...
- Seite 6 Schließen Sie den lokalen Schließen Sie das VGA-Monitor an. UTP-Kabel an. Schließen Sie die lokalen Schließen Sie die VGA-Quelle an. Lautsprecher an. RS232 zu 3,5 mm Netzteil 5 V Verbinden Sie die Audioquelle IR-Sender/Emitter Installation des Empfängers (RX) Bitte verwenden Sie für beste Qualitätsergebnisse ein CAT.5e/6-Kabel, um die Anschlüsse ...
- Seite 7 Kaskadenverbindung Verwenden Sie das UTP-Kabel, welches an den Empfänger angeschlossen ist, um die zwei anderen Empfängereinheiten nachfolgend anzuschließen und eine weitere Entfernung von 100 m hinzuzufügen. Das Kabel ist an den Anschluss LINE1 oder LINE2 oder LINE3 (RJ45) des Empfängers angeschlossen, solange der LINE-Anschluss nicht besetzt ist und der Benutzer weiterhin unter Berücksichtigung der Kaskadenarchitektur und den Kundenwünschen erweitern kann.
- Seite 8 Erweiterung mit Netzwerkschalter Die größtmögliche Entfernung zwischen zwei Empfängern beträgt 100 m. Dies kann mit Hilfe eines Netzwerkschalters erweitert werden. Der Benutzer kann einen Netzwerkschalter hinzufügen, um weitere 100 Meter zu erweitern. Je mehr Netzwerkschalter, desto größer die erweiterte Entfernung. Die Anzahl der Netzwerkschalter kann der Benutzer beliebig wählen.
- Seite 9 3.2 Anschlussdiagramm (1) Erweiterung einer einzelnen Quelle (2) Erweiterung einer einzelnen Quelle und Kaskadenempfänger (3) Einzelne Quelle mit mehreren Kaskadenempfängern Ort B Cat.5e/6 Kabel max. 100 m VGA-Kabel Ort A...
- Seite 10 Kaskade und mit VGA/HDMI/DisplayPort gemischt Jede Ebene DP (RX) VGA-Quelle Cat.5e/6 bis zu 100 m DP-Ausgang DP-Kabel HDMI (RX) HDMI (RX) HDMI-Ausgang Cat.5e/6 bis zu 100 m HDMI Kabel DP (RX) DP-Ausgang DP-Kabel VGA-Ausgang HDMI-Ausgang lokaler Monitor remote Monitor VGA (RX) VGA-Ausgang VGA-Kabel IR-Bypass-Funktion Verbindung...
- Seite 11 3.3 RS-232-Bypass-Funktion Verbindung Schließen Sie das Gerät, wie PC, Projektor usw. an den RS-232-Anschluss des Senders oder Empfängers mittels eines RS-232 an einen 3,5 mm-Adapter an. Verbinden Sie die Steuereinheit mit dem RS-232-Anschluss des Empfängers oder den Empfänger mittels eines RS-232 an einen 3,5 mm-Adapter. RS-232: bi-direktional RS-232 zu 3,5 mm Steuersystem...
