Digitus DS-53420 Schnellstartanleitung
Utp vga extender
2 port mit audio
Inhaltsverzeichnis
Verwandte Anleitungen für Digitus DS-53420
Inhaltszusammenfassung für Digitus DS-53420

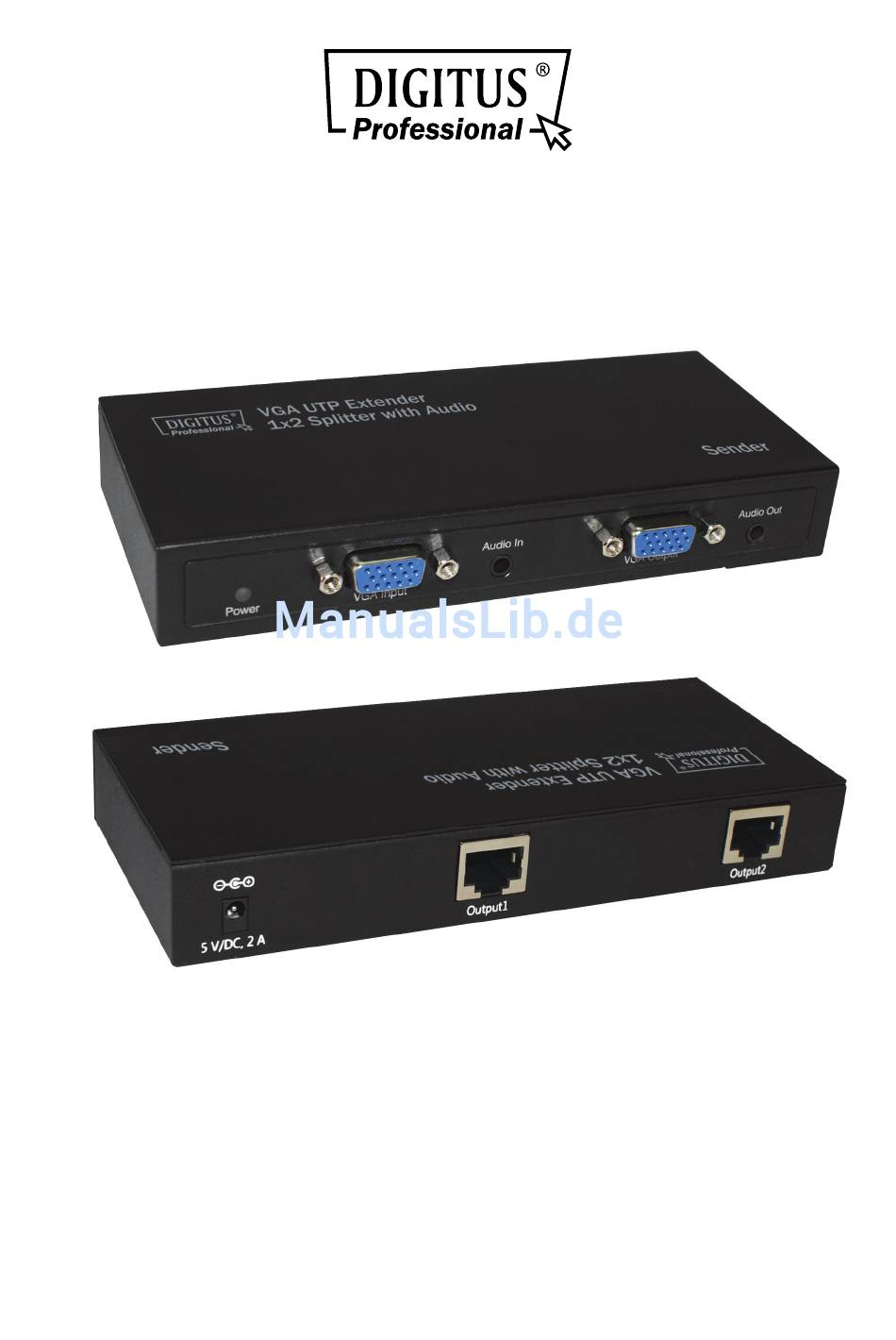

- Seite 1 UTP VGA Extender 2 Port mit Audio Schnellstart Anleitung DS-53420...
-
Seite 2: Verpackungsinhalt

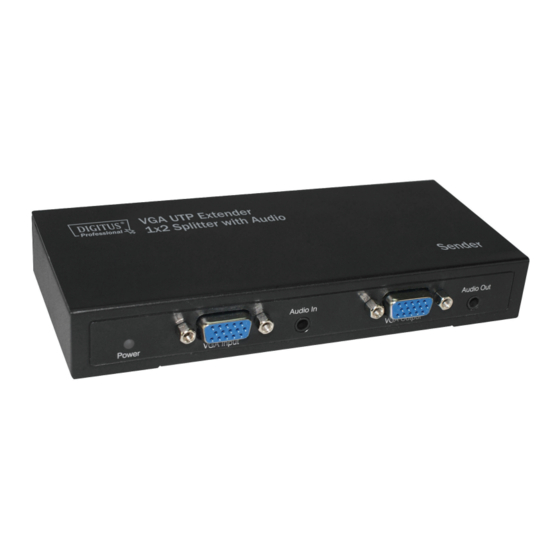

Einführung Dieser UTP VGA Extender 1X2 Splitter mit Audio ist das ideale Produkt für die lokale und entfernte Anzeige von Videoinhalten. Es kombiniert Verteiler- und Erweiterungsfunktionen in einem Gerät. Es verteilt das VGA und Audio Signal gleichzeitig in zwei identische Ausgangssignale. Jeder Empfänger kann individuell und flexibel ein Display ansteuern und wird somit als voll funktionales Modul betrieben. -
Seite 3: Anschluss Und Bedienung
Anschluss und Bedienung 1) Schließen Sie die VGA Quelle mit einem VGA Kabel an den VGA Eingang des Senders an 2) Verbinden Sie den VGA Ausgang des Senders mit dem lokalen Display 3) Verbinden Sie Sender und Empfänger mit einem CAT-5e/6 Kabel 4) Verbinden Sie den VGA Ausgang des Empfängers mit dem entferntem Display 5) Schließen Sie das 5V@2A Netzteil am Sender und das andere 5V@2A... -
Seite 4: Spezifikationen
SPEZIFIKATIONEN Input /Output Connector Anschlüsse Eingang VGA(Buchse 15-polig), Stereo Audio Anschlüsse Ausgang VGA(Buchse 15-polig), Stereo Audio,1xRJ45 Frequenzband Vertikaler Frequenzbereich 60/75/85Hz Unterstützte Auflösungen (PC) 640X480 800X600 1024X768 1280X720 1280X768 1280X960 1280X1024 1600X900 1600X1200 1920X1080 1920X1200 Abmessungen Abmessungen Sender (L-B-H) 154×69×23mm Abmessungen Empfänger (L-B-H) 110×75×25mm Environmental Betriebstemperatur... - Seite 5 Hinweis: Bei falscher Installation und unsachgemäßem Gebrauch im Wohnbereich kann das Gerät Störungen bei Rundfunkgeräten und anderen elektronischen Geräten verursachen. Ein sachgemäßer Gebrauch liegt vor, wenn das Gerät, soweit durchführbar, mit geschirmten Anschlusskabeln betrieben wird (bei Netzwerkprodukten zusätzlich geschirmter Kabel der Kategorie 5e und höher). Das Gerät wurde getestet und liegt innerhalb der Grenzen für Computerzubehör der Klasse A gemäß...
