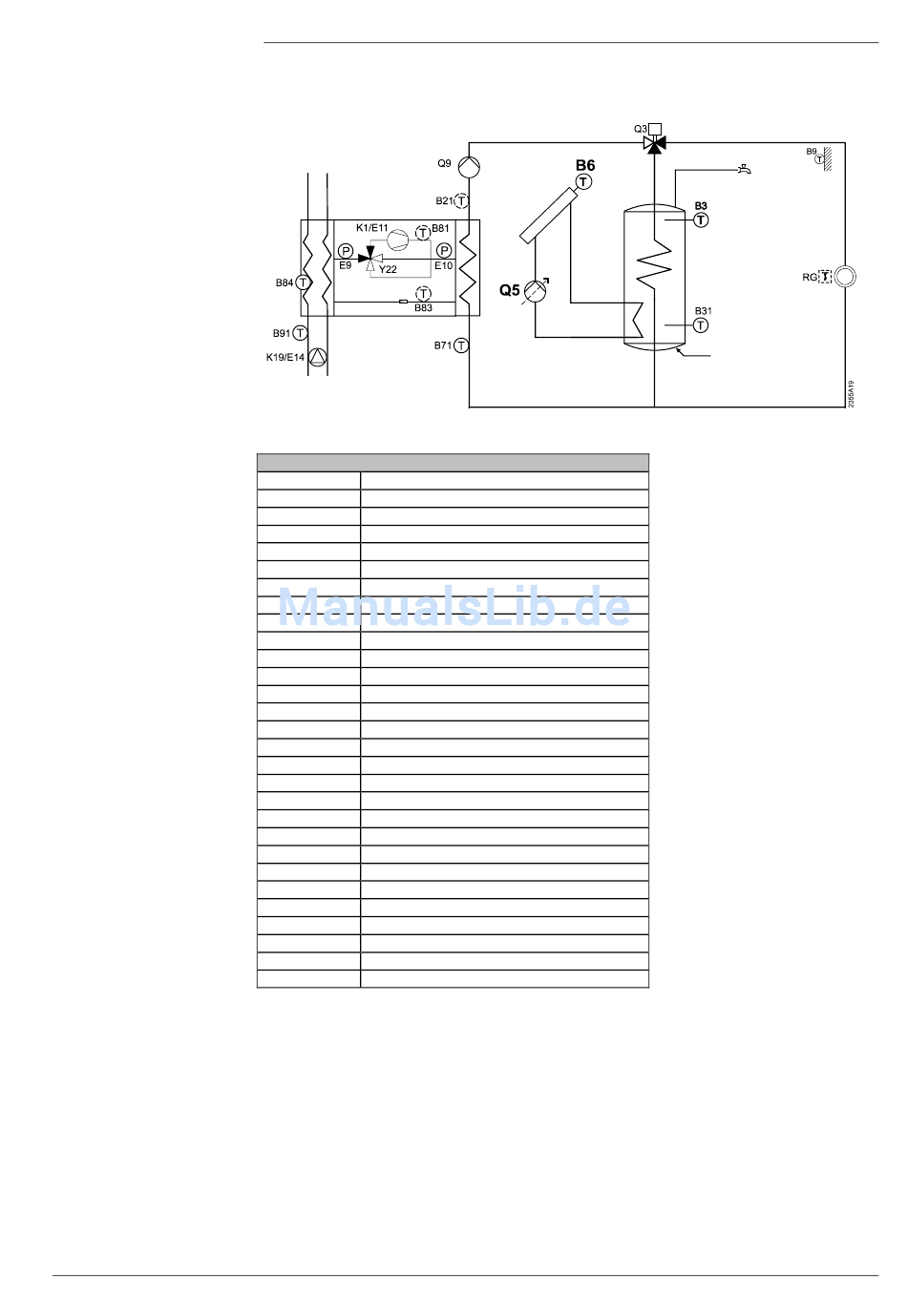

Schema 19
Multifunktionale
Klemmen
Siemens
Building Technologies
Luft-Wasser-Wärmepumpe, Trinkwasserspeicher mit TWW-Umlenkventil Q3 und
Sonnenkollektor, Pumpenheizkreis
RVS61
BX1
BX2
BX3 Kollektorfühler B6
BX4 Trinkwasserfühler B31
BX7 Heissgasfühler B81
BX8 Trinkwasserfühler B3
BX9 Aussentemperaturfühler B9
BX10 WP Vorlauffühler B21
BX11
BX12 WP Rücklauffühler B71
BX13 Quelleneintrittfühler B91
BX14 Quellenaust'fühler B92/B84 (B84)
QX1 Prozessumkehrventil Y22
QX2
QX3
QX5 Kollektorpumpe Q5
QX6
QX7 Verdichterstufe 1 K1
QX8 Trinkwasserstellglied Q3
QX9
QX10
QX11
QX12 Quell'pumpe Q8/Ventilat K19 (K19)
QX13 Kondensatorpumpe Q9
EX9 Niederdruckwächter E9
EX10 Hochdruckwächter E10
EX11 Überlast Verdichter 1 E11
Wärmepumpenregler
Anwendungsschemen
