Temp'diff Puffer/Kühlkreis
Min Speich'temp
Heizbetrieb
Max Speich'temp
Kühlbetrieb
288 / 494
Siemens
Building Technologies

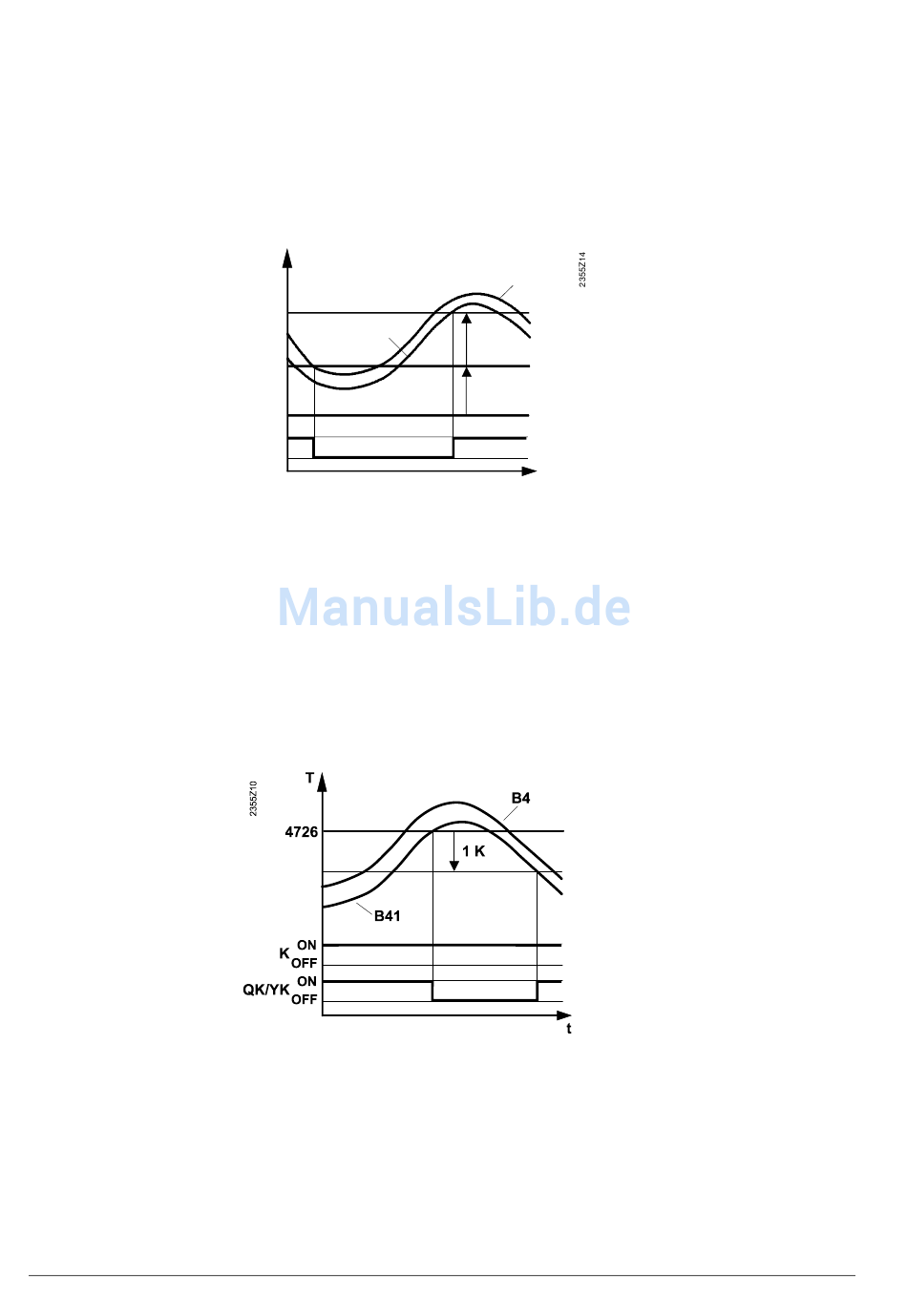

Ist die Temperaturdifferenz DT zwischen Pufferspeicher und Kühlkreis-
Temperaturanforderung genügend gross, so wird die vom Kühlkreis benötigte Kälte
ab dem Pufferspeicher bezogen. Der Kälteerzeuger ist gesperrt.
· Sobald beide Pufferspeicher-Temperaturfühler um die "Temp'diff
Puffer/Kühlkreis" plus 1 K über der verlangten Vorlauftemperatur liegen, ist der
Kälteerzeuger freigegeben.
· Sobald beide Pufferspeicher-Temperaturfühler um weniger als die "Temp'diff
Puffer/Kühlkreis" über der verlangten Vorlauftemperatur liegen, ist der
Kälteerzeuger gesperrt.
T
B41
ON
K
OFF
TVLKw Vorlaufsollwert im Kühlbetrieb
K Kälteerzeuger
Fällt die Temperatur des Pufferspeichers unter den eingestellten Wert, werden die
Heizkreise ausgeschaltet, sofern kein Erzeuger zur Verfügung steht, also in
Störung oder ausgeschaltet / gesperrt ist.
Liegt die Speichertemperatur über der eingestellten "Max Speich'temp Kühlbetrieb"
für den Kühlbetrieb, wird der Kühlbetrieb gesperrt. Die Kühlkreispumpen stellen ab
und die Mischer schliessen. Die Kühlanforderung an die Erzeuger bleibt bestehen.
Sinkt die Speichertemperatur unter die max. Speichertemperatur minus 1 K wird
die Sperrung aufgehoben.
K Kälteerzeuger
QK / YK Kühlkreispumpen / Kühlkreismischer
Wärmepumpenregler
Einstellungen im Detail
B4
1K
4723
TVLKw
t
