Modbus

Mit dem Modbus-Clip-In OCI350.01 ist der RVS61 Modbus-fähig.
Der RVS61 unterstützt über die Modbus-Schnittstelle folgende 3 Anwendungen:
1. Aktoren: Ansteuern von Pumpen, Ventilatoren und Verdichtern
2. Reglerverbund: Austausch von Prozessdaten mit einem Fremdregler
3. Leitsystem/Bediengerät: Austausch von Prozessdaten, Parametern,
Betriebswerten
· Für die Ansteuerung von Aktoren muss der RVS61 als Kommunikations-Master
konfiguriert sein.
· Für die beiden anderen Anwendungen ist er Kommunikations-Slave.
Aufgrund dieser Zuordnung ist bei der Anwendung Reglerverbund oder
Leitsystem/Bediengerät das gleichzeitige Ansteuern von Aktoren nicht möglich, und
umgekehrt.
Parameter und Anzeigewerte für Modbus befinden sich in folgenden Menüs:
· Das Menü "Modbus" beinhaltet alle Parameter für Protokolleinstellungen
(Adressierung, Baudrate, etc.) und die Ansteuerung der Modbus-Aktoren.
· Im Menü "Ein-/Ausgangstest" befinden sich Parameter/Anzeigewerte zum
Überprüfen der Modbus-Verbindung mit den Aktoren.
Die folgende Übersicht enthält Modbus-Spezifizierungen des RVS61:
Mode RTU
Protokoll Master oder Slave (anwendungsabhängig)
Slave-Adressen 1...247
Anzahl Slaves Maximal 8
Broadcast (als Master) Nein
Baudrate 1'200, 2'400, 4'800, 9'600, 19'200, 38'400, 57'600, 76'800, 115'200 Baud
Startbit 1
Datenbit 8
Stoppbit 1 oder 2
Parity Even, Odd, None
· 0x03 Read Holdingregisters
Funktionscodes
· 0x06 Write Single Register (nicht für strukturierte Datentypen)
· 0x10 Write multiple Register
Datenregister 2 Byte
· Signed/Unsigned 16 Bit und 32 Bit
Datentypen
· Strukturierte (über mehrere Register)
Kodierung Most significant first
Telegrammlänge Maximal 44 Datenbyte
Response Timeout 300 ms
· Baudrate: 19'200 Baud (bei einer Kabellänge < 500 m)
· Parität: Gerade (Even)
· Stoppbit: 1

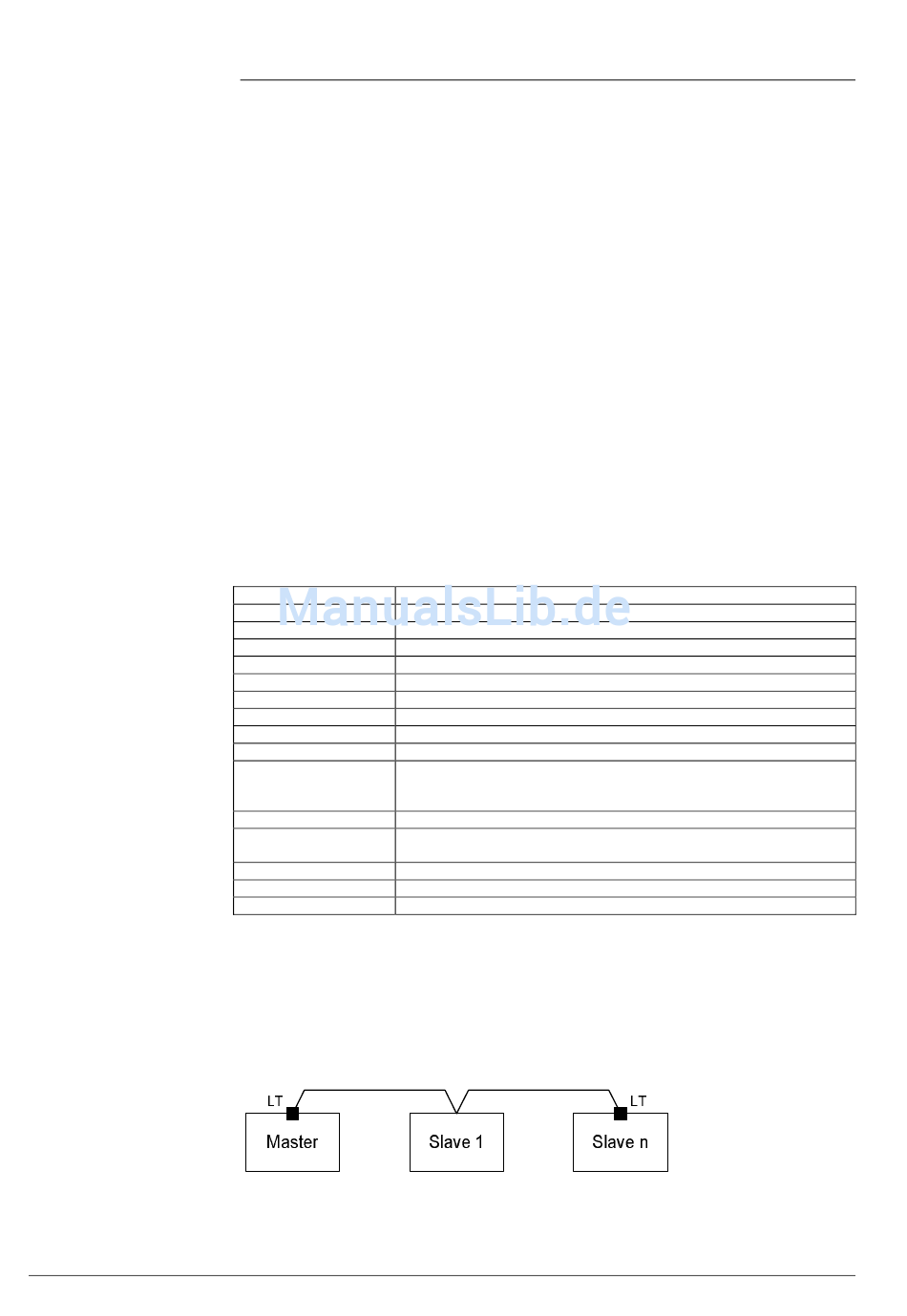

Die Modbus-Geräte sollten in einer Linienstruktur verbunden werden. Die beiden
Leitungsenden werden mit einem Abschlusswiderstand abgeschlossen.
LT: Abschlusswiderstand (engl: line termination)
Wärmepumpenregler
Einstellungen im Detail
