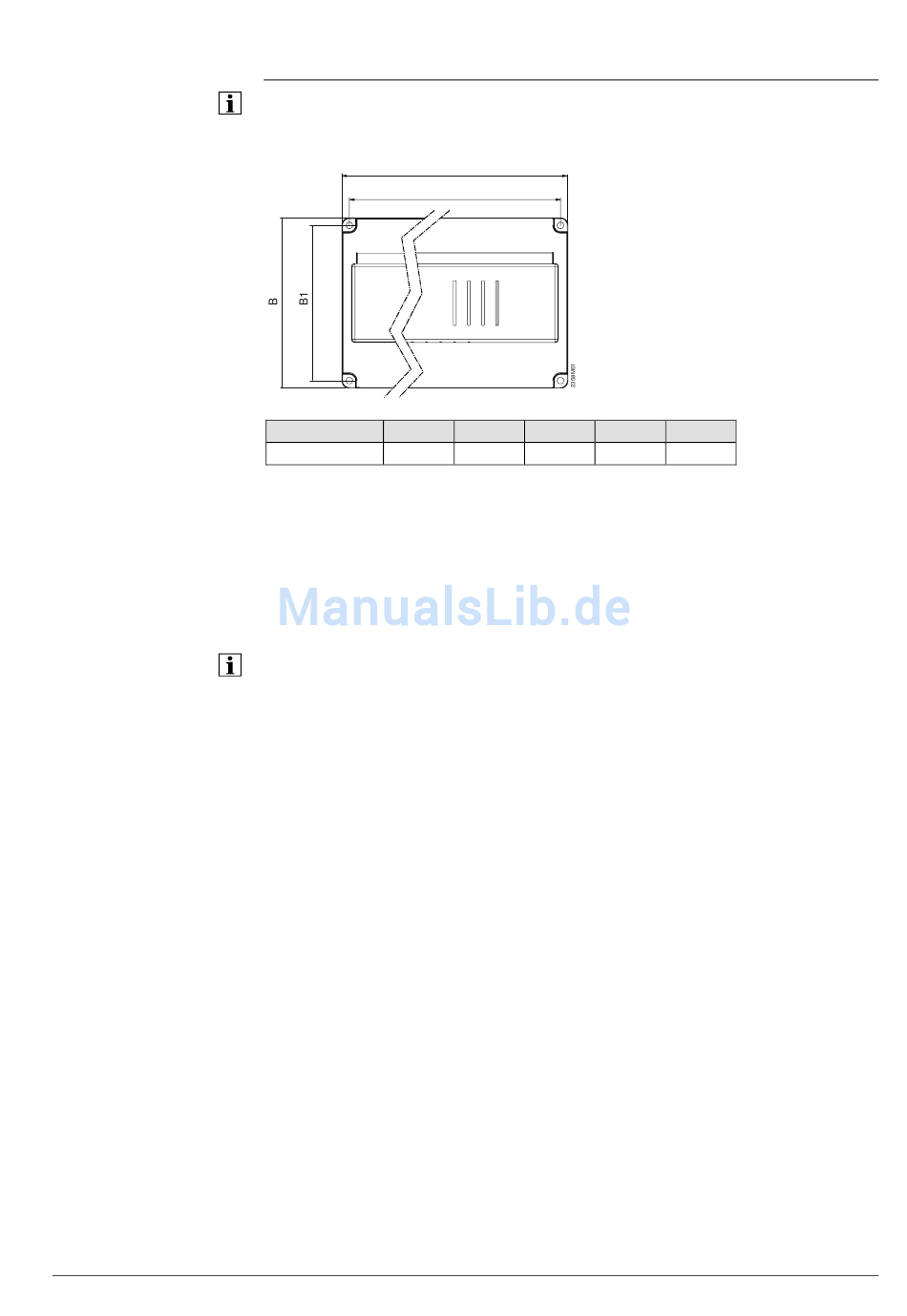

Masse und Bohrbild
Anschlüsse
Siemens
Building Technologies
3.3

Erweiterungsmodule AVS75.39x

Projektierung, Montageort und Montageart entsprechen den Angaben der
Grundgeräte.
L
AVS75.39x
109
Das Erweiterungsmodul AVS75.390 wird via Steckbuchse X50 mit dem
Verbindungskabel AVS82.490/109 oder AVS82.491/109 an Steckbuchse X50 oder
X30 des Grundgeräts angeschlossen. Die Stecker sind codiert.
Weitere Module werden via Steckbuchse X50 des ersten Moduls auf Steckbuchse
X50 eines weiteren Moduls verbunden.
Es lassen sich maximal 3 Erweiterungsmodule an ein Grundgerät anschliessen.
· Bei Einhaltung der maximalen Anzahl von Erweiterungsmodulen, sind
kompatible Erweiterunsmodule frei kombinierbar.
Wärmepumpenregler
Montage und Installation
L
L1
B H L1
121 52 98
Masse in mm
B1
110
