Kühlen parametrieren
Kälteerzeugung
Kühlsystem
"Kühlsystem"
(BZ 5808):
"Im passiven Kühlbetrieb"
(BZ 3007):
Schiene (1)
Schiene (2)
Siemens
Building Technologies
Zeilennr. Bedienzeile
5807 Kälteerzeugung
Aus ¦ Aktiv und Passiv Kühlen ¦ Aktiv Kühlen ¦ Passiv Kühlen
5808 Kühlsystem
4-Leitersystem Kühlen ¦ 2-Leitersystem Kühlen
Die Einstellung definiert, wie die Wärmepumpe die Kälte erzeugt.
Aus
Es erfolgt keine Kälteerzeugung.
Aktiv und Passiv Kühlen
Die Kälteerzeugung erfolgt aktiv oder passiv.
Aktiv Kühlen
Die Kälteerzeugung erfolgt nur aktiv (Prozessumkehr).
Passiv Kühlen
Die Kälteerzeugung erfolgt nur passiv (Quelle).
Die Einstellung definiert, über welche Schiene die Kälte an die Verbraucher
gebracht wird.
4-Leitersystem Kühlen
Das Kühlen erfolgt über die separate Kühlschiene (Schiene 2).
Steht eine Trinkwarmwasser-Anforderung an, wird diese durch die Wärmepumpe
über die Heiz-/Kühlschiene abgedeckt. Eine gleichzeitig anstehende
Kälteanforderung kann parallel dazu über die Kühlschiene bedient werden.
2-Leitersystem Kühlen
Das Kühlen erfolgt über die gemeinsame Heiz-/Kühlschiene (Schiene 1).
Steht eine Trinkwarmwasser-Anforderung an, wird diese durch die Wärmepumpe
über die gemeinsame Heiz-/Kühlschiene abgedeckt. Eine gleichzeitig anstehende
Kälteanforderung kann nicht bedient werden.
Erfolgt die passive Kühlung über die Heiz-/Kühlschiene, kann mit dem Parameter
"Im passiven Kühlbetrieb" (BZ 3007) definiert werden, ob die Kondensatorpumpe
Q9 ein- oder ausgeschaltet werden soll.

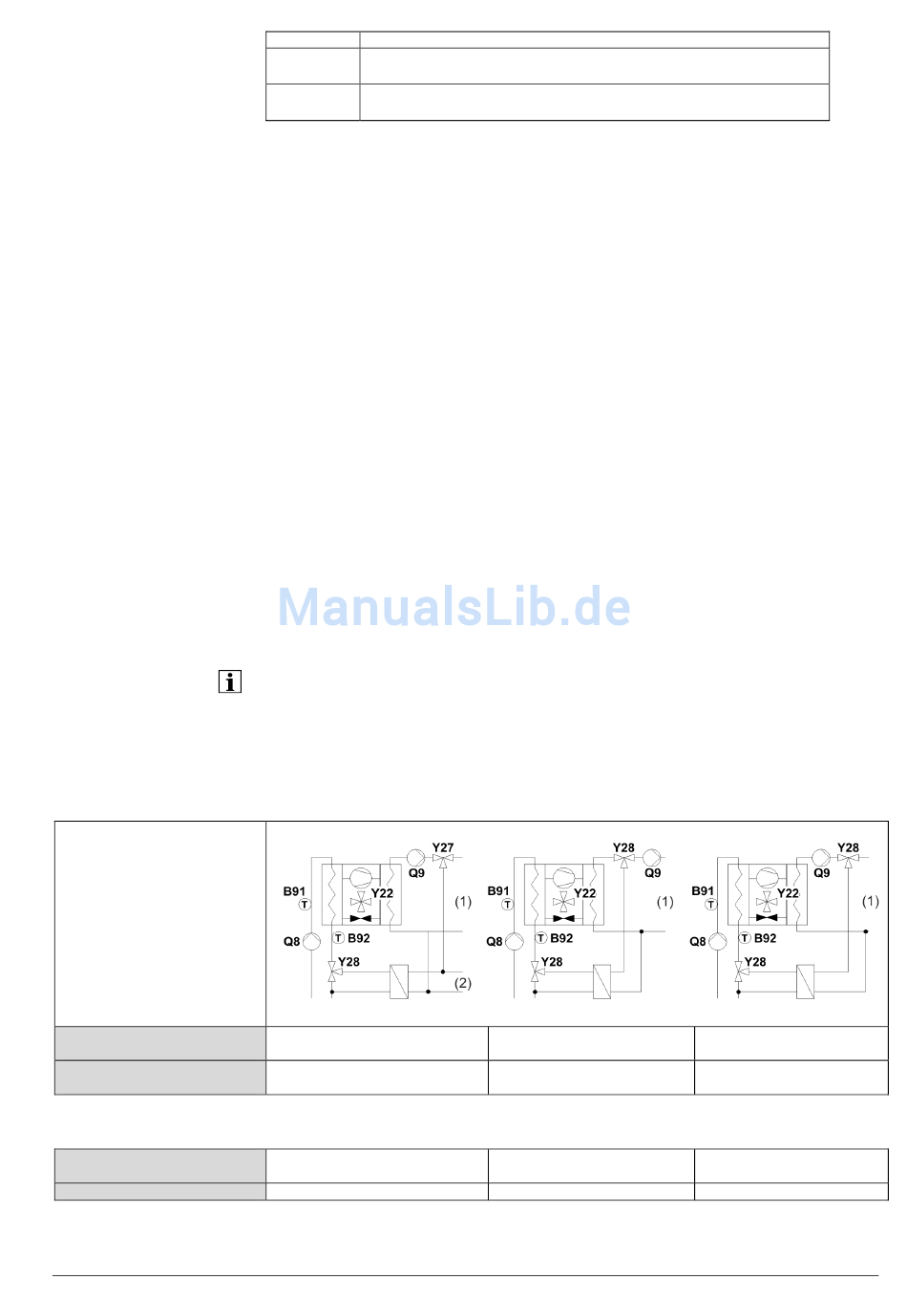

Es ergeben sich die folgenden Kühlmöglichkeiten:
1. Kälteerzeugung: "Aktiv und Passiv Kühlen"
4-Leitersystem Kühlen
n/a
Die Funktionen der Schienen sind dann:
Heizen
Aktiv oder passiv Kühlen
Wärmepumpenregler
Einstellungen im Detail
2-Leitersystem Kühlen
Kondensatorpumpe ein
Heizen / Aktiv oder passiv
Kühlen
n/a
2-Leitersystem Kühlen
Kondensatorpumpe aus
Heizen / Aktiv oder passiv
Kühlen
n/a
