Schema 16
Multifunktionale
Klemmen
464 / 494
Siemens
Building Technologies

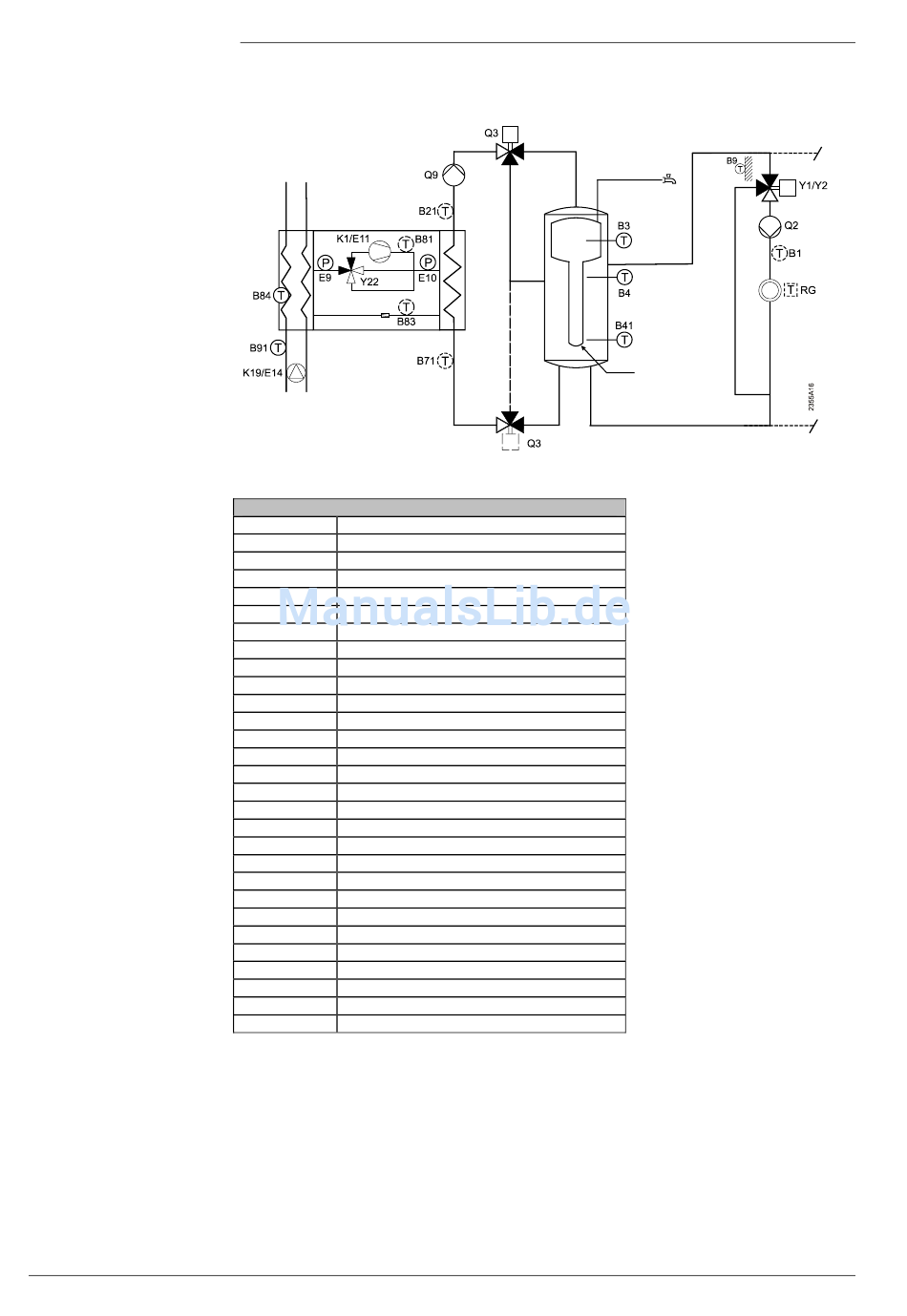

Luft-Wasser-Wärmepumpe mit Kombispeicher und TWW-Umlenkventil Q3,
Mischer- oder Pumpenheizkreis
RVS61
BX1 Pufferspeicherfühler B4
BX2 Pufferspeicherfühler B41
BX3
BX4
BX7 Heissgasfühler B81
BX8 Trinkwasserfühler B3
BX9 Aussentemperaturfühler B9
BX10 WP Vorlauffühler B21
BX11 B1
BX12 WP Rücklauffühler B71
BX13 Quelleneintrittfühler B91
BX14 Quellenaust'fühler B92/B84 (B84)
QX1 Prozessumkehrventil Y22
QX2
QX3
QX5
QX6
QX7 Verdichterstufe 1 K1
QX8 Trinkwasserstellglied Q3
QX9 Heizkreispumpe HK1 Q2
QX10 Y1
QX11 Y2
QX12 Quell'pumpe Q8/Ventilat K19 (K19)
QX13 Kondensatorpumpe Q9
EX9 Niederdruckwächter E9
EX10 Hochdruckwächter E10
EX11 Überlast Verdichter 1 E11
Wärmepumpenregler
Anwendungsschemen
