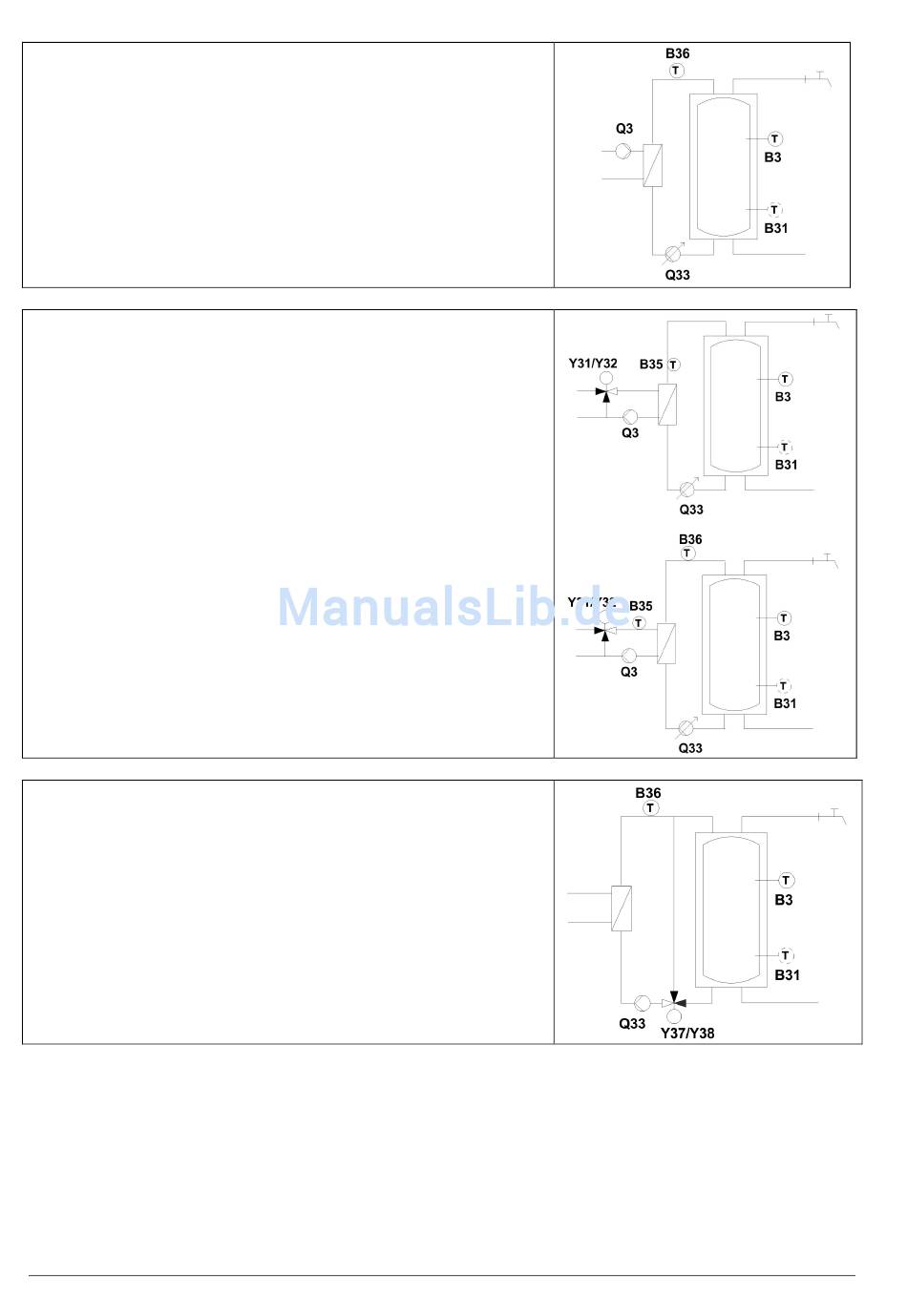

Speicherexterner Wärmetauscher und Fühler B36 im Vorlauf.
Die Regelung berechnet die Drehzahl der geregelten Pumpe so, dass
am Fühler B36 die Ladetemperatur um "Zwischenkreisüberhöhung"
(BZ 5140) über dem Trinkwassersollwert liegt (Teilschemen 22 und
23).
Bei Ausfall des Fühlers wird an Q33 die parametrierte maximale
Drehzahl ausgegeben.
Speicherexterner Wärmetauscher mit Vorregler.
Ohne B36
Die Regelung berechnet die Drehzahl der geregelten Pumpe so, dass
am Fühler B35 die Ladetemperatur um "Zwischenkreisüberhöhung"
(BZ 5140) über dem Trinkwassersollwert liegt. In diesem Fall muss
der Vorreglerfühler B35 im Zwischenkreis platziert sein.
Mit B36
Wird zusätzlich ein B36 angeschlossen, muss B35 als Vorreglerfühler
platziert sein. Die Regelung berechnet die Drehzahl für die
Ladepumpe Q3 so, dass am Fühler B35 der Trinkwassersollwert plus
Ladeüberhöhung erreicht wird.
Die Regelung berechnet die Drehzahl der Zwischenkreispumpe Q33
so, dass am Fühler B36 die Ladetemperatur um
"Zwischenkreisüberhöhung" (BZ 5140) über dem Trinkwassersollwert
liegt.
Bei Ausfall des Fühlers wird an Q33 die parametrierte maximale
Drehzahl ausgegeben.
Speicherexterner Wärmetauscher mit Zwischenkreismischer
Die Regelung steuert das Mischventil so, dass die Ladetemperatur
am Sensor B36 um "Zwischenkreisüberhöhung" (BZ 5140) über dem
Trinkwassersollwert liegt. Ist die aktuelle Trinkwasserladetemperatur
am B36 tiefer als der geforderte Sollwert plus Zwischenkreis-
überhöhung, wird das Mischventil geschlossen bis der Fühler B36 die
geforderte Temperatur erreicht.
Wirksinn der
drehzahlgeregelten
Pumpen
308 / 494
Siemens
Building Technologies
Q3
· Ladetemperatur (B35/B36) tiefer als Sollwert: Drehzahl wird erhöht
· Ladetemperatur (B35/B36) höher als Sollwert: Drehzahl wird reduziert
Q33
· Ladetemperatur (B35/B36) tiefer als Sollwert: Drehzahl wird reduziert
· Ladetemperatur (B35/B36) höher als Sollwert: Drehzahl wird erhöht
Wärmepumpenregler
Einstellungen im Detail
