Modulation Kond'pumpe
TWW
Kondensatorpumpe bei
TWW

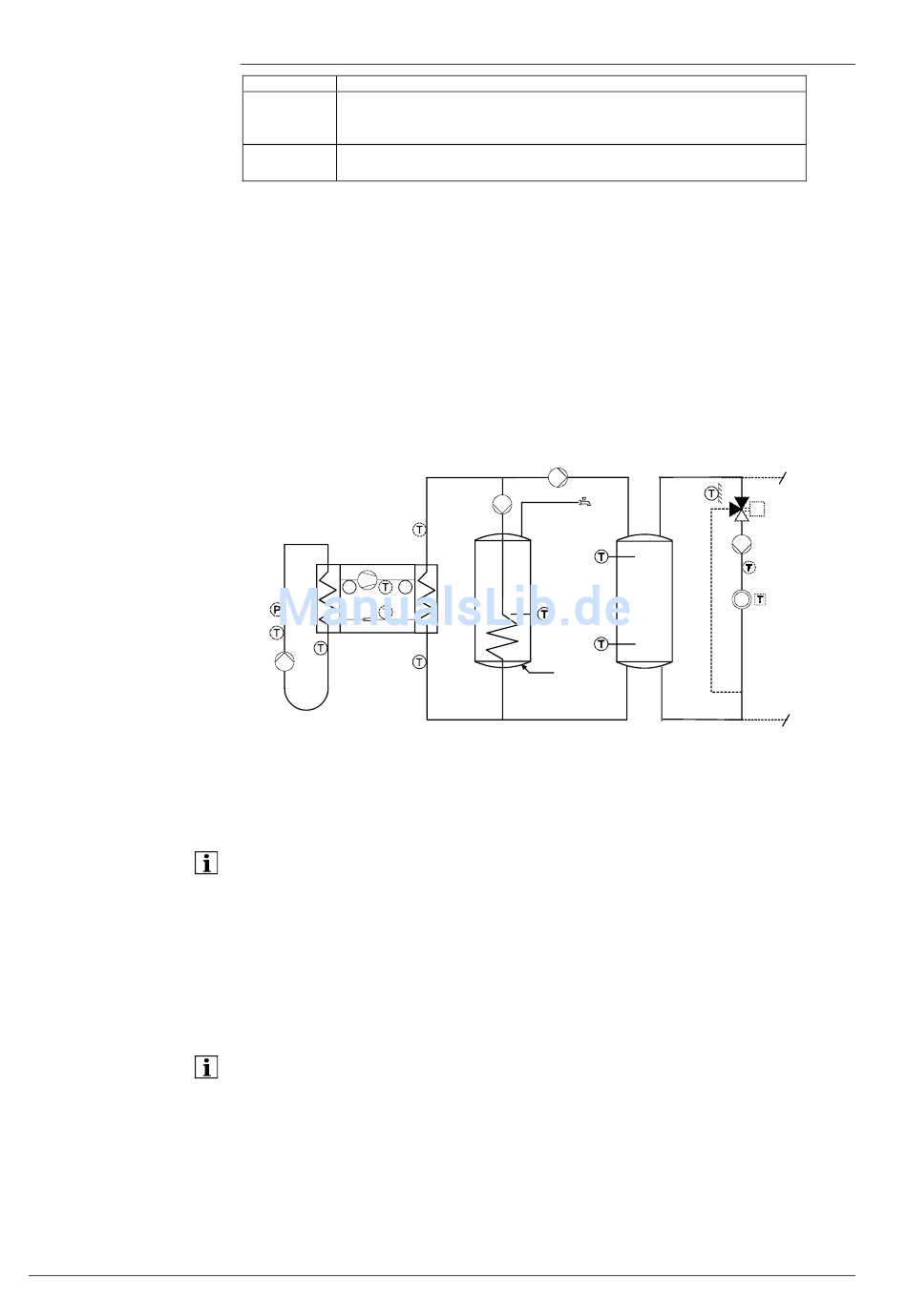

Anwendungsbeispiel
Drehzahlgesteuerte
Kondensatorpumpe
148 / 494
Siemens
Building Technologies
Kondensatorpumpe
Zeilennr. Bedienzeile
2788 Modulation Kond'pumpe TWW
- - - ¦ Keine ¦ Wärmepumpensollwert ¦ Verdichterleistung ¦ Temp'spreizung
Kondensator
2789 Kondensatorpumpe bei TWW
Aus ¦ Ein
Die Strategie der Drehzahlregelung "Modulation Kond'pumpe TWW" ist wählbar.
Es stehen die gleichen Optionen zur Verfügung wie bei "Modulation
Kondens'pumpe" (BZ 2790) und "Kondensatorpumpenmodulation im Kühlbetrieb"
(ACS).
Die detaillierte Beschreibung ist bei BZ 2790 zu finden.
Mit dem Parameter "Kondensatorpumpe bei TWW" wird eingestellt, ob die
Kondensatorpumpe während der Trinkwasserladung eingeschaltet ist.
"Kondensatorpumpe bei TWW" = Aus
B21
K1/E11
B81 E10
E9
P P
E15
B83
B91
B92
Q8/E14
B71
Die Kondensatorpumpe wird an einem Triac- (ZX) oder UX-Ausgang
drehzahlgeregelt angesteuert. Ein entsprechender Ausgang wird hierzu als
"Kondensatorpumpe Q9" konfiguriert.
Die Kondensatorpumpe kann über einen Relaisausgang zusätzlich angesteuert
werden (Ein/Aus).
Die Drehzahlregelung der Kondensatorpumpe ist parametrierbar.
· Auswahl aus 4 Strategien der Drehzahlregelung
· Für TWW-Ladung ist eine andere dieser 4 Strategien wählbar.
Ist "- - -" eingestellt, gilt die Strategie von Parameter 2790.
· Für Kühlbetrieb ist eine andere dieser 4 Strategien wählbar.
Ist "- - -" eingestellt, gilt die Strategie von Parameter 2790.
Die Kondensatorpumpe läuft unabhängig von der eingestellten Regelstrategie auf
maximaler Drehzahl:
· Im passiven Kühlbetrieb mit Kondensatorpumpe
· Wenn der Elektroeinsatz im Vorlauf in Betrieb ist
Wärmepumpenregler
Einstellungen im Detail
Q9
Q3
B4
B3
B41
B9
Y1/Y2
Q2
B1
A6
