Installieren des Bedienfelds

Voraussetzungen
VORSICHT: Viele Reparaturen am Computer dürfen nur von einem zertifizierten Servicetechniker ausgeführt werden. Sie sollten
nur die Behebung von Störungen sowie einfache Reparaturen unter Berücksichtigung der jeweiligen Angaben in den
Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und
Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie
abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
1 Befolgen Sie die Sicherheitshinweise, die im entsprechenden Abschnitt aufgeführt sind.
2 Befolgen Sie die Schritte im Abschnitt „Vor der Arbeit an Komponenten im Inneren Ihres Systems".
3 Halten Sie den Kreuzschlitzschraubenzieher Nr. 2 bereit.
Schritte
1 Schieben Sie die linke Seite des Bedienfelds ins Gehäuse, so dass die linke Aufhängung auf dem Bedienfeld am Einschub der
Gehäusewand und die obere linke Aufhängung am Einschub auf der Oberseite des Gehäuses ausgerichtet werden.
2 Ziehen Sie das Kabel des Anzeigemoduls durch die Öffnung auf der Vorderseite und in das Gehäuse.
3 Schieben Sie das Kabel des Anzeigemoduls in die Kabelführung aus Kunststoff.
4 Befestigen Sie die Kabelführung am Gehäuse, indem Sie die zwei Sicherungsschrauben festziehen.
5 Drücken Sie die rechte Seite des Bedienfelds, bis die obere rechte Aufhängung an der Oberseite des Geräuses ausgerichtet wird und
das Bedienfeld einrastet.
VORSICHT:
Stellen Sie sicher, dass die Verriegelungsklammer auf dem Anschluss vor der Entfernung und Einführung gelöst ist. Die
Verriegelungsklammer muss nach der Einführung eingerastet sein.
6 Verbinden Sie das Kabel des Anzeigemoduls mit der Bedienfeldplatine.

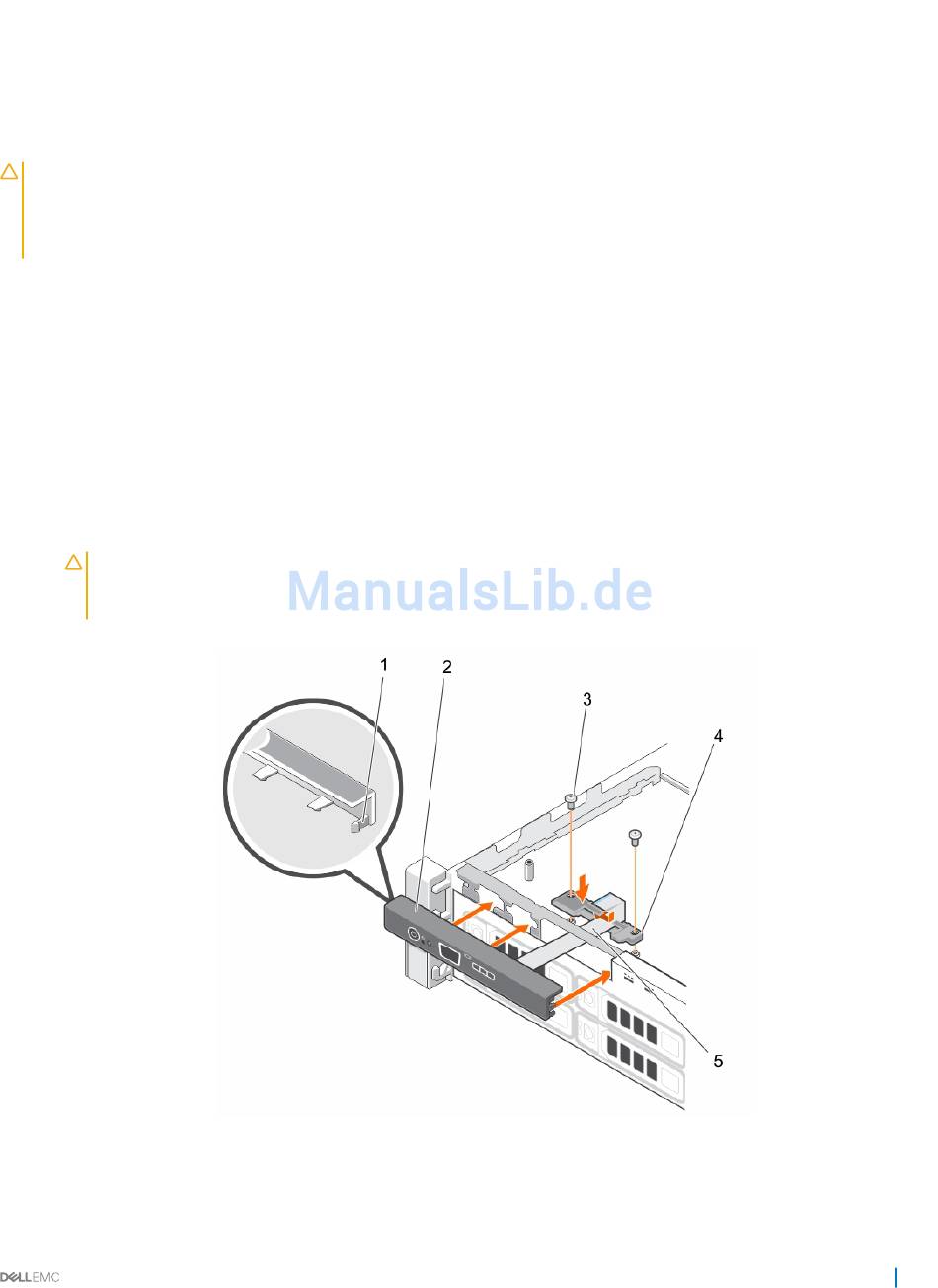

Abbildung 84. Installieren des Bedienfelds
1 Sperren auf dem Bedienfeld (7)
Der Display-Modul-Anschluss ist ein ZIF-Anschluss (Zero Insertion Force, Einbau ohne Kraftaufwand).
2 Bedienfeld
