Installieren der iDRAC-Port-Karte

Voraussetzungen
VORSICHT: Viele Reparaturen am Computer dürfen nur von einem zertifizierten Servicetechniker ausgeführt werden. Sie sollten
nur die Behebung von Störungen sowie einfache Reparaturen unter Berücksichtigung der jeweiligen Angaben in den
Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und
Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie
abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
1 Befolgen Sie die Sicherheitshinweise, die im entsprechenden Abschnitt aufgeführt sind.
2 Befolgen Sie die Schritte im Abschnitt „Vor der Arbeit an Komponenten im Inneren Ihres Systems".
3 Entfernen Sie das Kühlgehäuse.
ANMERKUNG:
Erweiterungskarte voller Baulänge zu entsichern.
4 Trennen Sie erforderlichenfalls die Kabel von den Erweiterungskarten.
5 Entfernen Sie erforderlichenfalls den Erweiterungskarten-Riser.
6 Halten Sie den Kreuzschlitzschraubenzieher Nr. 2 bereit.
Schritte
1 Richten Sie die Halterungen auf der iDRAC-Port-Karte an den Schlitze an der Gehäusewand aus und setzen Sie sie in diese ein.
2 Setzen Sie die iDRAC-Port-Karte in den Anschluss auf der Platine ein.
3 Ziehen Sie die Schrauben fest, um die iDRAC-Port-Karte zu befestigen.

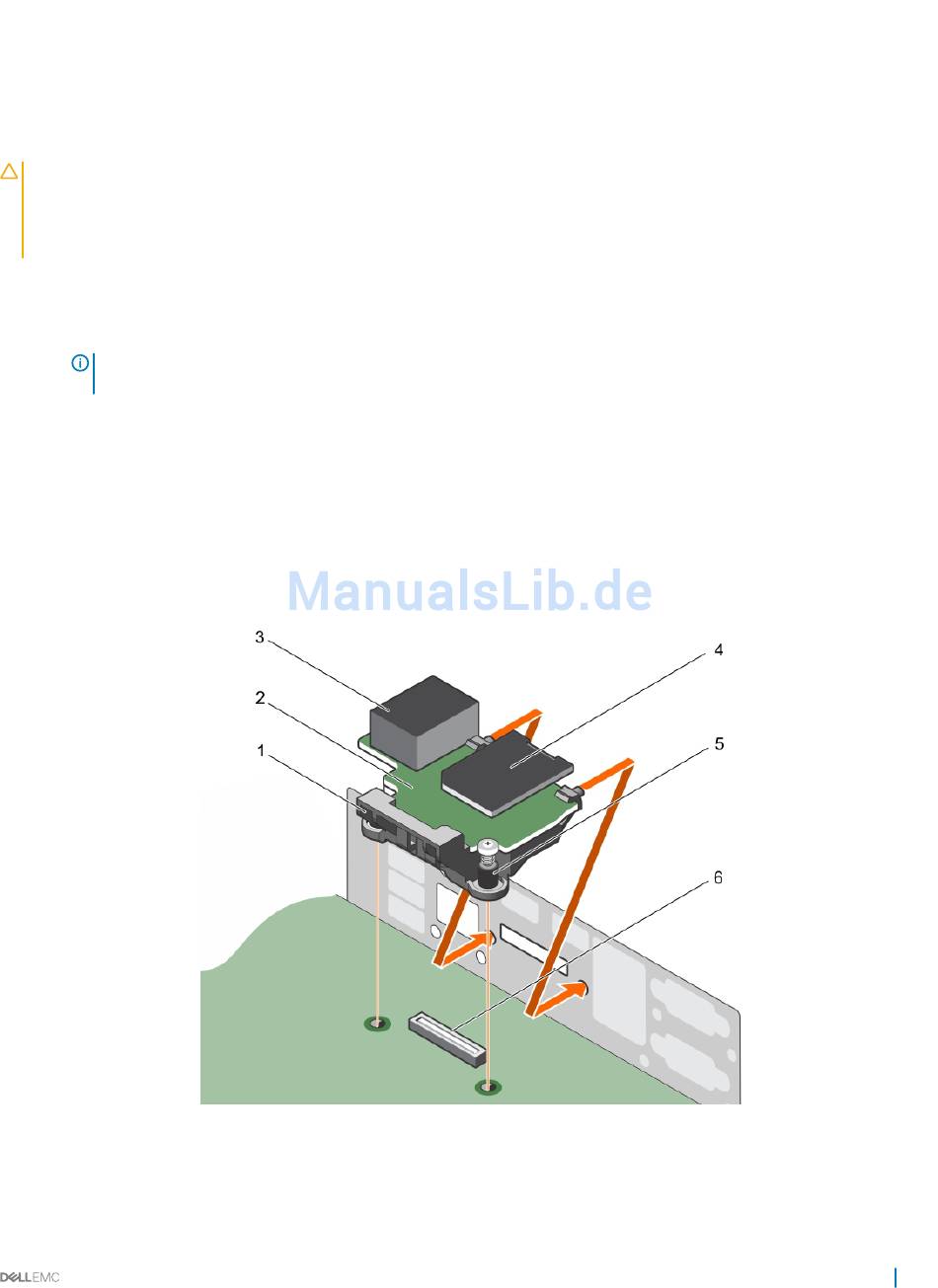

Abbildung 48. Installieren der iDRAC-Port-Karte
1 iDRAC-Port-Kartenhalter
3 iDRAC-Anschluss
Schließen Sie erforderlichenfalls den Erweiterungskartenriegel auf dem Kühlgehäuse, um die
2 iDRAC-Port-Karte
4 vFlash-SD-Medienkartenlaufwerk
Installieren und Entfernen von Systemkomponenten 115
