3 Entfernen Sie das Kühlgehäuse.
ANMERKUNG:
Erweiterungskarte voller Baulänge zu entsichern.
4 Trennen Sie gegebenenfalls Strom- und Datenkabel von der (den) Erweiterungskarte(n).
5 Entfernen Sie erforderlichenfalls den Erweiterungskarten-Riser.
VORSICHT: Um die Zwischenplatine vor Schäden zu schützen, müssen Sie vor dem Entfernen der Zwischenplatine bzw.
Stromverteilungsplatine das Netzteilmodul bzw. den Netzteilplatzhalter aus dem System entfernen.
Schritte
1 Entfernen Sie das/die Netzteilmodul(e) von der Rückseite des Gehäuses.
2 Trennen Sie die Stromkabel von der Festplatten-Rückwandplatine und der Systemplatine.
3 Drücken Sie auf die Sperrklinke auf der Stromzwischenplatine, um sie von den Haken auf dem Netzteilgehäuse zu lösen.
4 Heben Sie die Stromzwischenplatine nach oben aus dem Gehäuse heraus.

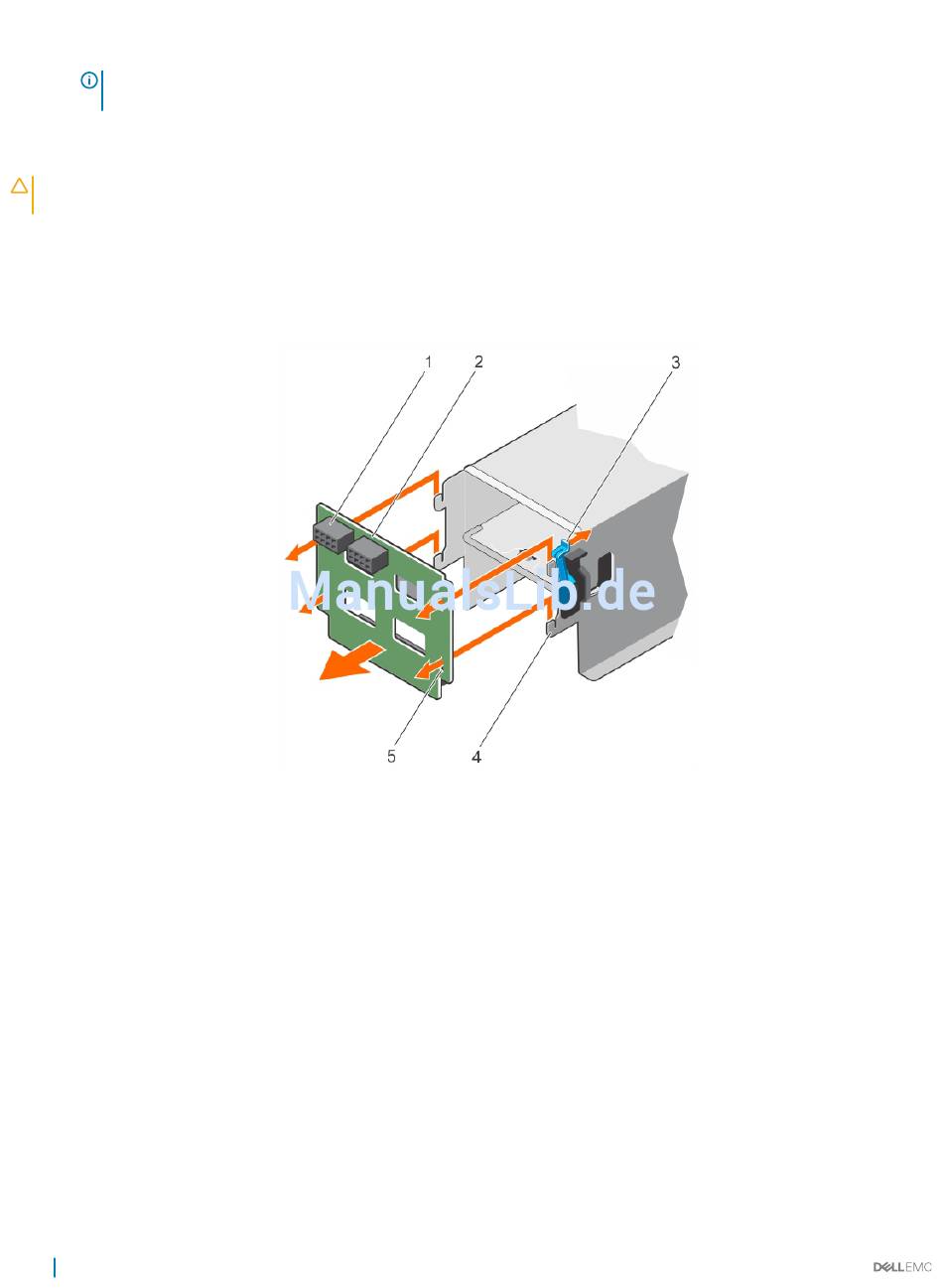

Abbildung 74. Entfernen der Stromzwischenplatine
1 Stromversorgungsanschluss GPU
3 Sperrklinke
5 Sperren-Steckplätze (4)
Nächste Schritte
1 Installieren Sie die Ersatz-Stromzwischenplatine und schließen Sie alle erforderlichen Kabel an die Systemplatine und der
Festplattenrückwandplatine an.
2 Falls zuvor entfernt, installieren Sie den PCIe-Erweiterungskarten-Riser wieder.
3 Verbinden Sie gegebenenfalls die erforderlichen Strom- und Datenkabel mit der/den Erweiterungskarte(n).
4 Installieren Sie das Kühlgehäuse wieder.
5 Falls erforderlich, öffnen Sie den Erweiterungskartenriegel auf dem Kühlgehäuse, um die Erweiterungskarte voller Baulänge zu sichern.
6 Befolgen Sie die Schritte im Abschnitt „Nach der Arbeit an Komponenten im Inneren Ihres Systems".
150 Installieren und Entfernen von Systemkomponenten
Schließen Sie erforderlichenfalls den Erweiterungskartenriegel auf dem Kühlgehäuse, um die
2 Stromzwischenplatine
4 Haken (4)
