Dell EMC PowerEdge R540 Installations- Und Servicehandbuch
  1. Anleitungen
  2. Marken
  3. Dell Anleitungen
  4. Server
  5. PowerEdge R540
  6. Installations- und servicehandbuch

Dell EMC PowerEdge R540 Installations- Und Servicehandbuch

Vorschau ausblenden Andere Handbücher für EMC PowerEdge R540:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

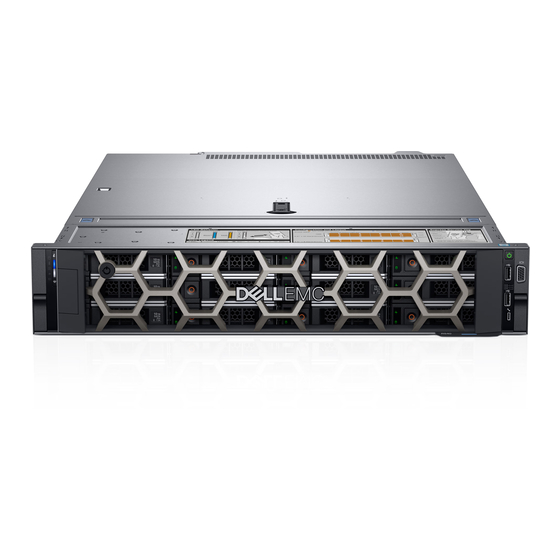

Dell EMC PowerEdge R540
Installations- und Service-Handbuch
Vorschriftenmodell: E46S Series
Vorschriftentyp: E46S001

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell EMC PowerEdge R540

Inhaltszusammenfassung für Dell EMC PowerEdge R540

  • Seite 1 Dell EMC PowerEdge R540 Installations- und Service-Handbuch Vorschriftenmodell: E46S Series Vorschriftentyp: E46S001...

  • Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen

    Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2018–2020 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder Tochterunternehmen. Andere Markennamen sind möglicherweise Marken der entsprechenden Inhaber.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis 1 Dell EMC PowerEdge R540 – Übersicht..................8 Unterstützte Konfigurationen für das PowerEdge R540-System.................. 8 Vorderansicht des Systems..............................9 Ansicht des linken Bedienfelds............................11 Ansicht des rechten Bedienfelds..........................14 Laufwerksanzeigecodes..............................15 Rückseitenmerkmale................................16 NIC-Anzeigecodes.................................22 Anzeigecodes des Netzteils............................23 LCD-Display..................................25 Anzeigen des Startbildschirms.............................26 Setup-Menü...................................
  • Seite 4 Anzeigen von „System Setup“ (System-Setup)....................... 45 Details zu „System Setup“ (System-Setup)......................46 System-BIOS..................................46 Dienstprogramm für die iDRAC-Einstellungen......................69 Device Settings (Geräteeinstellungen)........................69 Dell Lifecycle Controller..............................69 Integrierte Systemverwaltung............................. 69 Start-Manager..................................69 Anzeigen des Boot Manager (Start-Managers)......................69 Hauptmenü des Start-Managers..........................70 Menü für den UEFI-Einmalstart........................... 70 System Utilities (Systemdienstprogramme)......................
  • Seite 5 Entfernen des internen PERC-Risers......................... 86 Installieren des internen PERC-Risers.........................88 Entfernen der PERC-Karte aus dem internen PERC-Riser..................89 Einsetzen der PERC-Karte in den internen PERC-Riser..................90 Eingriffschalter..................................91 Entfernen des Eingriffsschalters..........................91 Installieren des Eingriffsschalters..........................92 Laufwerke.....................................93 Entfernen eines Laufwerkplatzhalters........................93 Einsetzen eines Laufwerkplatzhalters.........................94 Entfernen eines 2,5-Zoll-Laufwerks aus einem 3,5-Zoll-Laufwerksadapter............94 Installieren eines 2,5-Zoll-Laufwerks in einem 3,5-Zoll-Laufwerksadapter............95 Entfernen eines 3,5-Zoll-Laufwerksadapters aus einem 3,5-Zoll-Laufwerksträger..........
  • Seite 6 Upgrade des Trusted Platform Module........................170 Initialisieren des TPM für BitLocker-Benutzer......................171 Initialisieren des TPM 1.2 für TXT-Benutzer......................171 7 Systemdiagnose........................172 Integrierte Dell-Systemdiagnose............................172 Ausführen der integrierten Systemdiagnose vom Start-Manager.................172 Ausführen der integrierten Systemdiagnose über den Dell Lifecycle Controller..........172 Bedienelemente der Systemdiagnose........................173 Inhaltsverzeichnis...
  • Seite 7 Jumper und Anschlüsse auf der Systemplatine......................174 Jumper-Einstellungen auf der Systemplatine.........................175 Deaktivieren vergessener Kennworte..........................176 9 Wie Sie Hilfe bekommen......................177 Kontaktaufnahme mit Dell EMC............................177 Feedback zur Dokumentation............................177 Zugriff auf Systeminformationen mithilfe von QRL....................... 177 Quick Resource Locator für R540..........................178 Automatische Unterstützung mit SupportAssist......................

  • Seite 8: Dell Emc Poweredge R540 - Übersicht

    Dell EMC PowerEdge R540 – Übersicht Das Dell EMC PowerEdge R540-System ist ein Dual-Socket-Racksystem mit 2 HE und unterstützt bis zu: • Zwei Prozessoren der Intel Xeon Scalable-Produktreihe • 16 DIMM-Steckplätze • Zwei redundante Wechselstrom- und Gleichstromnetzteile oder ein einzelnes verkabeltes Netzteil •...

  • Seite 9: Vorderansicht Des Systems

    Abbildung 1. Unterstützte Konfigurationen für ein PowerEdgeR540 System mit hinterem Laufwerk Vorderansicht des Systems Die Frontansicht zeigt Informationen über die Funktionen, die auf der Vorderseite des Systems zur Verfügung stehen: Abbildung 2. Vorderansicht eines Systems mit 12 x 3,5-Zoll-Laufwerksystemen Dell EMC PowerEdge R540 – Übersicht...
  • Seite 10 Bestandsinformationen sowie verschiedene Diagnose- und Fehlerinformationen auf Systemebene, die zur Behebung von Systemfehlern genutzt werden können. Weitere Informationen finden Sie im Dokument Integrated Dell Remote Access Controller User's Guide (Benutzerhandbuch für den integrated Dell Remote Access Controller) unter www.dell.com/poweredgemanuals. Laufwerkschächte K.

  • Seite 11: Ansicht Des Linken Bedienfelds

    Bestandsinformationen sowie verschiedene Diagnose- und Fehlerinformationen auf Systemebene, die zur Behebung von Systemfehlern genutzt werden können. Weitere Informationen finden Sie im Dokument Integrated Dell Remote Access Controller User's Guide (Benutzerhandbuch für den integrated Dell Remote Access Controller) unter www.dell.com/ idracmanuals.

  • Seite 12: Status-Leds

    BIOS- und Netzwerkbetriebsparameter konfigurieren. Sie können auch außerdem über ein mobiles Gerät die Ansicht für virtuelle Tastatur, Video und Maus (KVM) sowie die Kernel-basierte virtuelle Maschine (KVM) starten. Weitere Informationen finden Sie im Benutzerhandbuch zum Integrated Dell Remote Access Controller unter www.dell.com/poweredgemanuals. Status-LEDs ANMERKUNG: Die Anzeigen leuchten stetig gelb, wenn ein Fehler auftritt.

  • Seite 13: Anzeigecodes Für Systemzustand Und System-Id

    Fehlermeldungen finden Sie im Systemereignisprotokoll oder auf der LCD-Anzeige an der Blende, sofern vorhanden. Weitere Informationen zu Fehlermeldungen finden Sie im Referenzhandbuch zu Ereignis- und Fehlermeldungen für Dell EMC PowerEdge-Server der 14. Generation unter www.dell.com/qrl. iDRAC Quick Sync 2-Anzeigecodes Das iDRAC Quick Sync 2-Modul (optional) befindet sich auf der Vorderseite des Systems.

  • Seite 14: Ansicht Des Rechten Bedienfelds

    Zeigt an, dass die iDRAC Quick Sync 2- Starten Sie das System neu. Wenn das Problem Hardware nicht ordnungsgemäß reagiert. weiterhin besteht, lesen Sie den Abschnitt Wie Sie Hilfe bekommen. Ansicht des rechten Bedienfelds Abbildung 7. Rechtes Bedienfeld Dell EMC PowerEdge R540 – Übersicht...

  • Seite 15: Idrac Direct-Led-Anzeigecodes

    Jeder Laufwerkträger verfügt über eine LED-Anzeige für Aktivität und eine für Status. Die Anzeigen liefern Informationen über den aktuellen Status des Laufwerks. Die LED-Aktivitätsanzeige zeigt an, ob das Laufwerk aktuell in Verwendung ist oder nicht. Die LED- Statusanzeige zeigt den Betriebszustand des Laufwerks an. Dell EMC PowerEdge R540 – Übersicht...

  • Seite 16: Rückseitenmerkmale

    Laufwerk online Blinkt drei Sekunden lang grün, drei Sekunden lang gelb und Neuaufbau gestoppt erlischt nach sechs Sekunden Rückseitenmerkmale Diese Rückansicht zeigt die Funktionen und Ausstattungsmerkmale, die auf der Rückseite des Systems zur Verfügung stehen. Dell EMC PowerEdge R540 – Übersicht...
  • Seite 17 Verwenden Sie für die LAN- Verbindung (Local Area Networks) mit dem System die Ethernet- oder SFP +- Anschlüsse. Weitere Informationen über die unterstützten Ethernet- oder SFP+-Anschlüsse finden Sie im Abschnitt Technical Specifications (Technische Daten). Dell EMC PowerEdge R540 – Übersicht...
  • Seite 18 Systemidentifikation (System-ID). Um den iDRAC zurückzusetzen, drücken Sie die Taste, und halten Sie sie länger als 15 Sekunden gedrückt. ANMERKUNG: • Stellen Sie zum Zurücksetzen des iDRACs mithilfe der System-ID sicher, dass die Dell EMC PowerEdge R540 – Übersicht...
  • Seite 19 Verwenden Sie die Bauhöhe Kartensteckplätze für den Anschluss der PCIe- Erweiterungskarten voller Bauhöhe auf Riser in voller Bauhöhe. Netzteileinheit (PSU) (2) K. A. Weitere Informationen zu den unterstützten Netzteilen finden Sie im Abschnitt Technical Dell EMC PowerEdge R540 – Übersicht...
  • Seite 20 (Technische Daten). Kabelanschluss für K. A. Ermöglicht das Anschließen des Systemstatusanzeige Statusanzeigekabels und Anzeigen des Status, wenn der CMA installiert ist. Systemidentifikationstaste Drücken Sie die Systemidentifikationstaste: • Zur Lokalisierung eines bestimmten Systems innerhalb eines Racks. Dell EMC PowerEdge R540 – Übersicht...
  • Seite 21 Geräts an das System. Weitere Informationen über die unterstützten seriellen Schnittstellen finden Sie im Abschnitt Technical Specifications (Technische Daten). Butterfly-Riser-Steckplatz K. A. Verwenden Sie die Kartensteckplätze für den Anschluss der PCIe- Erweiterungskarten voller Bauhöhe auf Butterfly Riser Dell EMC PowerEdge R540 – Übersicht...

  • Seite 22: Nic-Anzeigecodes

    Verwenden Sie den dedizierten iDRAC9-Netzwerkport für den iDRAC9 sicheren Zugriff auf den integrierten iDRAC in einem separaten Verwaltungsnetzwerk. Weitere Informationen dazu finden Sie im Benutzerhandbuch zum Integrated Dell Remote Access Controller unter www.dell.com/poweredgemanuals. VGA-Anschluss Verwenden Sie den VGA-Anschluss zum Anschließen von Bildschirmen an das System.

  • Seite 23: Anzeigecodes Des Netzteils

    Grün Eine zulässige Stromquelle ist mit dem Netzteil verbunden und das Netzteil ist in Betrieb. Gelb blinkend Zeigt ein Problem mit dem Netzteil an. Kein Leuchten Die Stromversorgung ist nicht mit dem Netzteil verbunden. Dell EMC PowerEdge R540 – Übersicht...
  • Seite 24 Wenn zwei Netzteile installiert sind, müssen beide Netzteile über dieselbe Art von Etikett verfügen, z. B. über ein EPP-Etikett (Extended Power Performance). Der gleichzeitige Einsatz von Netzteileinheiten aus früheren Generationen von Dell PowerEdge Servern wird nicht unterstützt, sogar dann, wenn der Netzteileinheiten haben die gleiche Nennleistung verfügen.

  • Seite 25: Lcd-Display

    Wenn zwei Netzteile installiert sind, müssen beide Netzteile über dieselbe Art von Etikett verfügen, z. B. über ein EPP-Etikett (Extended Power Performance). Der gleichzeitige Einsatz von Netzteileinheiten aus früheren Generationen von Dell PowerEdge Servern wird nicht unterstützt, sogar dann, wenn der Netzteileinheiten haben die gleiche Nennleistung verfügen.

  • Seite 26: Anzeigen Des Startbildschirms

    Sie die Optionen und Elemente, die standardmäßig auf dem Start-Bildschirm eingestellt werden können. einstellen) Ansichtsmenü ANMERKUNG: Wenn Sie eine Option im Menü „Anzeige“ auswählen, müssen Sie die Option bestätigen, bevor Sie den nächsten Vorgang durchführen. Dell EMC PowerEdge R540 – Übersicht...

  • Seite 27: Beschreibung

    Informationsschild an der Vorderseite des Systems heraus, um Express-Servicecode und Service-Tag-Nummer einzusehen. Alternativ finden Sie die Informationen unter Umständen auf einem Aufkleber auf dem Gehäuse des Systems. Der Mini-Enterprise-Service-Tag (EST) befindet sich auf der Rückseite des Systems. Dell verwendet diese Informationen, um Support-Anrufe an das entsprechende Personal weiterzuleiten.

  • Seite 28: Aufkleber Mit Systeminformationen

    Aufkleber mit Systeminformationen Abbildung 17. PowerEdge R540 – Serviceinformationen Dell EMC PowerEdge R540 – Übersicht...
  • Seite 29 Abbildung 18. Informationen zum Arbeitsspeicher Abbildung 19. Installation von OCP und internem PERC-Riser Abbildung 20. Riser-Installation Dell EMC PowerEdge R540 – Übersicht...
  • Seite 30 Abbildung 21. Installation des hinteren Laufwerks Dell EMC PowerEdge R540 – Übersicht...

  • Seite 31: Dokumentationsangebot

    So zeigen Sie das Dokument an, dass in der Tabelle der Dokumentationsressourcen aufgeführt ist: • Über die Dell EMC Support-Website: 1. Klicken Sie auf den Dokumentations-Link in der Spalte „Location“ (Standort) der Tabelle. 2. Klicken Sie auf das benötigte Produkt oder die Produktversion.
  • Seite 32 OpenManage Enterprise finden Sie im Benutzerhandbuch für Dell OpenManage Enterprise. Weitere Informationen über das Installieren und www.dell.com/serviceabilitytools Verwenden von Dell SupportAssist finden Sie im zugehörigen Benutzerhandbuch zu Dell EMC SupportAssist Enterprise. Weitere Informationen über Partnerprogramme www.dell.com/openmanagemanuals von Enterprise Systems Management siehe Dokumente zu OpenManage Connections Enterprise Systems Management.

  • Seite 33: Technische Daten

    Technische Daten Abmessungen des Systems Abbildung 22. Abmessungen des Dell EMC PowerEdge R540-Systems Tabelle 18. Abmessungen des Dell EMC R540-System Za (mit Blende) Za (ohne Blende) 482,0 mm 434,0 mm ( 17,08 86,8 mm 35,84 mm 22 mm (0,87 Zoll) 647,07 mm...

  • Seite 34: Prozessor - Technische Daten

    Prozessor – Technische Daten Das Dell EMC PowerEdge R540-System- unterstützt bis zu zwei Prozessoren der Intel Xeon Scalable-Familie mit bis zu 20 Kernen pro Prozessor. Unterstützte Betriebssysteme Das Dell EMC PowerEdgeR540-System unterstützt die folgenden Betriebssysteme: • Red Hat Enterprise Linux •...

  • Seite 35: Systembatterie

    230 V konzipiert. Systembatterie Erweiterungsbus – Technische Daten Das Dell EMC PowerEdge R540-System unterstützt PCI-Express (PCIe)-Erweiterungskarten der 3. Generation, die mithilfe von Erweiterungskarten-Risern auf der Systemplatine installiert werden müssen. Das R540-System unterstützt drei Arten von Erweiterungskarten-Risern. Arbeitsspeicher – Technische Daten Tabelle 22.

  • Seite 36: Optische Laufwerke

    Das Dell EMC PowerEdge R540-System unterstützt zwei NIC-Ports (Netzwerkschnittstellen-Controller) auf der Rückseite mit zwei 1- Gbit/s-Konfigurationen. ANMERKUNG: Sie können bis zu sechs PCIe-Add-on-NIC-Karten einsetzen. VGA-Ports Über den VGA-Port (Video Graphic Array) können Sie das System an ein VGA-Display anschließen. Das Dell EMC PowerEdge R540- System unterstützt zwei 15-polige VGA-Ports. Technische Daten...

  • Seite 37: Serieller Anschluss

    Serieller Anschluss Über den seriellen Anschluss kann ein serielles Gerät an das System angeschlossen werden. Das Dell EMC PowerEdge R540-System unterstützt 1 seriellen Anschluss auf der Rückseite. Hierbei handelt es sich um einen 9-poligen Anschluss, Data Terminal Equipment (DTE), 16550-konform.

  • Seite 38: Standardbetriebstemperatur

    Tabelle 27. Zulässige Erschütterung – Technische Daten Zulässige Erschütterung Technische Daten Während des Betriebs 0,26 G bei 5 Hz bis 350 Hz (alle Betriebsrichtungen) Speicher 1,88 G bei 10 Hz bis 500 Hz über 15 Min. (alle sechs Seiten getestet). Tabelle 28.

  • Seite 39: Beschränkungen Für Die Erweiterte Betriebstemperatur

    12 x 3,5-Zoll-SM-Konfiguration mit CPU 140 W/130 W/115 W/105 W_4C wird nicht unterstützt. • LRDIMMs werden nicht unterstützt. • Nicht von Dell zugelassene periphere Karten und/oder periphere Karten über 25 W werden nicht unterstützt. • Bandsicherungslaufwerke (Tape Backup Unit, TBU) werden nicht unterstützt. Übersicht über thermische Beschränkungen Tabelle 33.
  • Seite 40 Speicherkonfiguration Vorderseite 8 Laufwerke 12 Laufwerke 12 Laufwerke Intel Xenon Gold Nein 5222 Intel Xenon Gold Nein 5220 Intel Xenon Gold Nein 5218 Intel Xenon Gold Nein 5217 Intel Xenon Gold Nein 5215 Intel Xenon Gold Nein 5122 Intel Xenon Gold Nein 5120 Intel Xenon Gold...

  • Seite 41: Partikel- Und Gasförmige Verschmutzung - Technische Daten

    Partikel- und gasförmige Verschmutzung - Technische Daten In der folgenden Tabelle werden die Grenzwerte zur Verhinderung von Schäden an Geräten und/oder Fehlern durch Partikel- und gasförmige Verschmutzung definiert. Wenn die Partikel- oder gasförmige Verschmutzung die festgelegten Grenzwerte überschreitet und Schäden an Geräten oder Fehler verursacht, müssen Sie womöglich die Umgebungsbedingungen korrigieren. Die Berichtigung von Umgebungsbedingungen liegt in der Verantwortung des Kunden.

  • Seite 42: Anfängliche Systemeinrichtung Und Erstkonfiguration

    Der integrierte Dell Remote Access Controller (iDRAC) wurde entwickelt, um Systemadministratoren zu mehr Produktivität zu verhelfen und die Gesamtverfügbarkeit der Dell Systeme zu erhöhen. iDRAC warnt Administratoren bei Systemproblemen und unterstützt sie dabei, Systeme remote zu verwalten. Auf diese Weise wird der Bedarf an physischem Zugriff auf das System reduziert.

  • Seite 43: Melden Sie Sich Bei Idrac An

    Sie können die Firmware und Treiber mithilfe der folgenden Methoden herunterladen: Tabelle 37. Firmware und Treiber Methoden Speicherort Über die Dell EMC Support-Website www.dell.com/support/home Verwendung von Dell Remote Access Controller Lifecycle www.dell.com/idracmanuals Controller (iDRAC mit LC) Verwendung von Dell Repository Manager (DRM) www.dell.com/openmanagemanuals > Repository Manager Verwendung von Dell OpenManage Enterprise www.dell.com/openmanagemanuals...

  • Seite 44: Herunterladen Von Treibern Und Firmware

    Verwendung von virtuellen iDRAC-Medien www.dell.com/idracmanuals Herunterladen von Treibern und Firmware Dell EMC empfiehlt, jeweils die neueste Version des BIOS, der Treiber und der Systemverwaltungs-Firmware herunterzuladen und auf dem System zu installieren. Voraussetzungen Stellen Sie sicher, dass Sie vor dem Download der Treiber und der Firmware den Cache Ihres Webbrowsers leeren.

  • Seite 45: Vor-Betriebssystem-Verwaltungsanwendungen

    Sie können grundlegende Einstellungen und Funktionen des Systems ohne Starten des Betriebssystems mithilfe der System-Firmware verwalten. Themen: • Optionen zum Verwalten der Vor-Betriebssystemanwendungen • System-Setup-Programm • Dell Lifecycle Controller • Start-Manager • PXE-Boot Optionen zum Verwalten der Vor- Betriebssystemanwendungen Im System sind die folgenden Optionen zum Verwalten der Vor-Betriebssystemanwendungen enthalten: •...

  • Seite 46: Details Zu „System Setup" (System-Setup)

    Parameter unter Verwendung von UEFI (Unified Extensible Firmware Interface (Vereinheitlichte erweiterbare Firmware-Schnittstelle)). Mit dem Dienstprogramm für iDRAC-Einstellungen können verschiedene iDRAC- Parameter aktiviert oder deaktiviert werden. Weitere Informationen zur Verwendung von iDRAC finden Sie im Dell Benutzerhandbuch zum integrierten Dell Remote Access Controller unter www.dell.com/poweredgemanuals.

  • Seite 47: Beschreibung

    Option Beschreibung im Menü SATA-Einstellungen auf den RAID-Modus festlegen. Zudem müssen unter Umständen so ändern Sie den Startmodus Einstellung zu UEFI-. Andernfalls, sollten Sie setzen Sie dieses Feld auf Nicht-RAID- Modus. Boot Settings Zeigt Optionen an, mit denen der Startmodus (BIOS oder UEFI) festgelegt wird. Ermöglicht Ihnen das Ändern der (Starteinstellunge UEFI- und BIOS-Starteinstellungen.

  • Seite 48: Speichereinstellungen

    Option Beschreibung System Model Gibt den Namen des Systemmodells an. Name (Name des Systemmodells) System BIOS Gibt die auf dem System installierte BIOS-Version an. Version (BIOS- Version des Systems) System Gibt die aktuelle Version der Management Engine-Firmware an. Management Engine-Version (Verwaltungs- Engine-Version des Systems)

  • Seite 49: Details Zu Speichereinstellungen

    4. Klicken Sie auf dem Bildschirm System BIOS (System-BIOS) auf Memory Settings (Speichereinstellungen). Details zu Speichereinstellungen Info über diese Aufgabe Die Details zum Bildschirm Memory Settings (Speichereinstellungen) werden nachfolgend erläutert: Option Beschreibung System Memory Gibt die Speichergröße im System an. Size System Memory Gibt den Typ des im System installierten Hauptspeichers an.

  • Seite 50: Anzeigen Von "Processor Settings" (Prozessoreinstellungen)

    Anzeigen von „Processor Settings“ (Prozessoreinstellungen) Führen Sie die folgenden Schritte aus, um den Bildschirm Processor Settings (Prozessoreinstellungen) anzuzeigen: Schritte 1. Schalten Sie das System ein oder starten Sie es neu. 2. Drücken Sie umgehend auf die Taste <F2>, wenn die folgende Meldung angezeigt wird: F2 = System Setup ANMERKUNG: Wenn der Ladevorgang des Betriebssystems beginnt, bevor Sie F2 gedrückt haben, lassen Sie das...

  • Seite 51: Sata-Einstellungen

    Option Beschreibung DCU IP- Aktiviert oder deaktiviert den DCU(Data Cache Unit)-IP-Prefetcher. In der Standardeinstellung ist diese Option Vorabrufer auf Enabled (Aktiviert). Sub NUMA Cluster Aktiviert oder deaktiviert die Sub NUMA Cluster. Diese Option ist standardmäßig auf Disabled (Deaktiviert) eingestellt. UPI Prefetch Ermöglicht das frühzeitige Starten des Speicherlesevorgangs im DDR-Bus.

  • Seite 52: Anzeigen Von "Sata Settings" (Sata-Einstellungen)

    Anzeigen von „SATA Settings“ (SATA-Einstellungen) Führen Sie die folgenden Schritte aus, um den Bildschirm SATA Settings (SATA-Einstellungen) anzuzeigen: Schritte 1. Schalten Sie das System ein oder starten Sie es neu. 2. Drücken Sie umgehend auf die Taste <F2>, wenn die folgende Meldung angezeigt wird: F2 = System Setup ANMERKUNG: Wenn der Ladevorgang des Betriebssystems beginnt, bevor Sie F2 gedrückt haben, lassen Sie das...

  • Seite 53: Details Zu "Nvme Settings" (Nvme-Einstellungen)

    2. Drücken Sie umgehend auf die Taste <F2>, wenn die folgende Meldung angezeigt wird: F2 = System Setup ANMERKUNG: Falls das Betriebssystem zu laden beginnt, bevor Sie F2 drücken, müssen Sie warten, bis das System den Start abgeschlossen hat. Starten Sie das System anschließend neu und versuchen Sie es noch einmal. 3.

  • Seite 54: Auswählen Des Systemstartmodus

    3. Nachdem das System im gewünschten Startmodus gestartet wurde, installieren Sie das Betriebssystem in diesem Modus. ANMERKUNG: Damit ein Betriebssystem im UEFI-Startmodus installiert werden kann, muss es UEFI-kompatibel sein. DOS- und 32-Bit-Betriebssysteme bieten keine UEFI-Unterstützung und können nur im BIOS-Startmodus installiert werden. ANMERKUNG: Aktuelle Informationen zu den unterstützten Betriebssystemen finden Sie unter www.dell.com/ ossupport. Vor-Betriebssystem-Verwaltungsanwendungen...

  • Seite 55: Ändern Der Startreihenfolge

    Ändern der Startreihenfolge Info über diese Aufgabe Möglicherweise müssen Sie die Startreihenfolge ändern, wenn Sie von einem USB-Schlüssel oder einem optischen Laufwerk aus den Startvorgang durchführen möchten. Die folgenden Anweisungen können variieren, wenn Sie BIOS für Boot Mode (Startmodus) ausgewählt haben. Schritte 1.

  • Seite 56: Anzeigen Von "Integrated Devices" (Integrierte Geräte)

    Option Beschreibung Tabelle 38. Details zum Bildschirm „UEFI iSCSI Settings“ (UEFI ISCSI-Einstellungen) Option Beschreibung iSCSI-Initiator-Name Legt den Namen des iSCSI-Initiators im IQN-Format fest. iSCSI Device 1 Aktiviert oder deaktiviert das iSCSI-Gerät. Wenn diese Option deaktiviert ist, wird eine UEFI-Startoption für das iSCSI-Gerät automatisch erstellt.
  • Seite 57 Option Beschreibung ANMERKUNG: Der interne SD-Kartenanschluss auf dem PCIe-Riser wird über den internen USB- Anschluss gesteuert. iDRAC Direct USB Der iDRAC Direct-USB-Anschluss wird ausschließlich von iDRAC verwaltet und ist für den Host nicht sichtbar. Port Diese Option ist auf ON (Aktiviert) oder OFF (Deaktiviert) eingestellt. Wenn OFF (Deaktiviert) eingestellt ist, erkennt iDRAC keine in diesem verwalteten Anschluss installierte USB-Geräte.
  • Seite 58 Option Beschreibung Zeitgeber. Wenn diese Option auf Disabled (Deaktiviert), d.h. auf die Standardeinstellung, gesetzt ist, hat der Zeitgeber keine Auswirkungen auf das System. Empty Slot Unhide Aktiviert oder deaktiviert die Root-Ports aller leeren Steckplätze, die für das BIOS und das Betriebssystem (Leere zugänglich sind.

  • Seite 59: Serielle Kommunikation

    Option Beschreibung (Standardverzweigung für Plattform) oder Auto Discovery of Bifurcation (Automatische Ermittlung von Verzweigungen) eingestellt ist. Tabelle 40. Slot Bifurcation Option Beschreibung Automatische Ermittlung der Plattform Standard-Verzweigung, automatische und Verzweigungseinstellungen manuelle Verzweigung Verzweigung Steckplatz 2 x4- oder x8-Verzweigung Slot 3 Bifurcation x4- oder x8-Verzweigung Slot 5 Bifurcation x4-Verzweigung...

  • Seite 60: Systemprofileinstellungen

    Option Beschreibung geändert werden. Aus diesem Grund wird diese Einstellung beim Laden der BIOS- Standardeinstellungen aus dem BIOS-Setup-Dienstprogramm möglicherweise nicht immer auf die MUX-Einstellung von "Serial Device 1" (Serielles Gerät 1) zurückgesetzt. External Serial Mithilfe dieser Option können Sie den externen seriellen Anschluss mit dem Serial Device 1 (Serielles Gerät 1), Connector Serial Device 2 (Serielles Gerät 2) oder dem Remote Access Device (Remote-Zugriffgerät) verbinden.
  • Seite 61 Option Beschreibung Per Watt Optimized (DAPC) (Optimierte Leistung pro Watt [DAPC]) festgelegt. DAPC steht für Dell Active Power Controller.Die übrigen Optionen sind Performance Per Watt (OS) (Leistung pro Watt [BS]), Performance (Leistung) und Workstation Performance (Workstation-Leistung). ANMERKUNG: Alle Parameter auf dem Bildschirm für Systemprofileinstellungen sind nur verfügbar, wenn die Option System Profile (Systemprofil) auf Custom (Benutzerdefiniert)

  • Seite 62: Systemsicherheit

    Option Beschreibung CPU Interconnect Aktiviert oder deaktiviert die Energieverwaltung für die CPU Interconnect Bus Links. In der Standardeinstellung ist Bus Link Power diese Option auf Enabled (Aktiviert). Management (Energieverwaltun g für die CPU- Busverbindungen) PCI ASPM L1 Link Aktiviert oder deaktiviert die PCI-ASPM-L1-Link-Stromverwaltung. In der Standardeinstellung ist diese Option auf Power Enabled (Aktiviert).
  • Seite 63 Option Beschreibung Tabelle 41. TPM 1.2 – Sicherheitsinformationen Option Beschreibung TPM-Informationen Ermöglicht das Ändern des TPM-Betriebszustands. Diese Option ist standardmäßig auf Enable (Aktivieren) eingestellt. TPM Firmware Zeigt die TPM-Firmware-Version an. TPM Status Gibt den TPM-Status an. TPM-Befehl Setzen Sie das TPM (Trusted Platform Module) ein. Bei der Einstellung Keine wird kein Befehl an das TPM gesendet.
  • Seite 64 Option Beschreibung Vorstart-Messungen auf Enabled (Aktiviert) gesetzt werden. In der Standardeinstellung ist diese Option auf Enabled (Aktiviert). Wenn TPM 2.0 installiert ist, TPM 2-Algorithmus Option verfügbar ist. Es ermöglicht Ihnen die Auswahl einer Hash algorithm von denen bei der TPM (SHA1, SHA256). TPM 2-Algorithmus Option muss so eingestellt werden SHA256-, um so aktivieren Sie TXT.

  • Seite 65: Erstellen Eines System- Und Setup-Kennworts

    Option Beschreibung Optionen Beschreibung Das BIOS führt eine Signaturüberprüfung der Vorstart-Images durch. Das BIOS protokolliert auch die Ergebnisse in der Ausführungsinformationen-Tabelle der Images, wobei die Images zugelassen werden, unabhängig davon, ob sie die Prüfung bestanden haben oder nicht. Modus Modus Bereitgestellt ist die sicherste Modus. Im Modus Bereitgestellt, PK muss Bereitgestellt installiert sein und der BIOS führt die Signaturüberprüfung auf programmatischer versucht, Regel zum Aktualisieren Objekte.

  • Seite 66: Verwenden Des Systemkennworts Zur Systemsicherung

    Verwenden des Systemkennworts zur Systemsicherung Info über diese Aufgabe Wenn ein Setup-Kennwort vergeben wurde, wird das Setup-Kennwort vom System als alternatives Systemkennwort zugelassen. Schritte 1. Schalten Sie das System ein oder starten Sie es neu. 2. Geben Sie das Systemkennwort ein und drücken Sie die Eingabetaste. Nächste Schritte Wenn die Option Passwortstatus auf Gesperrt gesetzt ist, geben Sie nach einer Aufforderung beim Neustart das Systemkennwort ein und drücken Sie die Eingabetaste.

  • Seite 67: Redundante Betriebssystemsteuerung

    Wird auch beim dritten Versuch nicht das korrekte Passwort eingegeben, zeigt das System die folgende Meldung an: Number of unsuccessful password attempts: <3> Maximum number of password attempts exceeded. System Halted! Auch nach dem Neustarten des System wird die Fehlermeldung angezeigt, bis das korrekte Kennwort eingegeben wurde. Die folgenden Optionen sind Ausnahmen: •...

  • Seite 68: Anzeigen Von "Miscellaneous Settings" (Verschiedene Einstellungen)

    Option Beschreibung ANMERKUNG: Das Gerät wird über das BIOS in der Hardware deaktiviert, sodass das Betriebssystem nicht darauf zugreifen kann. Redundant OS ANMERKUNG: Diese Option ist deaktiviert, falls Redundant OS Location (Redundantes Boot Betriebssystem – Speicherort) auf None (Keine) gesetzt ist, oder falls Redundant OS State (Redundantes Betriebssystem –...

  • Seite 69: Dienstprogramm Für Die Idrac-Einstellungen

    Für den Zugriff auf bestimmte Funktionen im Dienstprogramm für iDRAC-Einstellungen wird eine Aktualisierung der iDRAC Enterprise-Lizenz benötigt. Weitere Informationen zur Verwendung des iDRAC finden Sie im Dokument Dell integrated Dell Remote Access Controller User's Guide (Benutzerhandbuch zum integrated Dell Remote Access Controller) unter www.dell.com/poweredgemanuals.

  • Seite 70: Hauptmenü Des Start-Managers

    Für den Zugriff auf das Startmenü, um ein einmaliges Startgerät auszuwählen. Startmenü Launch System Ermöglicht den Zugriff auf das System-Setup. Setup (System- Setup starten) Launch Lifecycle Beendet den Start-Manager und ruft das Dell Lifecycle Controller-Programm auf. Controller (Starten des Lifecycle Controller) Systemdienstprog Zum Starten von Systemdienstprogrammen wie die Systemdiagnose.

  • Seite 71: Installieren Und Entfernen Von Systemkomponenten

    Maßnahmen zur Fehlerbehebung oder einfache Reparaturen sollten Sie nur dann selbst durchführen, wenn dies laut Produktdokumentation genehmigt ist, oder wenn Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und befolgen Sie die mit dem Produkt gelieferten Sicherheitshinweise.

  • Seite 72: Empfohlene Werkzeuge

    Empfohlene Werkzeuge Sie benötigen die folgenden Werkzeuge, um den Entfernungs- und Installationsvorgang durchzuführen: • Schlüssel für das Schloss der Frontverkleidung Dieser Schlüssel wird nur dann benötigt, wenn Ihr System über eine Blende verfügt. • Kreuzschlitzschraubenzieher Nr. 1 • Kreuzschlitzschraubenzieher Nr. 2 •...

  • Seite 73: Installieren Der Frontverkleidung

    Abbildung 23. Entfernen der Frontblende mit LCD-Display Installieren der Frontverkleidung Voraussetzungen Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. Schritte 1. Machen Sie den Schlüssel der Frontverkleidung ausfindig und entfernen Sie ihn. ANMERKUNG: Der Schlüssel der Frontblende ist Teil des LCD-Blendenpakets. 2.

  • Seite 74: Systemabdeckung

    Abbildung 24. Anbringen der Frontblende mit LCD-Display Systemabdeckung ANMERKUNG: Die Systemabdeckung unterscheidet sich mit 12 x 3,5 Zoll sowie 2 x 3,5 Zoll (hinten) von anderen Systemen. Die Abdeckung weist eine zusätzliche Schutz- und Schaumsicht auf der Vorderseite der Systemabdeckung auf.

  • Seite 75: Installieren Der Systemabdeckung

    Abbildung 25. Entfernen der Systemabdeckung Installieren der Systemabdeckung Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. 2. Vergewissern Sie sich, dass alle internen Kabel angeschlossen und korrekt verlegt sind. Achten Sie außerdem darauf, dass keine Werkzeuge oder zusätzlichen Bauteile im System zurückbleiben. Schritte 1.

  • Seite 76: Rückwandplatinenabdeckung

    Abbildung 26. Installieren der Systemabdeckung Nächste Schritte 1. Schließen Sie die Peripheriegeräte wieder an und schließen Sie das System wieder an das Stromnetz an. 2. Schalten Sie das System und alle angeschlossenen Peripheriegeräte ein. Rückwandplatinenabdeckung Entfernen der Rückwandplatinenabdeckung Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. 2.

  • Seite 77: Anbringen Der Rückwandplatinenabdeckung

    Abbildung 27. Entfernen der Rückwandplatinenabdeckung Anbringen der Rückwandplatinenabdeckung Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. 2. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems. Installieren der Systemabdeckung. Schritte 1. Richten Sie die Laschen auf der Rückwandplatinenabdeckung an den entsprechenden Aussparungen am System aus. 2.

  • Seite 78: Das Systeminnere

    Abbildung 28. Anbringen der Rückwandplatinenabdeckung Nächste Schritte Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres System. Das Systeminnere ANMERKUNG: Hot-swap-fähige Komponenten sind orange gekennzeichnet, während die Griffstellen auf den Komponenten blau markiert sind. Installieren und Entfernen von Systemkomponenten...
  • Seite 79 Abbildung 29. Das Systeminnere ohne hinteres Laufwerksgehäuse Installieren und Entfernen von Systemkomponenten...

  • Seite 80: Kühlgehäuse

    Abbildung 30. Das Systeminnere mit hinterem Laufwerksgehäuse 1. Informations-Tag 2. Laufwerkrückwandplatine 3. Kühlungslüfter 4. Speichermodul 5. CPU 1 6. CPU 2 7. Systemplatine 8. LOM-Riserkarte 9. Interner PERC-Riser 10. Luftstromverkleidung 11. Butterfly Riser 12. Luftstromverkleidung (12 x 3,5 Zoll + 2 x 3,5-Zoll- Festplattensystem hinten) 13.
  • Seite 81 Abbildung 31. Entfernen des Kühlgehäuses ANMERKUNG: Das System mit zwei hinteren 3,5-Zoll-Laufwerken verfügt über ein anderes Kühlgehäuse. Das Verfahren zum Entfernen des Kühlgehäuses ist jedoch identisch. Installieren und Entfernen von Systemkomponenten...

  • Seite 82: Installieren Des Kühlgehäuses

    Nächste Schritte 1. Falls zutreffend, Installieren des Kühlgehäuses 2. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres System. Installieren des Kühlgehäuses Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. 2. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.

  • Seite 83: Lüfter

    Nächste Schritte Installieren Sie den Butterfly Riser, wenn dieser entfernt wurde. 2. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres System. Lüfter Entfernen des Kühlungslüfters Das Verfahren zum Ausbauen von Standard- und Hochleistungslüftern ist identisch. Voraussetzungen 1.
  • Seite 84 Abbildung 33. Trennen des Lüfterkabels vom Anschluss der Stromzwischenplatine 3. Drücken Sie auf die Freigabelasche und heben Sie den Lüfter aus dem Lüftergehäuse heraus. Abbildung 34. Entfernen des Kühlungslüfters Installieren und Entfernen von Systemkomponenten...

  • Seite 85: Installieren Des Lüfters

    Nächste Schritte Installieren des Lüfters. Installieren des internen PERC-Risers Installieren des Kühlgehäuses 4. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres System. Installieren des Lüfters Das Verfahren zum Installieren von Standard- und Hochleistungslüftern ist identisch. Voraussetzungen 1.

  • Seite 86: Interner Perc-Riser

    Abbildung 36. Anschließen des Lüfterkabels am PIB-Anschluss Nächste Schritte Installieren des internen PERC-Risers 2. Stellen Sie sicher, dass alle Kabel korrekt verlegt werden. Installieren des Kühlgehäuses 4. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres System.
  • Seite 87 Abbildung 37. Entfernen des internen PERC-Risers 5. Drehen Sie den internen Riser so, dass die PERC-Karte nach oben zeigt. 6. Drücken Sie auf den Kabelanschluss und trennen Sie das Kabel, das mit der internen PERC-Karte verbunden ist. Abbildung 38. Trennen des Kabels von der internen PERC-Karte Nächste Schritte Installieren des Kühlgehäuses 2.

  • Seite 88: Installieren Des Internen Perc-Risers

    Installieren des internen PERC-Risers Voraussetzungen Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. Schritte 1. Verbinden Sie das Kabel mit der internen PERC-Karte. Abbildung 39. Verbinden des Kabels mit dem internen PERC-Riser 2. Halten Sie den PERC-Riser an den blauen Griffstellen und richten Sie den Schlitz auf dem internen PERC-Riser an der Führung auf der Systemplatine aus.

  • Seite 89: Entfernen Der Perc-Karte Aus Dem Internen Perc-Riser

    Abbildung 40. Installieren des internen PERC-Risers 5. Schließen Sie die Kabel an die Rückwandplatine an und verlegen Sie dann die Kabel entlang der Kabelführungslasche, um die Lasche zu schließen. Nächste Schritte Installieren des Kühlgehäuses 2. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres System.

  • Seite 90: Einsetzen Der Perc-Karte In Den Internen Perc-Riser

    Abbildung 41. Entfernen der PERC-Karte aus dem internen PERC-Riser Nächste Schritte Installieren des internen PERC-Risers Installieren des Kühlgehäuses 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres System. Einsetzen der PERC-Karte in den internen PERC-Riser Voraussetzungen 1.

  • Seite 91: Eingriffschalter

    Abbildung 42. Einsetzen der PERC-Karte in den internen PERC-Riser Nächste Schritte Installieren des internen PERC-Risers Installieren des Kühlgehäuses 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres System. Eingriffschalter Entfernen des Eingriffsschalters Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. 2.

  • Seite 92: Installieren Des Eingriffsschalters

    Abbildung 43. Entfernen eines Eingriffsschalters Nächste Schritte Installieren des Eingriffsschalters. Installieren des Eingriffsschalters Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. 2. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems. Schritte 1.

  • Seite 93: Laufwerke

    Abbildung 44. Installieren des Eingriffsschalters 2. Schieben Sie den Eingriffsschalter, bis er im Eingriffsschaltersteckplatz korrekt sitzt. 3. Verbinden Sie das Kabel des Eingriffsschalters mit dem Anschluss auf der Systemplatine. Nächste Schritte Installieren des internen PERC-Risers 2. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres System.

  • Seite 94: Einsetzen Eines Laufwerkplatzhalters

    Abbildung 45. Entfernen eines Laufwerkplatzhalters Nächste Schritte Einsetzen eines Laufwerkplatzhalters Einsetzen eines Laufwerkplatzhalters Das Verfahren zum Einsetzen von Laufwerkplatzhaltern ist bei 2,5-Zoll- und 3,5-Zoll-Laufwerken identisch. Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. 2. Falls installiert, Entfernen der Frontverkleidung VORSICHT: Das Kombinieren von Laufwerkplatzhaltern aus früheren Generationen von PowerEdge Servern wird nicht...

  • Seite 95: Installieren Eines 2,5-Zoll-Laufwerks In Einem 3,5-Zoll-Laufwerksadapter

    ANMERKUNG: Ein 2,5-Zoll-Laufwerk wird in einem 3,5-Zoll-Laufwerksadapter installiert, der dann in den 3,5-Zoll- Laufwerksträger eingesetzt wird. Schritte 1. Entfernen Sie mithilfe eines Kreuzschlitzschraubendrehers (Größe 2) die Schrauben auf der Seite des 3,5-Zoll-Laufwerksadapters. 2. Entfernen Sie das 2,5-Zoll-Laufwerk aus dem 3,5-Zoll-Laufwerkträger. Abbildung 47.

  • Seite 96: Entfernen Eines 3,5-Zoll-Laufwerksadapters Aus Einem 3,5-Zoll-Laufwerksträger

    Abbildung 48. Installieren eines 2,5-Zoll-Laufwerks in einem 3,5-Zoll-Laufwerksadapter Entfernen eines 3,5-Zoll-Laufwerksadapters aus einem 3,5-Zoll-Laufwerksträger Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Falls installiert, Entfernen der Frontverkleidung 3. Entfernen Sie den 3,5-Zoll-Laufwerkträger aus dem System. Schritte 1. Lösen Sie mit einem Kreuzschlitzschraubendreher (Größe 1) die Schrauben von den Schienen am Laufwerksträger. 2.

  • Seite 97: Einsetzen Eines 3,5-Zoll-Laufwerksadapters In Den 3,5-Zoll-Laufwerkträger

    Nächste Schritte Einsetzen eines 3,5-Zoll-Laufwerksadapters in den 3,5-Zoll-Laufwerkträger Einsetzen eines 3,5-Zoll-Laufwerksadapters in den 3,5- Zoll-Laufwerkträger Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. Installieren Sie das 2,5-Zoll-Laufwerk im 3,5-Zoll-Laufwerksadapter. Schritte 1. Setzen Sie den 3,5-Zoll-Laufwerksadapter so in den 3,5-Zoll-Laufwerkträger ein, dass das Anschlussende des Laufwerks zur Rückseite des 3,5-Zoll-Laufwerkträgers zeigt.

  • Seite 98: Installieren Eines Laufwerkträgers

    VORSICHT: Bevor Sie versuchen, bei laufendem System ein Laufwerk zu entfernen oder einzusetzen, vergewissern Sie sich in der Dokumentation zur Speichercontrollerkarte, dass der Host-Adapter korrekt für das Entfernen und Einsetzen von Laufwerken konfiguriert ist. VORSICHT: Das Kombinieren von Laufwerken aus früheren Generationen von PowerEdge-Servern wird nicht unterstützt.

  • Seite 99: Entfernen Des Laufwerks Aus Dem Laufwerkträger

    verriegeln, kann die Schirmfeder des nicht vollständig eingesetzten Trägers beschädigt und unbrauchbar gemacht werden. VORSICHT: Um Datenverlust zu vermeiden, stellen Sie sicher, dass das Betriebssystem das Installieren von Laufwerken im Hot-Swap-Verfahren unterstützt. Informationen hierzu finden Sie in der mit dem Betriebssystem gelieferten Dokumentation.

  • Seite 100: Einsetzen Eines Laufwerks In Den Laufwerkträger

    Abbildung 53. Entfernen des Laufwerks aus dem Laufwerkträger Nächste Schritte Falls zutreffend, Einsetzen eines Laufwerks in den Laufwerkträger Einsetzen eines Laufwerks in den Laufwerkträger Voraussetzungen VORSICHT: Das Kombinieren von Laufwerkträgern aus anderen Generationen von PowerEdge-Servern wird nicht unterstützt. ANMERKUNG: Stellen Sie beim Einsetzen eines Laufwerks in den Laufwerkträger sicher, dass die Schrauben mit einem Anzugsmoment von 0,45 Nm (4 lb-in) angezogen werden.

  • Seite 101: Systemspeicher

    Abbildung 54. Einsetzen eines Laufwerks in den Laufwerkträger Systemspeicher Richtlinien für Systemspeicher Das PowerEdge-System unterstützt DDR4-registrierte DIMMs (RDIMMs) und lastreduzierte DIMMs (LRDIMMs). Der Prozessor führt die im Systemspeicher enthaltenen Anweisungen aus. Das System enthält 16 Speichersockel. Prozessor 1 unterstützt bis zu 10 Speichersockel und Prozessor 2 unterstützt bis zu sechs Speichersockel.

  • Seite 102: Allgemeine Richtlinien Zur Installation Von Speichermodulen

    Abbildung 55. Positionen der Speichersockel Die Speicherkanäle sind folgendermaßen organisiert: Tabelle 44. Speicherkanäle Prozessor Kanal 0 Kanal 1 Kanal 2 Kanal 3 Kanal 4 Kanal 5 Prozessor 1 Steckplätze A1 Steckplätze A2 Steckplätze A3 Steckplätze A4 Steckplätze A5 und A10 Steckplätze A6 und A7 und A8...

  • Seite 103: Betriebsartspezifische Richtlinien

    Dieses System unterstützt die Funktion „Flexible Memory Configuration“ (Flexible Arbeitsspeicherkonfiguration) und kann daher mit jeder gültigen Chipsatzarchitektur konfiguriert und betrieben werden. Wir empfehlen, bei der Installation von Speichermodulen die folgenden Richtlinien zu beachten: • Alle DIMMs müssen DDR4-DIMMs sein. • RDIMMs und LRDIMMs dürfen nicht kombiniert werden.
  • Seite 104 Arbeitsspeicherredundanz bietet keinen Schutz gegen nicht korrigierbare Mehrfachbitfehler. Dell Fault Resilient Mode Ist der Dell Fault Resilient Mode (Ausfallsicherer Dell Modus) aktiviert, erstellt das BIOS einen ausfallsicheren Arbeitsspeicherbereich. Dieser Modus kann von Betriebssystemen verwendet werden, die die Funktion zum Laden kritischer Anwendungen unterstützen oder dem Betriebssystem-Kernel die...

  • Seite 105: Konfiguration

    Tabelle 46. Regeln für die Arbeitsspeicherbestückung Prozessor Konfiguration Speicherbestückung Informationen zur Arbeitsspeicherbestückung Einzelprozessor Bestückungsreihenfolge im 1, 2, 3, 4, 5, 6, 7, 8, 9, 10 • Bestücken Sie in dieser Optimierungsmodus (unabhängige Reihenfolge. Eine ungerade Anzahl Kanäle) ist zulässig. • Eine ungerade Anzahl von DIMMs ist zulässig.

  • Seite 106: Entfernen Eines Speichermoduls

    Prozessor Konfiguration Speicherbestückung Informationen zur Arbeitsspeicherbestückung • Die Bestückungsreihenfolge im Optimierungsmodus weicht bei Konfigurationen mit 8 oder 14 DIMMs und 2 Prozessoren von der herkömmlichen Reihenfolge • 8 DIMMs: A1, A2, A4, A5, B1, B2, B4, B5 • 14 DIMMs: A1, A2, A4, A5, A7, A8, A9, A10, B1, B2, B3, B4, B5, B6 Bestückungsreihenfolge bei...

  • Seite 107: Installieren Eines Speichermoduls

    Installieren eines Speichermoduls Voraussetzungen Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. Schritte 1. Machen Sie den entsprechenden Speichermodulsockel ausfindig. VORSICHT: Fassen Sie jedes Speichermodul nur an den Kartenrändern an und achten Sie darauf, die Mitte des Speichermoduls oder die metallenen Anschlusskontakte nicht zu berühren. VORSICHT: Um während der Installation Schäden am Speichermodul oder am Speichermodulsockel zu vermeiden, biegen Sie nicht das Speichermodul;...

  • Seite 108: Prozessoren Und Kühlkörper

    Prozessoren und Kühlkörper Entfernen des Prozessor- und Kühlkörpermoduls Voraussetzungen WARNUNG: Der Kühlkörper fühlt sich nach dem Ausschalten des Systems möglicherweise noch eine Zeit lang heiß an. Lassen Sie den Kühlkörper einen Moment abkühlen, bevor Sie ihn entfernen. 1. Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. 2.

  • Seite 109: Entfernen Des Prozessors Vom Modul Des Prozessorkühlkörpers

    Entfernen des Prozessors vom Modul des Prozessorkühlkörpers Voraussetzungen ANMERKUNG: Entfernen Sie den Prozessor nur dann vom Prozessor- und Kühlkörpermodul, wenn Sie den Prozessor oder den Kühlkörper austauschen. Beim Austausch einer Systemplatine ist dieses Verfahren nicht erforderlich. 1. Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. 2.

  • Seite 110: Installieren Des Nicht-Struktur Prozessor In Einem Prozessor Und Kühlkörper Modul

    Abbildung 60. Entfernen der Prozessorhalterung Nächste Schritte Installieren eines Prozessor- und Kühlkörpermoduls Installieren des nicht-Struktur Prozessor in einem Prozessor und Kühlkörper Modul Voraussetzungen Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. Schritte 1. Setzen Sie den Prozessor in den Prozessorsockel Auflagefach. ANMERKUNG: Stellen Sie sicher, dass Kontaktstift-1-Markierung auf der CPU-Ablage mit der Kontaktstift-1- Markierung auf dem Prozessor ausgerichtet ist.
  • Seite 111 Abbildung 61. Installieren der Prozessor-Halterung 3. Wenn Sie einen vorhandenen Kühlkörper verwenden, entfernen Sie die Wärmeleitpaste mit einem sauberen, fusselfreien Tuch vom Kühlkörper. 4. Verwenden Sie die im Prozessor-Kit enthaltene Spritze für die Wärmeleitpaste, um die Paste in einer dünnen Spirale oben auf den Prozessor aufzutragen.

  • Seite 112: Installieren Eines Prozessor- Und Kühlkörpermoduls

    • Stellen Sie sicher, dass die beiden Löcher für Führungsstifte an Halterung mit Führungslöchern auf dem Kühlkörper übereinstimmen. • Drücken Sie nicht auf die Lamellen des Kühlkörpers. • Stellen Sie sicher, dass Kontaktstift-1-Markierung auf dem Kühlkörper mit der Kontaktstift-1-Markierung auf der Halterung ausgerichtet ist (bevor Sie den Kühlkörper auf den Prozessor und Halterung legen).

  • Seite 113: Erweiterungskarten Und Erweiterungskarten-Riser

    ANMERKUNG: Stellen Sie sicher, dass Sie das Prozessor- und Kühlkörpermodul parallel zur Systemplatine halten, um Beschädigungen an den Komponenten zu vermeiden. 2. Drücken Sie die blauen Halteklammern nach innen, sodass der Kühlkörper einrasten kann. 3. Ziehen Sie mit einem Torx-Schraubendreher (Größe T30) die Schrauben am Kühlkörper in folgender Reihenfolge an: a) Ziehen Sie die erste Schraube teilweise fest (ca.
  • Seite 114 Intel OPA NIC (Intel OPA) BOSS M.2 (SATA) (Dell) Karte, Netzwerk (Broadcom/INTEL) 6, 5 PERC9.14G/PERC10 (FXN) Integrierter Steckplatz RAID – PERC9.14G/PERC10 (Intern) (Dell) Integrierter Steckplatz Tabelle 49. Riser-Konfigurationen: Nicht-RSR – 2 CPU Kartentyp Steckplatzpriorität Maximale Anzahl an Karten LOM-Riser; 2 x 1 G BCM5720L (FXN) LOM-Riser;...
  • Seite 115 Kartentyp Steckplatzpriorität Maximale Anzahl an Karten LOM-Riser; 2 x 10 G BCM57416 (BaseT/SFP+) PERC9.14G/PERC10 (FXN) RAID – PERC10 (Extern) (Dell) PCIe-SSD-PCIe-Karte (Samsung) NIC (Broadcom/INTEL/EMULEX/ Mellanox/Solarflare) Karte, Netzwerk (Broadcom/INTEL/ Mellanox/INTEL) Karte, Controller (EMULEX/QLOGIC) BOSS M.2 (SATA) (Dell) PERC9.14G/PERC10 (FXN) Integrierter Steckplatz RAID –...

  • Seite 116: Entfernen Einer Erweiterungskarte Aus Dem Erweiterungskarten-Riser

    Karte, Netzwerk (Broadcom) 6, 5, 3 Karte, Netzwerk (INTEL) 6, 5, 3 PERC9.14G/PERC10 (FXN) Integrierter Steckplatz RAID – PERC9.14G/PERC10 (Intern) (Dell) Integrierter Steckplatz Tabelle 53. Riser-Konfigurationen: BTF + 3 XLP - 2 CPU Kartentyp Steckplatzpriorität Maximale Anzahl an Karten LOM-Riser; 2 x 1 G BCM5720L (FXN) LOM-Riser;...
  • Seite 117 5. Vergewissern Sie sich beim Entfernen einer Karte aus einem Riser mit flachem Profil, X1-Riser mit voller Höhe oder Butterfly Riser, dass die PCIe-Kartenhalterverriegelung geschlossen ist. Schritte 1. Ziehen und heben Sie die Lasche des Kartenrückhalteriegels an, um sie zu öffnen. 2.
  • Seite 118 Abbildung 67. Entfernen einer Erweiterungskarte aus einem Butterfly Riser 3. Wenn die Erweiterungskarte nicht ersetzt werden soll, setzen Sie ein Abdeckblech ein. Abbildung 68. Einsetzen eines Abdeckblechs für Riser mit flachem Profil Installieren und Entfernen von Systemkomponenten...
  • Seite 119 Abbildung 69. Einsetzen eines Abdeckblechs für X1-Riser mit voller Höhe Abbildung 70. Einsetzen eines Abdeckblechs für Butterfly Riser Nächste Schritte Setzen Sie eine Erweiterungskarte im Erweiterungskarten-Riser ein. 2. Wenn die Karte dauerhaft entfernt wird, montieren Sie ein Abdeckblech über der leeren Öffnung des Erweiterungssteckplatzes und drücken Sie gegen den Erweiterungskartenriegel.

  • Seite 120: Installieren Einer Erweiterungskarte Im Erweiterungskarten-Riser

    Staub und Schmutz vom System fern und helfen, die korrekte Kühlung und den Luftstrom innerhalb des Systems aufrechtzuerhalten. Installieren einer Erweiterungskarte im Erweiterungskarten-Riser Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. 2. Wenn Sie eine neue Erweiterungskarte installieren, packen Sie diese aus und bereiten Sie die Karte für die Installation vor. ANMERKUNG: Anweisungen dazu finden Sie in der Dokumentation, die mit der Karte geliefert wurde.
  • Seite 121 Abbildung 72. Entfernen des Abdeckblechs für X1-Riser mit voller Höhe Abbildung 73. Entfernen des Abdeckblechs für Butterfly Riser 3. Fassen Sie die Erweiterungskarte an den Rändern an und richten Sie den Kartenrandverbinder mit dem Erweiterungskartenanschluss aus. 4. Drücken Sie den Platinenstecker fest in den Erweiterungskartenanschluss, bis die Karte vollständig eingesetzt ist. 5.
  • Seite 122 Abbildung 74. Einsetzen einer Erweiterungskarte in einen Riser mit flachem Profil Abbildung 75. Einsetzen einer Erweiterungskarte in einen X1-Riser mit voller Höhe Installieren und Entfernen von Systemkomponenten...

  • Seite 123: Entfernen Einer Erweiterungskarte Von Der Systemplatine

    Abbildung 76. Einsetzen einer Erweiterungskarte in Butterfly Riser Nächste Schritte 1. Schließen Sie gegebenenfalls die Kabel an die Erweiterungskarte an. Installieren Sie gegebenenfalls ein Kühlgehäuse. 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres System. 4.
  • Seite 124 Abbildung 77. Entfernen einer Erweiterungskarte von der Systemplatine 3. Wenn die Erweiterungskarte nicht ersetzt werden soll, setzen Sie ein Abdeckblech ein, indem Sie die folgenden Schritte ausführen: a) Richten Sie das Abdeckblech am Steckplatz im System aus. b) Drücken Sie das Abdeckblech nach unten, bis es korrekt sitzt. c) Schließen Sie die Erweiterungskartenverriegelung, indem Sie sie nach unten drücken, bis sie einrastet.

  • Seite 125: Einsetzen Einer Erweiterungskarte Auf Der Systemplatine

    ANMERKUNG: Das Einsetzen von Abdeckblechen in leeren Erweiterungskartensteckplätzen ist erforderlich, um die Funkentstörbestimmungen des Systems einzuhalten. Die Abdeckungen halten auch Staub und Schmutz vom System fern und helfen, die korrekte Kühlung und den Luftstrom innerhalb des Systems aufrechtzuerhalten. Nächste Schritte Setzen Sie die Erweiterungskarte auf der Systemplatine ein.

  • Seite 126: Entfernen Eines Erweiterungskarten-Risers

    Abbildung 80. Einsetzen einer Erweiterungskarte auf der Systemplatine Nächste Schritte 1. Verbinden Sie die erforderlichen Kabel mit der Erweiterungskarte. 2. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres System. Entfernen eines Erweiterungskarten-Risers Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2.
  • Seite 127 Abbildung 81. Entfernen des rechten Risers mit flachem Profil Abbildung 82. Entfernen des linken Risers mit flachem Profil Installieren und Entfernen von Systemkomponenten...
  • Seite 128 Abbildung 83. Entfernen des X1-Risers mit voller Höhe ANMERKUNG: Lösen Sie bei Butterfly Risern die unverlierbare Schraube und heben Sie den Riser aus dem System heraus, währen Sie ihn an den Griffstellen festhalten. Abbildung 84. Entfernen des Butterfly Risers Nächste Schritte Installieren Sie den Erweiterungskarten-Riser.

  • Seite 129: Installieren Eines Erweiterungskarten-Risers

    Installieren eines Erweiterungskarten-Risers Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. Schritte 1. Installieren Sie gegebenenfalls die Erweiterungskarten wieder im Erweiterungskarten-Riser, falls diese ausgebaut wurden. 2. Halten Sie den Erweiterungskarten-Riser an den Anfasspunkten fest und richten Sie ihn am Anschluss und am Riser-Führungsstift auf der Systemplatine aus.
  • Seite 130 Abbildung 86. Einbauen des linken Risers mit flachem Profil Abbildung 87. Einbauen des X1-Risers mit voller Höhe ANMERKUNG: Ziehen Sie bei Butterfly Risern die unverlierbare Schraube fest, um den Riser an der Systemplatine zu befestigen. Installieren und Entfernen von Systemkomponenten...

  • Seite 131: M.2-Ssd-Modul

    Abbildung 88. Einbauen des Butterfly Risers Nächste Schritte 1. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres System. 2. Installieren Sie alle erforderlichen Gerätetreiber für die Karte, wie in der Dokumentation der Karte beschrieben. M.2-SSD-Modul Entfernen des M.2-SSD-Moduls Voraussetzungen 1.

  • Seite 132: Installieren Des M.2-Ssd-Moduls

    Abbildung 89. Entfernen des M.2-SSD-Moduls Nächste Schritte Setzen Sie das M.2-SSD-Modul wieder ein. Installieren des M.2-SSD-Moduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. 2. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.

  • Seite 133: Optionale Microsd- Oder Vflash-Karte

    Abbildung 90. Installieren des M.2-SSD-Moduls Nächste Schritte 1. Installieren Sie die BOSS-Karte. ANMERKUNG: Das Verfahren zum Installieren der BOSS-Karte ist ähnlich wie das zum Einsetzen einer Erweiterungskarte auf der Systemplatine. Installieren Sie das entsprechende Kühlgehäuse. 3. Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Inneren des Systems.

  • Seite 134: Einsetzen Der Microsd-Karte

    Abbildung 91. Entfernen der Mikro-SD-Karte ANMERKUNG: Vermerken Sie nach dem Entfernen auf jeder microSD-Karte die Nummer des zugehörigen Steckplatzes. Nächste Schritte 1. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres System. Einsetzen der MicroSD-Karte Einsetzen der MicroSD-Karte Voraussetzungen Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise.

  • Seite 135: Optionales Idsdm- Oder Vflash-Modul

    Abbildung 92. Einsetzen der MicroSD-Karte Nächste Schritte Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres System. Optionales IDSDM- oder vFlash-Modul Entfernen der optionalen IDSDM- oder vFlash-Karte Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. 2.

  • Seite 136: Einsetzen Der Optionalen Idsdm- Oder Vflash-Karte

    Abbildung 93. Entfernen der optionalen IDSDM-/vFlash-Karte ANMERKUNG: Es gibt zwei DIP-Schalter für Schreibschutz auf der IDSDM/vFlash-Karte. Nächste Schritte Einsetzen der optionalen IDSDM- oder vFlash-Karte Einsetzen der optionalen IDSDM- oder vFlash-Karte Voraussetzungen Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. Schritte 1.

  • Seite 137: Lom-Riserkarte

    Abbildung 94. Einsetzen optionaler IDSDM- oder vFlash-Karten Nächste Schritte Setzen Sie die MicroSD-Karte ein. ANMERKUNG: Setzen Sie die microSD-Karten wieder in dieselben Steckplätze ein. Orientieren Sie sich dabei an den Beschriftungen, die Sie beim Entfernen auf den Karten angebracht haben. 2.

  • Seite 138: Einsetzen Der Lom-Riser-Karte

    Abbildung 95. Entfernen der LOM-Riser-Karte Nächste Schritte Einsetzen der LOM-Riser-Karte Einsetzen der LOM-Riser-Karte Voraussetzungen Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. Schritte 1. Richten Sie die Anschlüsse auf der LOM-Riser-Karte an dem Steckplatz am System aus. 2. Drücken Sie die LOM-Riser-Karte nach unten, bis die Karte im Anschluss der Systemplatine korrekt sitzt und die beiden blauen Schnappverschlüsse aus Kunststoff die LOM-Riser-Karte halten.

  • Seite 139: Laufwerksrückwandplatine

    Abbildung 96. Einsetzen der LOM-Riser-Karte Nächste Schritte Bringen Sie gegebenenfalls die Riser Setzen Sie gegebenenfalls das hintere Laufwerksgehäuse wieder ein. 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres System. Laufwerksrückwandplatine Details zur Rückwandplatine Hier sind die im PowerEdge R540-System unterstützten Laufwerkrückwandplatinen aufgeführt. Die Unterstützung hängt von der jeweiligen Konfiguration des Systems ab: Tabelle 54.
  • Seite 140 Abbildung 97. 8 x 3,5-Zoll-Laufwerksrückwandplatine 1. Anschluss für SAS/SATA-B-Kabel 2. Signalanschluss 3. Anschluss für SAS/SATA-A-Kabel 4. Netzanschluss Abbildung 98. 12 x 3,5-Zoll-Laufwerksrückwandplatine 1. Netzkabelanschluss 2. Anschluss für SAS/SATA-Kabel 3. Anschluss für SAS/SATA-Kabel 4. Signalanschluss der Rückwandplatine 5. SAS-Kabelanschluss Abbildung 99. 2 x 3,5-Zoll-Laufwerksrückwandplatine (hinten) 1.

  • Seite 141: Entfernen Der Rückwandplatine

    Entfernen der Rückwandplatine Voraussetzungen VORSICHT: Um Schäden an den Laufwerken und der Rückwandplatine zu vermeiden, müssen Sie die Laufwerke aus dem System entfernen, bevor Sie die Rückwandplatine entfernen. VORSICHT: Notieren Sie sich die Nummern der einzelnen Laufwerke und vermerken Sie sie vor dem Entfernen auf den jeweiligen Laufwerken, damit sie wieder an der gleichen Position eingesetzt werden können.

  • Seite 142: Installieren Der Rückwandplatine

    Installieren der Rückwandplatine Voraussetzungen Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. ANMERKUNG: Das Verfahren zur Installation der Rückwandplatine ist für alle Rückwandplatinenkonfigurationen ähnlich. Schritte 1. Verwenden Sie die Haken am System als Orientierung, um die Aussparungen an der Rückwandplatine an den Führungen am System auszurichten.

  • Seite 143: Installieren Der 3,5-Zoll-Festplattenrückwandplatine

    1. Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. 2. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems. 3. Entfernen Sie alle Laufwerke aus dem hinteren Laufwerksgehäuse. 4. Trennen Sie alle Kabel von der Rückwandplatine. Entfernen Sie das hintere Laufwerksgehäuse.
  • Seite 144 Abbildung 104. Installieren der 3,5-Zoll-Festplattenrückwandplatine Nächste Schritte Setzen Sie das hintere Laufwerksgehäuse ein. Installieren Sie sämtliche Laufwerke. 3. Verbinden Sie alle Kabel mit der Rückwandplatine. 4. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres System. Installieren und Entfernen von Systemkomponenten...

  • Seite 145: Kabelführung

    Kabelführung Abbildung 105. Kabelführung – 12 x 3,5-Zoll-Laufwerksrückwandplatine und 2 x 3,5-Zoll hintere Laufwerksrückwandplatine mit internem PERC-Riser 1. Laufwerkrückwandplatine 2. SAS-Kabel (BP: SAS A2 zur hinteren Laufwerkrückwandplatine) 3. Interner PERC-Riser 4. Laufwerksrückwandplatine (hinten) 5. Kabelführungsklemme 6. SAS-Kabel (BP: SAS A0/B0 zu internem PERC-Riser) Installieren und Entfernen von Systemkomponenten...
  • Seite 146 Abbildung 106. Kabelführung – 8 x 3,5-Zoll-Laufwerksrückwandplatine mit internem PERC-Riser 1. Laufwerkrückwandplatine 2. SATA-Kabel (BP: BP_A zu internem PERC-Riser: SATA_A) 3. Interner PERC-Riser 4. Kabelführungsklemme 5. SATA-Kabel (BP: BP_B zu internem PERC-Riser: SATA_B) Abbildung 107. Kabelführung – 12 x 3,5-Zoll-Laufwerksrückwandplatine 1.
  • Seite 147 5. Kabelführungsklemme 6. SATA-C-Kabel (BP: BP_C0 zu MB: SATA_C) Abbildung 108. Kabelführung – 8 x 3,5-Zoll-Laufwerksrückwandplatine 1. Laufwerkrückwandplatine 2. SATA-A-Kabel (BP: BP_A zu MB: SATA_A) 3. SATA-B-Kabel (BP: BP_B zu MB: SATA_B) 4. Systemplatine 5. Kabelführungsklemme Installieren und Entfernen von Systemkomponenten...

  • Seite 148: Hinteres Laufwerksgehäuse

    Abbildung 109. Kabelführung – 2 x 3,5-Zoll-Hybrid-Rückwandplatine mit NVMe U.2 SSD 1. Laufwerksrückwandplatine 2. Signalkabel der Rückwandplatine (BP: BP_SIG1 zu MB: BP_SIG1) 3. Stromkabel der Rückwandplatine 4. SATA-Kabel (BP: BP_B0 zu MB SATA_B1) 5. SATA-Kabel (BP: BP_C0 zu MB SATA_C1) 6.

  • Seite 149: Einsetzen Des Hinteren Laufwerksgehäuses

    Abbildung 110. Entfernen des hinteren Laufwerksgehäuses Nächste Schritte Setzen Sie das hintere Laufwerksgehäuse ein. Einsetzen des hinteren Laufwerksgehäuses Voraussetzungen Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. Schritte 1. Richten Sie die Schrauben am Laufwerksgehäuse an den Bohrungen am Systemgehäuse aus. 2.

  • Seite 150: Systembatterie

    Abbildung 111. Einsetzen des hinteren Laufwerksgehäuses Nächste Schritte 1. Schließen Sie alle Kabel wieder an die hintere Rückwandplatine an. Installieren Sie sämtliche Laufwerke. 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres System. Systembatterie Optionaler interner USB-Speicherstick Austauschen des optionalen internen USB-Speichersticks Voraussetzungen VORSICHT:...

  • Seite 151: Optisches Laufwerk (Optional)

    Nächste Schritte 1. Falls zuvor entfernt, setzen Sie den Erweiterungskarten-Riser mit flachem Profil wieder ein. 2. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres System. 3. Drücken Sie während des Startvorgangs die Taste F2, um das System-Setup aufzurufen, und überprüfen Sie, ob das System den USB-Speicherstick erkennt.

  • Seite 152: Installieren Des Optischen Laufwerks

    Erweiterte Stromleistung (EPP) -Etikett. Der gleichzeitige Einsatz von Netzteileinheiten aus früheren Generationen von Dell PowerEdge Servern wird nicht unterstützt, sogar dann, wenn der Netzteileinheiten haben die gleiche Nennleistung verfügen. Der gleichzeitige Einsatz von Netzteileinheiten will result in und Fehler beim, zu der das System eingeschaltet wird.

  • Seite 153: Hot-Spare-Funktion

    Wenn die Last am aktiven Netzteil unter 20 % fällt, wird das redundante Netzteil in den Ruhezustand geschaltet. Die Hot-Spare-Funktion kann über die iDRAC-Einstellungen konfiguriert werden. Lesen Sie für weitere Informationen zu iDRAC- Einstellungen das Benutzerhandbuch zum Integrated Dell Remote Access Controller unter www.dell.com/idracmanuals. Entfernen eines Netzteilplatzhalters Voraussetzungen Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise.

  • Seite 154: Entfernen Eines Netzteils

    Kabel vom Kabelbinder am Netzteilgriff. 3. Lösen und heben Sie den optionalen Kabelführungsarm an, falls er beim Entfernen des Netzteils im Weg ist. Hinweise zum Kabelführungsarm finden Sie in der Dokumentation zum Rack unter www.dell.com/poweredgemanuals. Schritte Drücken Sie auf den Entriegelungsriegel und schieben Sie das Netzteil am Netzteilgriff aus dem System.

  • Seite 155: Netzteil Installieren

    Abbildung 117. Netzteil installieren Nächste Schritte 1. Falls Sie den Kabelführungsarm entriegelt haben: Befestigen Sie ihn wieder. Informationen über den Kabelführungsarm finden Sie in der Dokumentation zum Rack unter www.dell.com/poweredgemanuals. 2. Verbinden Sie das Stromkabel mit dem Netzteil und mit einer Steckdose. VORSICHT: Sichern Sie das Netzkabel beim Anschließen mit dem Band.

  • Seite 156: Installieren Eines Nicht Redundanten Verkabelten Wechselstromnetzteils

    5. Trennen Sie alle angeschlossenen Kabel des Netzteils von der Systemplatine. 6. Falls zutreffend, Entfernen eines Erweiterungskarten-Risers Schritte 1. Entfernen Sie mit einem Kreuzschlitzschraubenzieher (Nr. 2) die Schraube, mit der das Netzteil am System befestigt ist. 2. Schieben Sie das Netzteil aus dem Netzteilgehäuse. Abbildung 118.

  • Seite 157: Entfernen Eines Gleichstromnetzteils

    Gleichstrom und zu Sicherheitsanlagen herstellen. Versuchen Sie nicht, die Verbindung zum Gleichstrom und zu Sicherheitsanlagen selbst herzustellen. Alle elektrischen Verkabelungen müssen den zutreffenden lokalen oder nationalen Regeln und Verfahren entsprechen. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.

  • Seite 158: Einsetzen Eines Gleichstrom-Netzteils

    Gleichstrom und zu Sicherheitsanlagen herstellen. Versuchen Sie nicht, die Verbindung zum Gleichstrom und zu Sicherheitsanlagen selbst herzustellen. Alle elektrischen Verkabelungen müssen den zutreffenden lokalen oder nationalen Regeln und Verfahren entsprechen. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.

  • Seite 159: Eingangsanforderungen

    Gleichstrom und zu Sicherheitsanlagen herstellen. Versuchen Sie nicht, die Verbindung zum Gleichstrom und zu Sicherheitsanlagen selbst herzustellen. Alle elektrischen Verkabelungen müssen den zutreffenden lokalen oder nationalen Regeln und Verfahren entsprechen. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.

  • Seite 160: Stromzwischenplatine

    2. Führen Sie die Kupferenden in die Gegenstecker ein, und ziehen Sie die unverlierbaren Schrauben an der Oberseite des Gegensteckers mit einem Kreuzschlitzschraubendreher Nr. 2 fest. ANMERKUNG: Um das Netzteil vor elektrostatischen Entladungen zu schützen, müssen die unverlierbaren Schrauben mit Gummiabdeckungen abgedeckt werden, bevor der Gegenstecker in das Netzteil eingesetzt wird. 3.

  • Seite 161: Installieren Der Stromzwischenplatine

    Nächste Schritte Installieren der Stromzwischenplatine Installieren der Stromzwischenplatine Voraussetzungen Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. Schritte 1. Richten Sie die Steckplätze auf der Stromzwischenplatine am Haken des Netzteilgehäuses aus und schieben Sie die Zwischenplatine in Position. 2.

  • Seite 162: Installieren Des Linken Bedienfelds

    2. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems. Entfernen des Kühlgehäuses Entfernen der PERC-Karte aus dem internen PERC-Riser Schritte 1. Trennen Sie das Kabel des Bedienfelds von dem Systemplatinenanschluss. ANMERKUNG: Stellen Sie sicher, dass Sie achten Sie auf die Verlegung der Kabel, wenn Sie sie von der Systemplatine.

  • Seite 163: Entfernen Des Rechten Bedienfelds

    4. Ziehen Sie mit einem Kreuzschlitzschraubenzieher (Nr. 1) die Schrauben fest, mit denen die linke Bedienfeldbaugruppe am System befestigt ist. Abbildung 123. Installieren des linken Bedienfelds Nächste Schritte Installieren des Kühlgehäuses Einsetzen der PERC-Karte in den internen PERC-Riser 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres System.

  • Seite 164: Installieren Des Rechten Bedienfelds

    Abbildung 124. Entfernen des Bedienfelds 3. Halten Sie an den Seiten und entfernen Sie die rechte Bedienfeldbaugruppe aus dem System. Nächste Schritte Installieren des rechten Bedienfelds Installieren des rechten Bedienfelds Voraussetzungen Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise. Schritte 1.

  • Seite 165: Systemplatine

    Abbildung 125. Installieren des rechten Bedienfelds Nächste Schritte Einsetzen der PERC-Karte in den internen PERC-Riser 2. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres System. Systemplatine Entfernen der Systemplatine Voraussetzungen VORSICHT: Wenn Sie TPM (Trusted Program Module) mit Verschlüsselung verwenden, werden Sie möglicherweise aufgefordert, während des System- oder Programm-Setups einen Wiederherstellungsschlüssel zu erstellen.
  • Seite 166 VFlash-/IDSDM-Modul Interner USB-Speicherstick (falls installiert) USB 3.0-Modul (falls installiert) Prozessoren und Kühlkörpermodule h. Prozessorenplatzhalter (falls installiert) VORSICHT: Um beim Austauschen einer fehlerhaften Systemplatine Schäden am Prozessorsockel zu vermeiden, muss sichergestellt werden, dass der Prozessorsockel mit der Staubschutzabdeckung des Prozessors abgedeckt wird.

  • Seite 167: Einsetzen Der Systemplatine

    Abbildung 127. Entfernen der Systemplatine Nächste Schritte Einsetzen der Systemplatine. Einsetzen der Systemplatine Voraussetzungen Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Schritte 1. Nehmen Sie die neue Systemplatinenbaugruppe aus der Verpackung. VORSICHT: Heben Sie die Systemplatinenbaugruppe nicht an einem Speichermodul, einem Prozessor oder anderen Komponenten an.
  • Seite 168 Aktivieren Sie erneut das Trusted Platform Module (TPM). Weitere Informationen finden Sie im Abschnitt Upgrade des Trusted Platform Module. 5. Importieren Sie Ihre neue oder vorhandene Lizenz für iDRAC Enterprise. Weitere Informationen finden Sie im Benutzerhandbuch zum Integrated Dell Remote Access Controller unter www.dell.com/ poweredgemanuals. Installieren und Entfernen von Systemkomponenten...

  • Seite 169: Wiederherstellung Des Systems Mithilfe Der Easy-Restore-Funktion

    Wiederherstellung des Systems mithilfe der Easy- Restore-Funktion Mithilfe der Funktion „Easy Restore“ können Sie Ihre Service-Tag-Nummer, Ihre Lizenz, die UEFI-Konfiguration und die Systemkonfigurationsdaten nach dem Austauschen der Systemplatine wiederherstellen. Alle Daten werden automatisch auf einem Flash- Sicherungsgerät gesichert. Wenn das BIOS eine neue Systemplatine und die Service-Tag-Nummer im Flash-Sicherungsgerät erkennt, fordert das BIOS den Benutzer dazu auf, die Sicherungsinformationen wiederherzustellen.

  • Seite 170: Modul Vertrauenswürdige Plattform

    Sie die Service-Tag-Nummer eingegeben haben, kann sie nicht mehr aktualisiert oder geändert werden. 5. Klicken Sie auf OK. 6. Importieren Sie Ihre neue oder vorhandene Lizenz für iDRAC Enterprise. Weitere Informationen finden Sie im Integrated Dell Remote Access Controller User's Guide (Benutzerhandbuch zum integrierten Dell Remote Access Controller) unter www.dell.com/poweredgemanuals Modul Vertrauenswürdige Plattform...

  • Seite 171: Initialisieren Des Tpm Für Bitlocker-Benutzer

    Abbildung 129. Installieren des TPM-Moduls Nächste Schritte Bauen Sie die Systemplatine ein. 2. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres System. Initialisieren des TPM für BitLocker-Benutzer Schritte Initialisieren Sie das TPM. Weitere Informationen finden Sie unter http://technet.microsoft.com/en-us/library/cc753140.aspx. Die TPM Status (TPM-Status) ändert sich zu Enabled (Aktiviert).

  • Seite 172: Systemdiagnose

    Systemdiagnose Führen Sie bei Störungen im System die Systemdiagnose durch, bevor Sie Dell zwecks technischer Unterstützung kontaktieren. Der Zweck der Systemdiagnose ist es, die Hardware des Systems ohne zusätzliche Ausrüstung und ohne das Risiko von Datenverlust zu testen. Wenn Sie ein Problem nicht selbst beheben können, können Service- und Supportmitarbeiter die Diagnoseergebnisse zur Lösung des Problems verwenden.

  • Seite 173: Bedienelemente Der Systemdiagnose

    Bedienelemente der Systemdiagnose Menü Beschreibung Konfiguration Zeigt die Konfigurations- und Statusinformationen für alle erkannten Geräte an. Results Zeigt die Ergebnisse aller durchgeführten Tests an. (Ergebnisse) Systemzustand Liefert eine aktuelle Übersicht über die Systemleistung. Ereignisprotokoll Zeigt ein Protokoll der Ergebnisse aller Tests, die auf dem System durchgeführt wurden, und die dazugehörigen Zeitstempel an.

  • Seite 174: Jumper Und Anschlüsse

    Jumper und Anschlüsse Dieses Thema enthält spezifische Informationen über die Jumper. Darüber hinaus bietet es einige grundlegende Informationen zu Jumpern und Switches und beschreibt die Anschlüsse auf den verschiedenen Platinen des Systems. Mit den Jumpern auf der Systemplatine können System- und Setup-Kennwörter deaktiviert werden. Sie müssen die Anschlüsse auf der Systemplatine kennen, um Komponenten und Kabel korrekt zu installieren.

  • Seite 175: Jumper-Einstellungen Auf Der Systemplatine

    Tabelle 55. Jumper und Anschlüsse auf der Systemplatine Element Anschluss Beschreibung FAN6 Anschluss für Systemlüfter 6 CPU1 Prozessorsockel 1 CPU1_PWR_CONN(P2) CPU1-Netzanschluss J_INTRU Anschluss für Gehäuseeingriffschalter J_BP_SIG1 Signalanschluss 1 für Rückwandplatine LFT_CP_CONN Linker Bedienfeldanschluss J_SATA_B1 Interner SATA-B-Anschluss RGT_CP_CONN Rechter Bedienfeldanschluss SYS_PWR_CONN(P1) Systemnetzanschluss J_PIB_SIG1 Signalanschluss 1 für Leistungsverteilungsplatine...

  • Seite 176: Deaktivieren Vergessener Kennworte

    Maßnahmen zur Fehlerbehebung oder einfache Reparaturen sollten Sie nur dann selbst durchführen, wenn dies laut Produktdokumentation genehmigt ist, oder wenn Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und befolgen Sie die mit dem Produkt gelieferten Sicherheitshinweise.

  • Seite 177: Wie Sie Hilfe Bekommen

    Internetverbindung verfügen, können Sie Kontaktinformationen auch auf Ihrer Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell EMC Produktkatalog finden. Die Verfügbarkeit ist abhängig von Land und Produkt und einige Dienste sind in Ihrem Gebiet möglicherweise nicht verfügbar. So erreichen Sie den Vertrieb, den technischen Support und den Kundendienst von Dell EMC: Schritte 1.

  • Seite 178: Quick Resource Locator Für R540

    Support von Dell EMC. • Automatisierte Erfassung von Diagnosedaten: SupportAssist erfasst automatisch Daten zum Systemstatus von Ihren Geräten und übermittelt diese sicher an Dell EMC. Diese Informationen werden von dem technischen Support von Dell EMC zur Behebung des Problems verwendet. •...

Diese Anleitung auch für:

E46s-serieE46s001Poweredge r540 xeon slvr 4210rPoweredge r540 xeon slvr 4208

Inhaltsverzeichnis
