Entfernen der Bedienfeldplatine

Voraussetzungen
VORSICHT: Viele Reparaturen am Computer dürfen nur von einem zertifizierten Servicetechniker ausgeführt werden. Sie sollten
nur die Behebung von Störungen sowie einfache Reparaturen unter Berücksichtigung der jeweiligen Angaben in den
Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und
Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie
abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
VORSICHT: Der Display-Modul-Anschluss ist ein ZIF-Anschluss (Zero Insertion Force, Einbau ohne Kraftaufwand). Stellen Sie
sicher, dass die Verriegelungsklammer auf dem Anschluss vor der Entfernung und Einführung gelöst ist. Die
Verriegelungsklammer muss nach der Einführung eingerastet sein.
ANMERKUNG: Um Schäden am Kabel des LCD-Displaymoduls zu vermeiden, biegen Sie das Flachbandkabel des Bedienfelds
nicht, nachdem es in den Steckplatz eingeschoben wurde.
1 Befolgen Sie die Sicherheitshinweise, die im entsprechenden Abschnitt aufgeführt sind.
2 Befolgen Sie die Schritte im Abschnitt „Vor der Arbeit an Komponenten im Inneren Ihres Systems".
Schritte
1 Trennen Sie das USB-Kabel, das Bedienfeldkabel und das Kabel des LCD-Displaymoduls von der Bedienfeldplatine.
2 Entfernen Sie mit einem Kreuzschlitzschraubendreher der Größe 2 die zwei Schrauben, mit denen die Bedienfeldplatine am Gehäuse
befestigt ist.
3 Schieben Sie die Bedienfeldplatine nach hinten und heben Sie sie aus dem System.

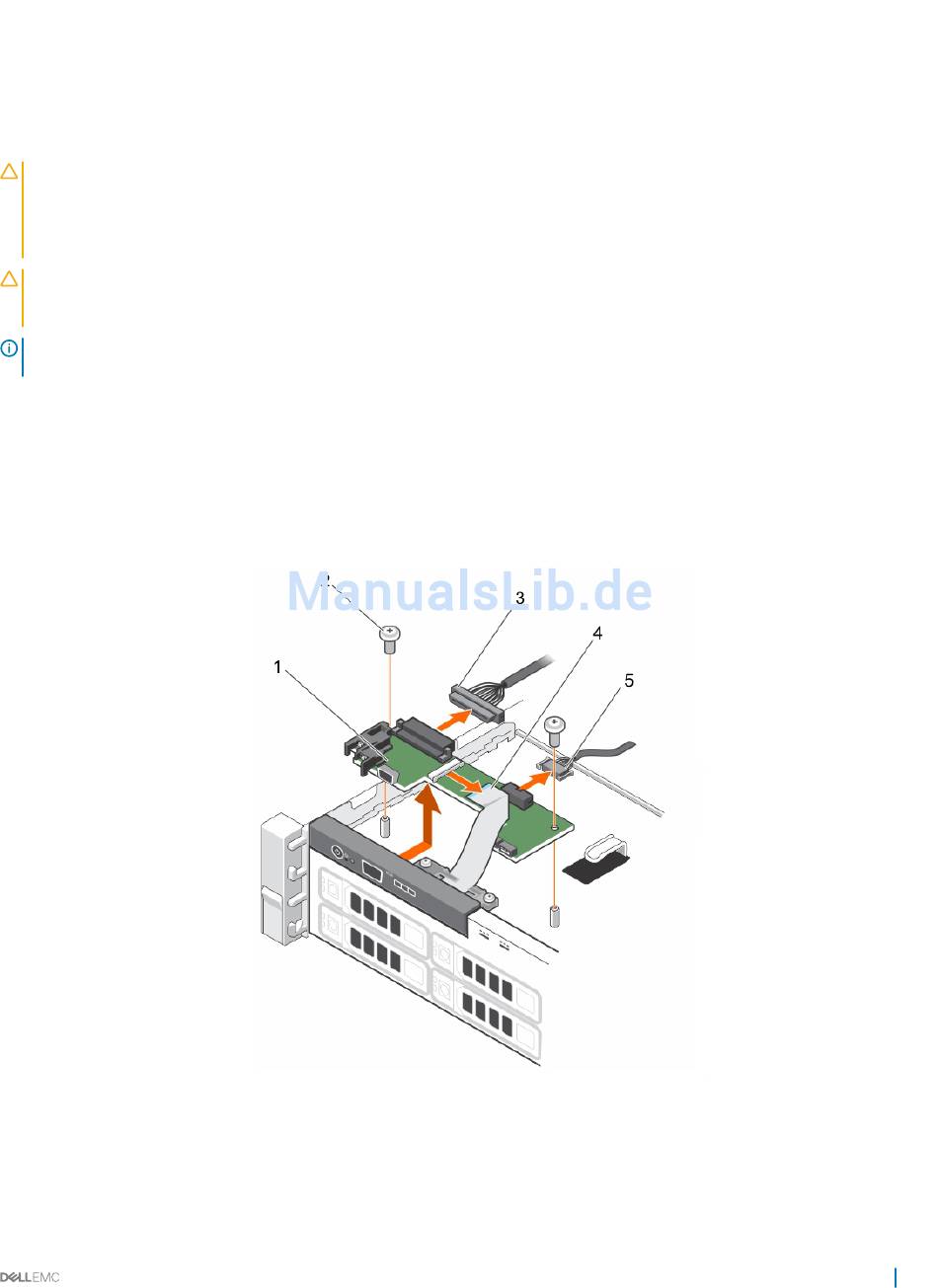

Abbildung 81. Entfernen der Bedienfeldplatine
1 Bedienfeldplatine
3 Datenkabel der Bedienfeldplatine
2 Schrauben (2)
4 Kabel des LCD-Displaymoduls
